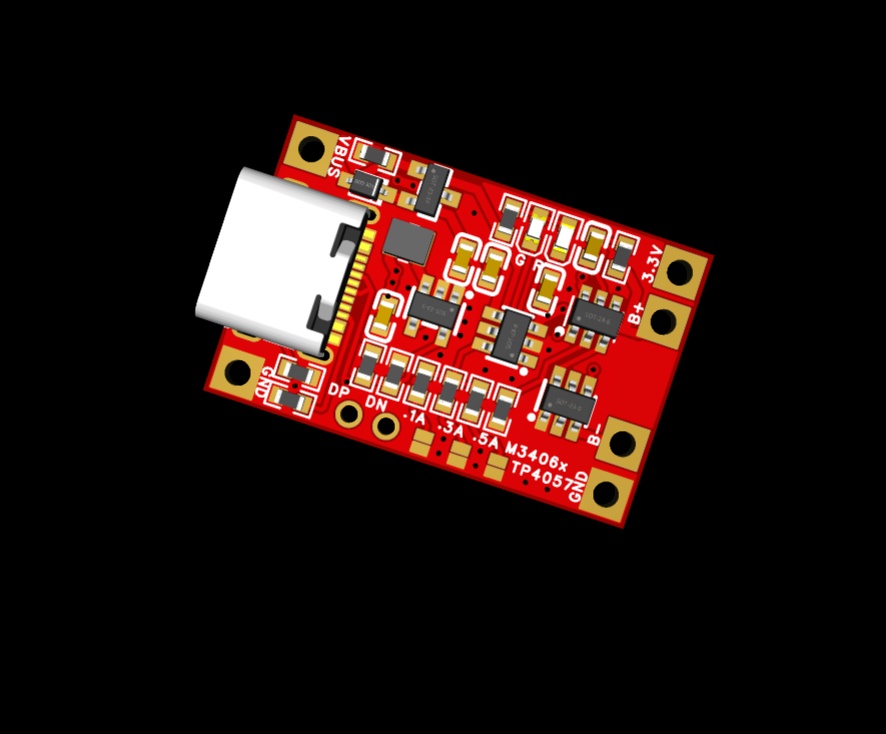

SlimeVR用に設計しましたが、3.3Vを受け入れられる MCU であれば他の用途にも使えます！ 特徴： ・DP、DNピン保持：ESP32-C3に直接ファームウェア書き込み可能 ・C to C / A to Cケーブル充電対応 ・3.3V出力のDCモジュール：LDO比で18%省電力、使用時間延長 ・0.5A/0.3A/0.1Aの充電電流対応 ・寸法がAmazonで人気のTP4056と同一です：26mm x 17mm 仕様 ・入力電圧：DC5V ・充電電流：500 / 300 / 100mA（ブリッジにより選択可能） ・適用電池：リチウム電池 ・電池數量：1セル ・基板サイズ：26 x 17 x 1mm ・出力電圧：3.3V ・過放電保護：2.5V ・過電流保護：3A ・イネーブル（EN）ピン：X 注意： ・利用は自己責任で ・EasyEDAで作成：EasyEDA Proでファイルをインポートしてください。 ・使用は制限なし！自由に利用や回路の変更が可能です。 ・推奨PCB厚さ：1mm ・ダイオードを併用する場合、電圧降下を避けるために、DC出力電圧を少し調整する必要があるかもしれません。 ・出力電圧がご使用の MCU に損害を与えないことを必ずご確認ください。 ・充電電流はリチウム電池容量の「0.5C」を推奨します（例：1000mAhの場合、充電電流は500mA）。過大な電流は電池の劣化や安全性に影響する可能性があるためご注意ください。 ・LEDの隣にある抵抗を調整することで、明るさを調整できます 更新履歴 2024/12/15 ・PCB設計公開 2024/12/16 ・3.74V出力対応バージョンを新たに追加 ・使用例を新たに追記 2024/12/17 ・修正PCB零件番号 ・BOM、Gerber、PickAndPlaceファイルを追加 2024/12/27 ・バッテリーのスルーホール修正を行いました (すでにダウンロード済みの方は使用に問題ありませんが、気になる場合は再ダウンロードをお願いします。)
