NekoTora ESP32-C3 SlimeVR PCB データ
- ダウンロード商品¥ 0

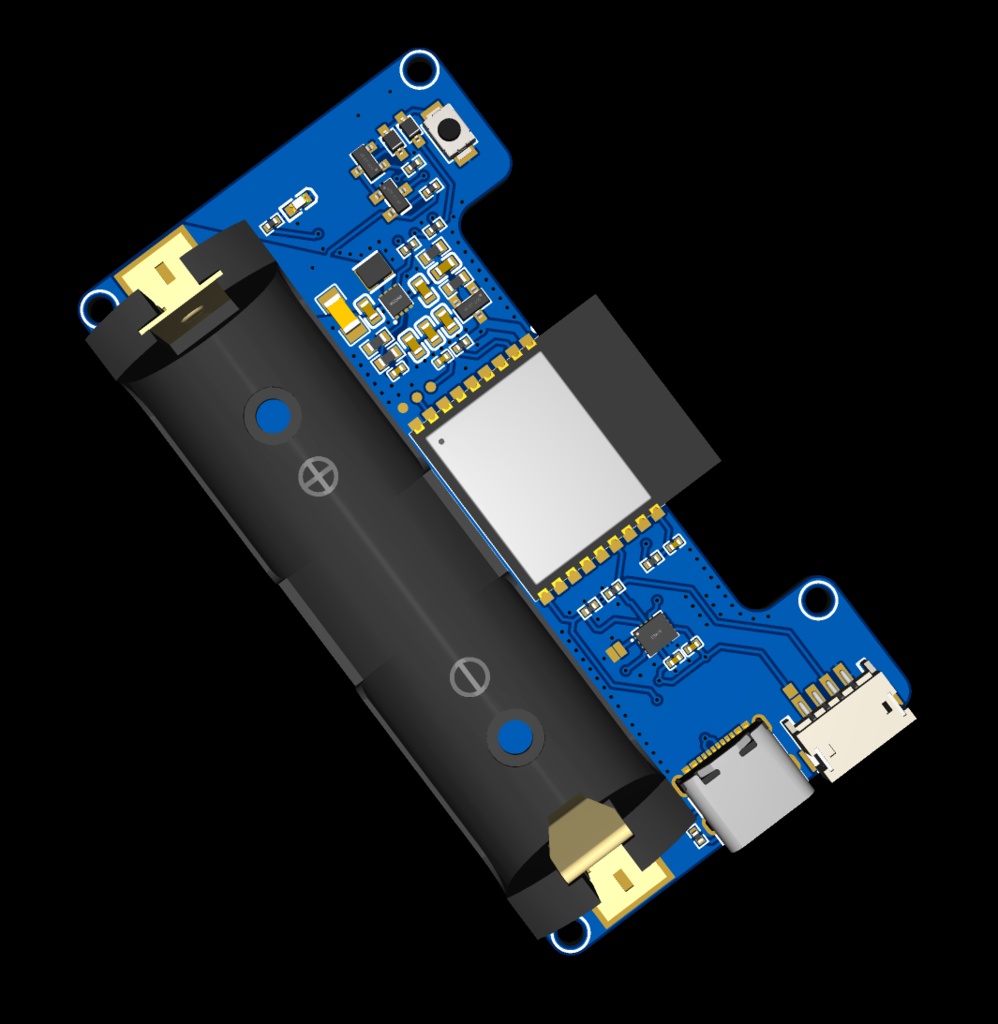

単三電池駆動 ＆ 低コスト設計 SlimeVR 用基板データ （ファームウェア付）
ハードウェアの特徴
JLCPCBの基本部品をメインに採用することで、SMT の追加費用を大幅にカット！製造コストを限界まで抑えました。 また、ESP32-C3や電池ボックスなどの手はんだしやすい部品は、後付けすることも可能です。日本国内のショップでパーツを調達し、ご自身で組み立てることもできます。 （※別の電池ボックスを使用する場合、配線の調整が必要になる場合があります）
ファームウェアの特徴
【単三電池専用設計】 ニッケル水素電池の放電曲線を採用。 （※SlimeVR Serverの仕様上、2V未満の電圧表示は不正確になるため、バッテリー残量（%）を参考にしてください） 【スマート電源操作】 ボタン1回押しで起動。2秒間長押し（LED常時点灯）して離すとシャットダウンします。 【低電圧警告】 電圧が 1.13V (~10%) まで低下すると、LEDが点滅してお知らせします。 【自動シャットダウン】 電圧が 0.93V に達すると自動で電源オフになり、電池の過放電を防ぎます。 FW書き込みについて： 電池を入れ、電源ONにしてからPCに接続してください。初回はESP32-C3が空のためPC側で接続と切断がループする場合がありますが、そのまま書き込めば正常になります。
配布ファイル内容

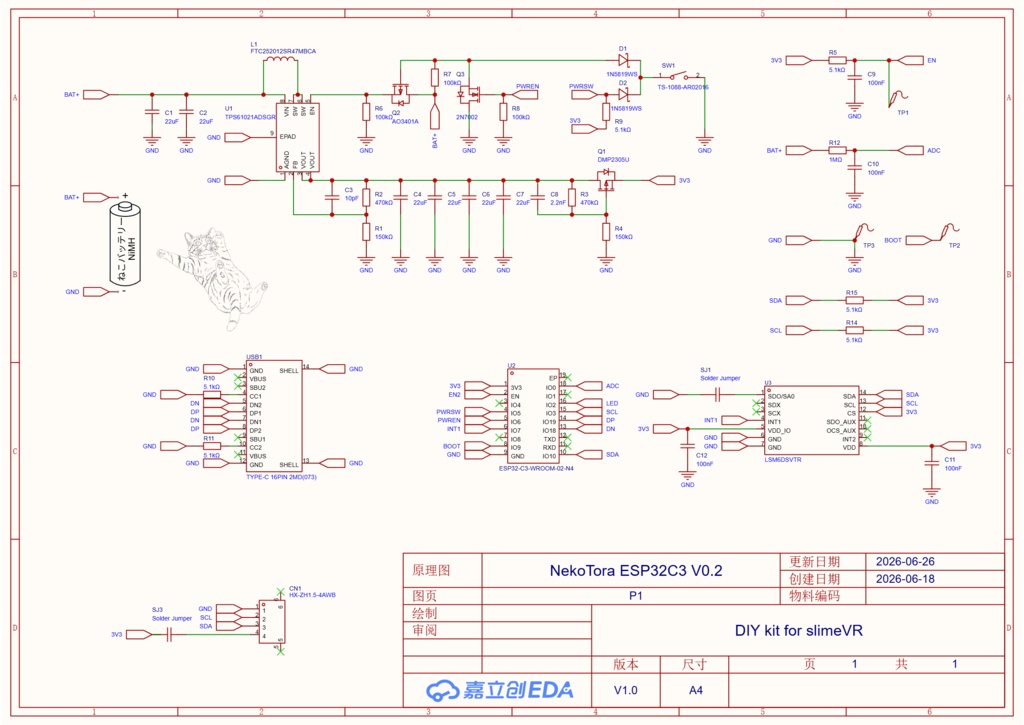

基板データ（Zip）：回路図、基板データ、Gerber、CPL、BOMリスト コンパイル済FW：NekoTora.bin（LSM6DSV） ソースコード：https://github.com/NekodaKohaku/SlimeVR-Tracker-ESP
注意事項
EasyEDAで作成：EasyEDA Proでファイルをインポートしてください。 ライセンス：使用制限は一切ありません！自由に利用や回路の変更が可能です。 推奨PCB厚さ：1.0mm 利用は自己責任で
参考・クレジット
霧雨なのはさん ENEBATT XIAO WAND SlimeVR公式
