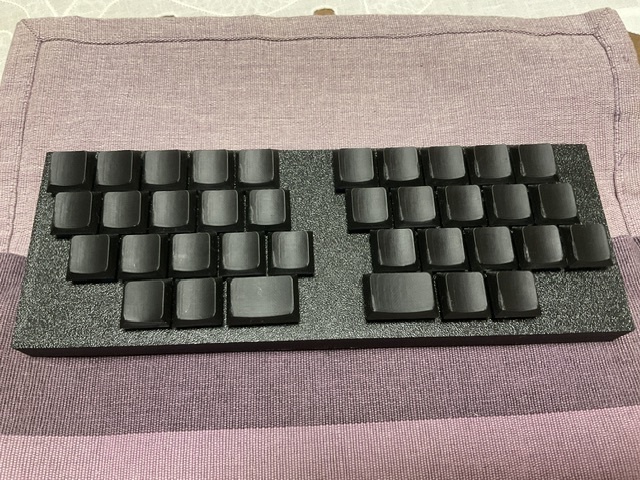

○特徴 ・手の小さい方が使いやすいようキー同士の間隔は18mmの「狭ピッチ」です。 ・移行コスト少ないロープルファイルのロウスタッガード ・36キーのキーボード ・キーレイアウトの真ん中に左右を分けるように約１U分の間隔を設けることで左右の手の動きを滑らかにしました。 ・Bluetooth接続でケーブルレス ○作った理由 ここに記事を書きました。 https://sizu.me/m_ki/posts/b2bkk9m1dsde ○ビルドガイド https://github.com/telzo2000/cool436/blob/main/buildguide_for_cool436.md ○詳細 Seeed xiao ble を使用して、zmk_firmwareで動作します。 キーマップ編集は、zmk studioまたはKeymap editorにて、zmkの全機能が使えます。 その他は、ビルドログやファームウェア、ケースデータについては、GitHubをご覧ください。 https://github.com/telzo2000/cool436 https://github.com/telzo2000/zmk-config-cool436 ○必要な部品 １　PCB １枚 ２　トップケース（３Dプリンタによるもの） ３　ボトムケース（３Dプリンタによるもの） ４　スイッチノブ（３Dプリンタによるもの） ５　スライドスイッチ　１個 ６　電池ボックス　１個 ７　リセットスイッチ　１個 ８　ダイオード　SMD 36個　※PCBAによりはんだ付けされている場合があります。　 ９　スイッチソケット36個（choc V2対応）　 １０　M2ねじ　3 mm　10個　 １１　M2スペーサー　3mm　５個 １２　Seeed xiao nRF52840　１個 １３　キースイッチ　36個 １４　キーキャップ　36個　注１ その他NiHM充電池（単４形４本）、USBケーブル、ケースの下面に貼る滑り止めなど必要になります。 ※滑り止めシールは、次のものがオススメです。 https://www.amazon.co.jp/gp/product/B08C9Z2K4C/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 （アフィリエイトリンクではありません） 注１　キーキャップは１辺が17.5mm以下のいわゆる「狭ピッチ」に対応しています。一般的なキーキャップセット（１辺が18mm以上のもの）では隣接するキーキャップ同士が接触するおそれがあります。１Uを34個、1.5Uを2個使用します。 ○注意 ・３DプリントケースはPLAフィラメントの黒色になります。 ・はんだ付けがあります。これまでは私の設計したものの中でも、難度は高いと思います。ただし、すでにxiao bleのはんだ付けを経験していれば、問題ありません。 ・ビルドログやgithubの情報も確かめた上で、購入を検討してください。アフターケア等にかかる時間的費用は価格に盛り込んでいません。 ・受注後、組み立てや３Dプリンタでの印刷をする関係上、余分に日数をいただくことがあります。
