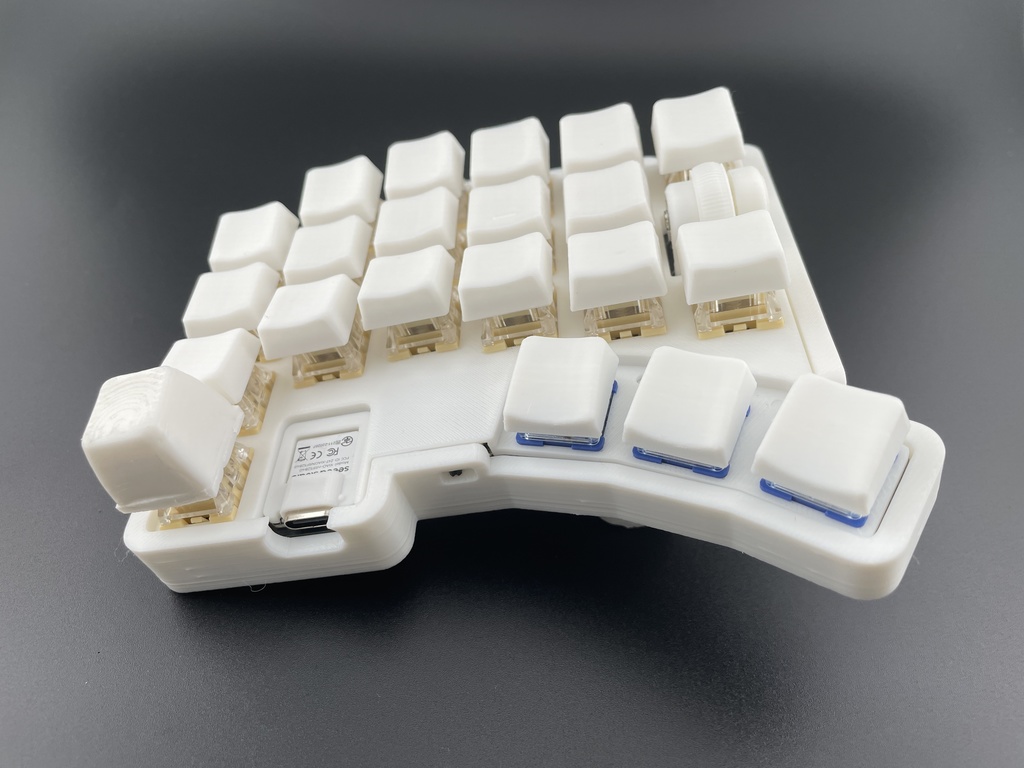

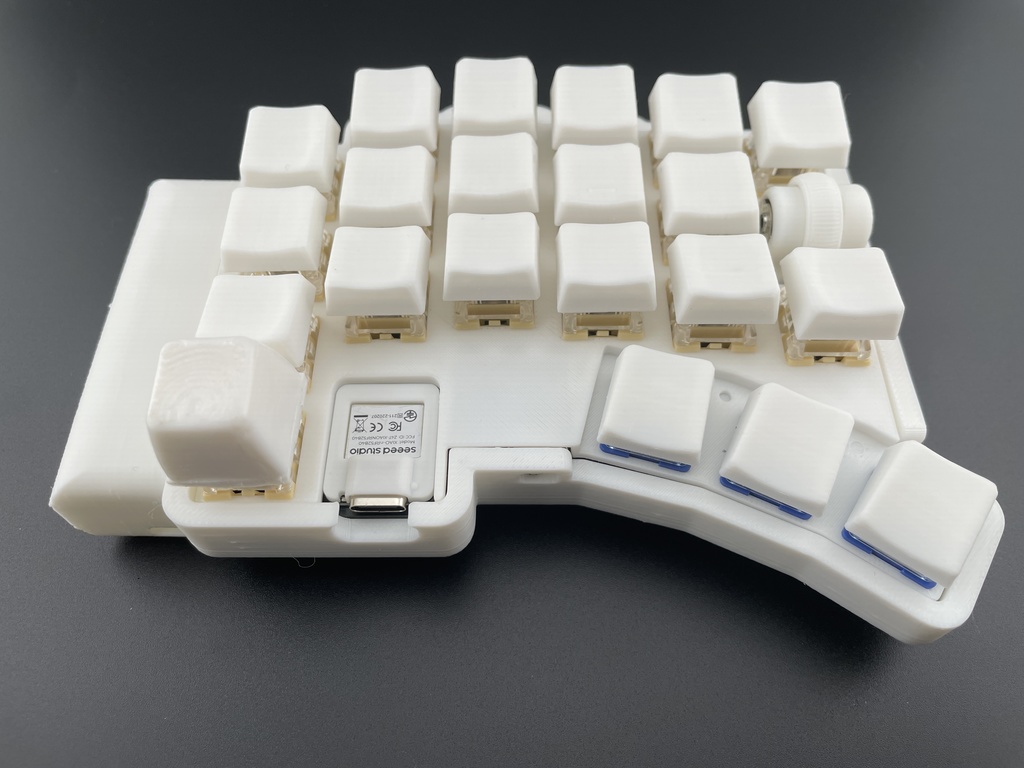

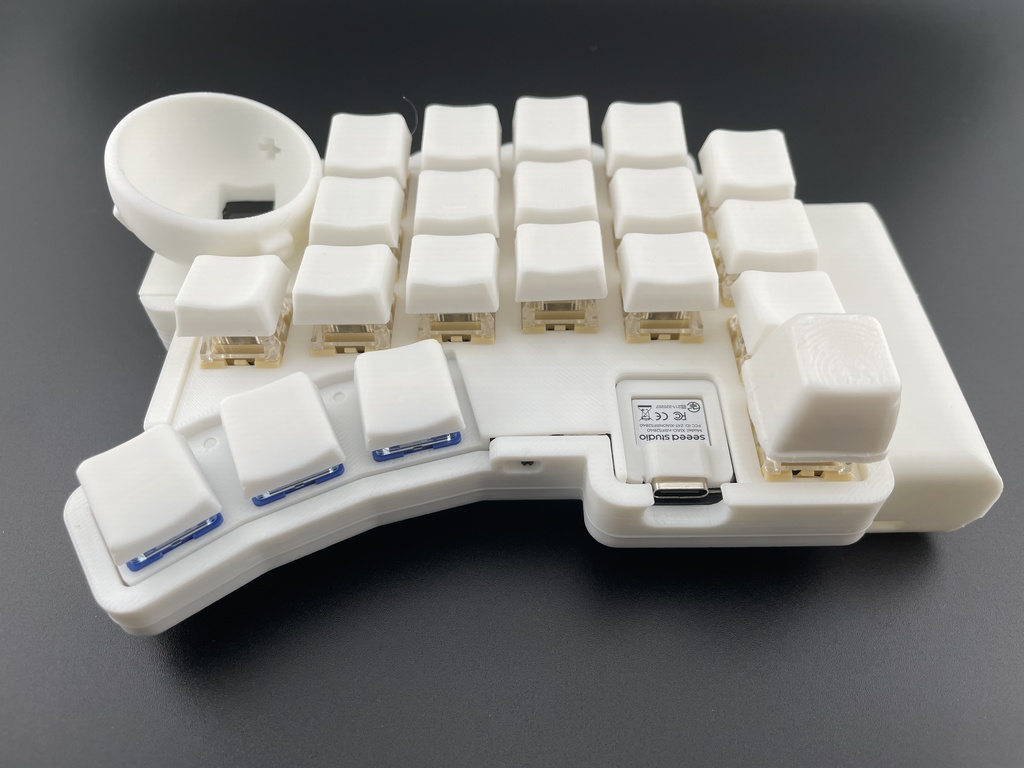

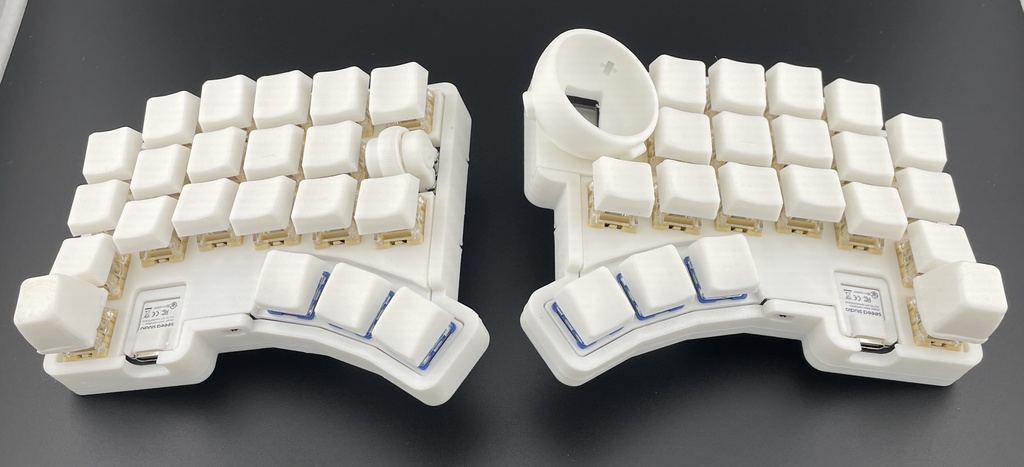

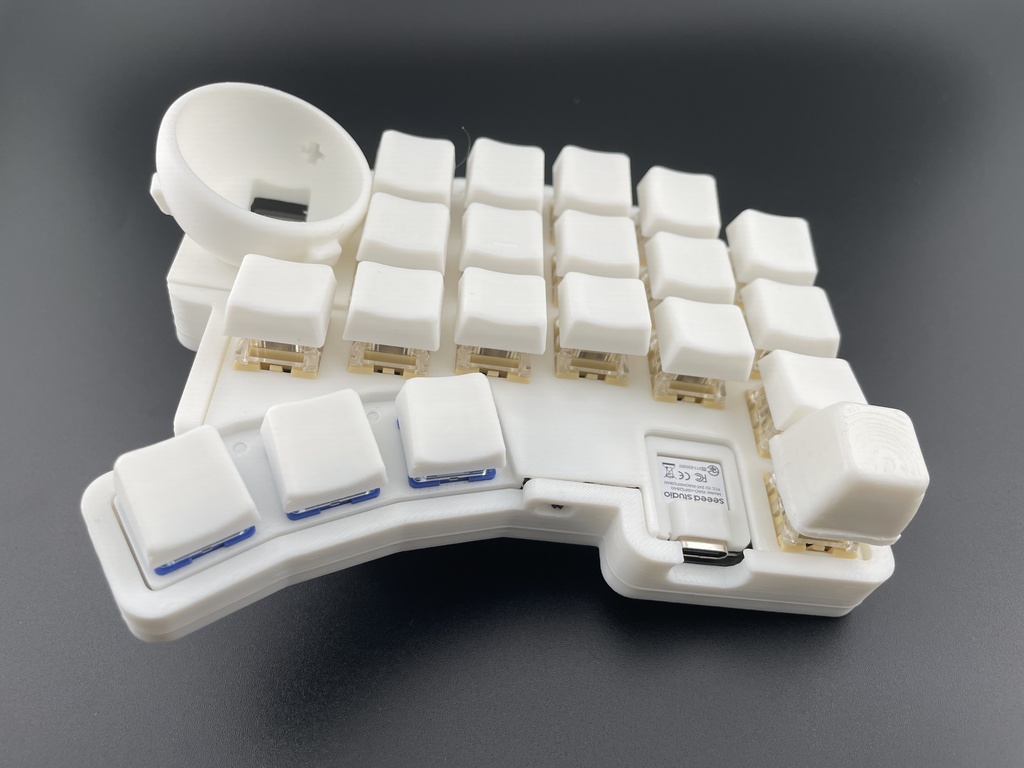

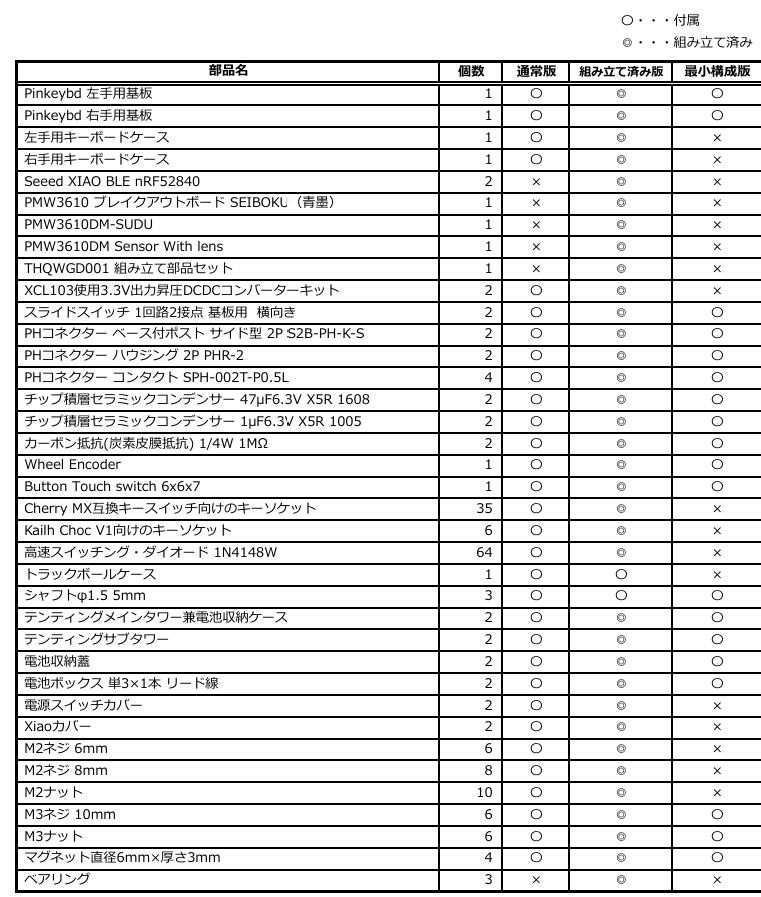

◆概要◆ Pinkeybdについて roBaを元に設計・製作したキーボードです。 小指に担当するキーにポイントを置いたキーボードです。 人差し指・中指操作型のトラックボールです。 以下のような特徴があります。 ◆特徴◆ ・Bluetooth(BLE)対応 ・zmk firmware採用 ・Charlieplexで省電力設計 ・単3電池駆動 ・単3電池ケースを裏面に配置しテンティング（外して平面利用も可） ・分割カラムスタッガード配列(キー数:42) ・通常キーピッチ（19.05mm） ・トラックボール搭載（人差し指・中指操作）※１ ・水平ロータリーエンコーダ搭載 ※２ ・3Dプリントケース付属 ※１トラックボールの読み取りには、PMW3610 ブレイクアウトボード SEIBOKU（青墨）（https://booth.pm/ja/items/6363907）を利用しております。 ※２水平ロータリーエンコーダは、1Uホイールエンコーダー THQWGD001（https://tarohayashi.booth.pm/items/5967252）を利用しております。 ◆内容物◆ Pinkeybd 左手基板 ×1 Pinkeybd 右手基板 ×1 XCL103使用3.3V出力昇圧DCDCコンバーターキット ×2 スライドスイッチ 1回路2接点 基板用 横向き ×2 PHコネクター ベース付ポスト サイド型 2P S2B-PH-K-S ×2 PHコネクター ハウジング 2P PHR-2 ×2 PHコネクター コンタクト SPH-002T-P0.5L　× 4 チップ積層セラミックコンデンサー 47μF6.3V X5R 1608 ×2 チップ積層セラミックコンデンサー 1μF6.3V X5R 1005 ×2 カーボン抵抗(炭素皮膜抵抗) 1/4W 1MΩ ×2 電池ボックス 単3×1本 リード線 ×2 Wheel Encoder ×1 Button Touch switch 6x6x7 ×1 シャフトφ1.5 5mm ×3 ※これ以降の部品は、最小構成版には付属しません Cherry MX互換キースイッチ向けのキーソケット ×35 Kailh Choc V1向けのキーソケット ×6 高速スイッチング・ダイオード 1N4148W ×64 左手キーボードケース ×1 右手キーボードケース ×1 トラックボールケース ×1 電池カバー ×2 電源スイッチカバー ×2 マグネット 3mm × 2mm ×16 M2ネジ 7mm ×10 M2ネジ 8mm ×8 M2ナット ×6 ◆別途ご準備いただくもの◆ Seeed XIAO BLE nRF52840　×2 PMW3610 ブレイクアウトボード SEIBOKU（青墨）×1 PMW3610DM-SUDU　×1 PMW3610DM Sensor With lens　×1 THQWGD001 組み立て部品セット　×1 ※組み立て済み版の場合はすべて組み立てられた状態で付属 ◆その他必要なもの◆ キーキャップ　×41 ベアリング 内径 1.5mm 外径 4mm 幅 2mm 　×3 トラックボール 34mm　×1 キースイッチ 　×41 単3電池　×2 ◆ビルドガイド◆ https://github.com/ktkhshi/Pinkeybd/blob/main/docs/buildguide/buildguide_jp.md ◆注意◆ 本製品は、趣味として制作した製品ですが、動作確認済みの製品です。 ご購入にあたり、以下の点をご確認ください。 通常版をご購入の場合：はんだ付けによる組み立て作業が必要です。 組み立て済み版をご購入の場合：こちらで組み立て済みのため、組み立て作業は不要です。 ハンドメイド品であることをご理解いただける方のみ、ご購入をお願い申し上げます。 ◆改定履歴◆ 2025/11/16 初版 2025/11/23 注意事項追加 2025/12/01 ビルドガイド掲載 2025/12/22 組み立て済み版の価格改定 ◆利用規約および免責事項◆ 1. 保証の制限 本製品は個人による制作物であり、商業的な品質保証や安全性に関する保証は一切行っておりません。初期不良に伴う交換や返品をご希望の場合は、到着後14日以内にご連絡ください。交換・返品対応は、当方の裁量に基づき最善の対応を検討いたします。 2. 利用者の責任 本製品の使用は自己責任でお願いいたします。本製品を使用し発生した損害、故障、事故、怪我等について、制作者はいかなる場合も一切の責任を負いません。本製品の使用により生じたいかなる損害についても、制作者は責任を負わないものとします。 3. 用途の制限 本製品はホビー用途および教育目的での使用を想定しています。商業的な利用や、人命、安全に直接関わる用途（医療機器、交通制御システムなど）での使用は推奨いたしません。また、そのような用途での使用により発生した問題について、制作者は一切の責任を負いません。 4. 取り扱いの注意 本製品は電気部品を含む場合があるため、過電圧、静電気、逆接続などの不適切な取り扱いにより、故障や事故が発生する可能性があります。取り扱いには十分ご注意ください。また、子供やペットの手の届かない場所で保管してください。 5. 法的免責事項 本製品の利用によって発生したいかなる問題に対しても、制作者は一切の法的責任を負いません。本製品を購入した時点で、本利用規約および免責事項に同意したものとみなします。 6. サポート 本製品は趣味で制作されたものであるため、公式なサポートは提供しておりません。ご質問やご相談には可能な限り対応いたしますが、対応を保証するものではありません。購入者からの問い合わせやクレームには誠意をもって対応いたしますが、その対応範囲や内容は当方の裁量によって決定いたします。 なお、転売品（正規販売ルート以外で購入された製品）については、いかなるサポートも一切行いません。 転売品に関するお問い合わせや不具合のご相談には対応いたしかねますので、ご了承ください。
