《36キー・ガスケット構造・自作キーボードキット》Whale36u
- 支払いから発送までの日数：5日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,000

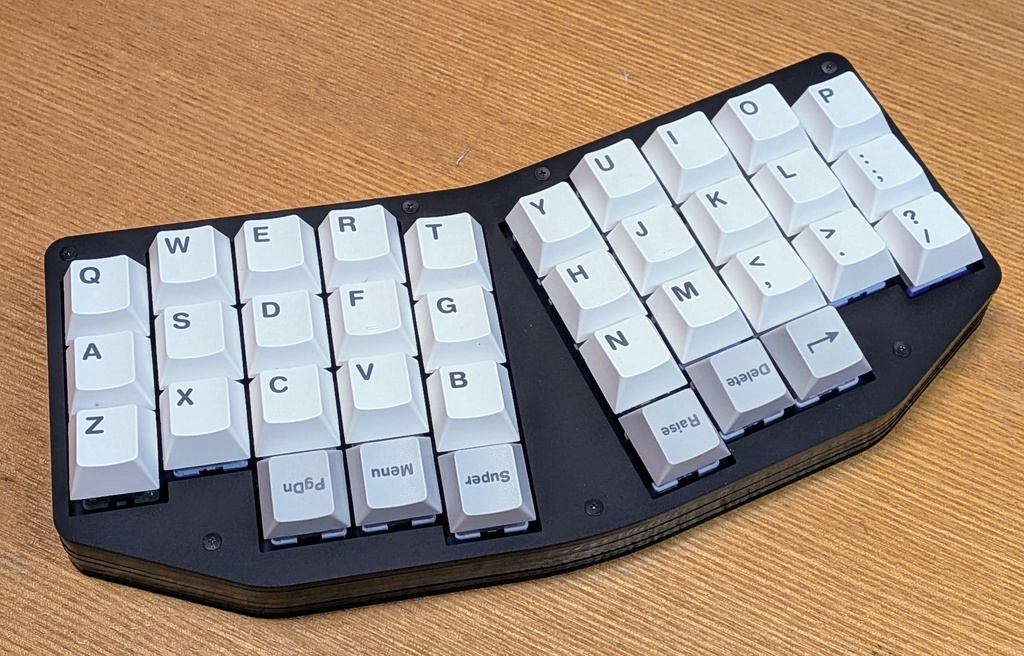

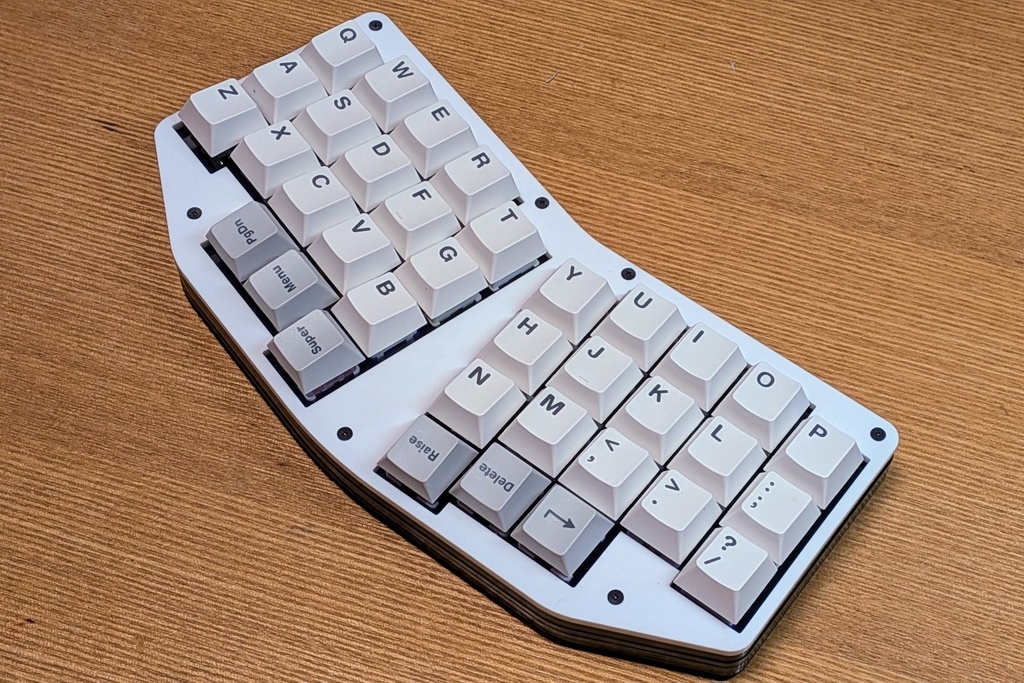

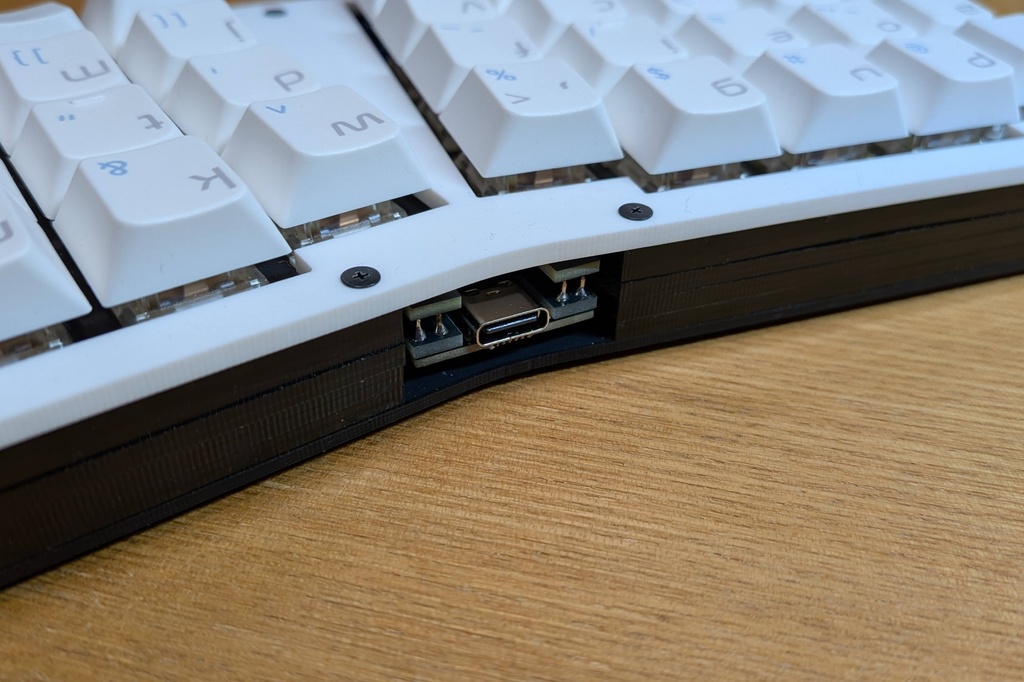

カラムスタッガード配列、36キーのコンパクトな自作キーボード。 ・PORONフォームによるガスケット構造により、ソフトな打鍵感。 ・バックライトLEDを搭載可(取り付けしなくても使用できます)。 ・Vialに対応し、キーマップを自由に変更することが出来ます。 ・複数レイヤーや、同時押しでの入力(VialのCombo機能)を活用し、通常のキーボードと遜色なく使用することが出来ます。 ・マイコンとUSB端子を分離することで、コンパクトな設置面積と最小限の高さ(ゴム足からスイッチプレート上部まで15.5mm、トッププレート上面まで19mm)を両立しています。 [トッププレートの色について] ・アクリル製のトッププレートは、マットプラックとマットホワイトの二色をご用意しています。 ・標準色はマットブラックとし、マットホワイトをご希望の方は購入後すぐ、ショップへのメッセージ機能で、「マットホワイト希望」とお伝え下さい。 [このキーボードについて] https://github.com/dondoko1970/Whale36/blob/main/README.md
注意点
※ はんだ付けが必要なキーボードキットです。 ※ 発送前に検品のため、マイコンをPCに接続して正しく認識されるか確認いたします。はんだ付けなどはしませんのでご理解下さい。 ※ USB端子が別体となっているマイナーなマイコン「RP2040-Core-A」(同梱)を採用しており、より一般的なProMicroに比べて、はんだ付けに少しクセがあります。自作キーボードの組み立て(はんだ付け)の経験があると、スムーズに作業できるかと思います。 ※ ご購入前に以下の「ビルドガイド」をご覧になり、特にマイコンのはんだ付けの作業工程をご理解していただくことを強くおすすめします。
ビルドガイド
https://github.com/dondoko1970/Whale36/blob/main/build.md
同梱品
・PCB基板 1枚 ・スイッチプレート 1枚 ・ボトムプレート 1枚 ・トッププレート マットブラック色またはマットホワイト色いずれか1枚 ・ミドルプレートA 1枚 ・ミドルプレートB 3枚 ・マイコン「RP2040-Core-A」1個 ・Daraku-Neko様製「USB Type-Cコネクタ DIP化基板」 1個 ・MOSFET 50V300mA BSS138 1個 ・抵抗器 1/4W10kΩ 2個 ・ピンヘッダ 1セット ・ゴム足 6個
別途必要なパーツ
以下は別途ご自身で用意する必要があります。 ・MXスイッチ用Kailh PCBソケット 36個 ・1N4148 ダイオード(SMDタイプ) 36個 ・LED SK6812MINI-E 36個 ・M2ネジ3mm長 7個 ・M2ネジ5mm長 7個 ・M2スペーサー12mm長 7個 ・CherryMX互換キースイッチ 36個 ・CherryMX互換キーキャップ 36個
