《3行×10列親指ずらし配列カラムスタッガード・キーボード》「Whale30」
- 支払いから発送までの日数:5日以内あんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 6,500

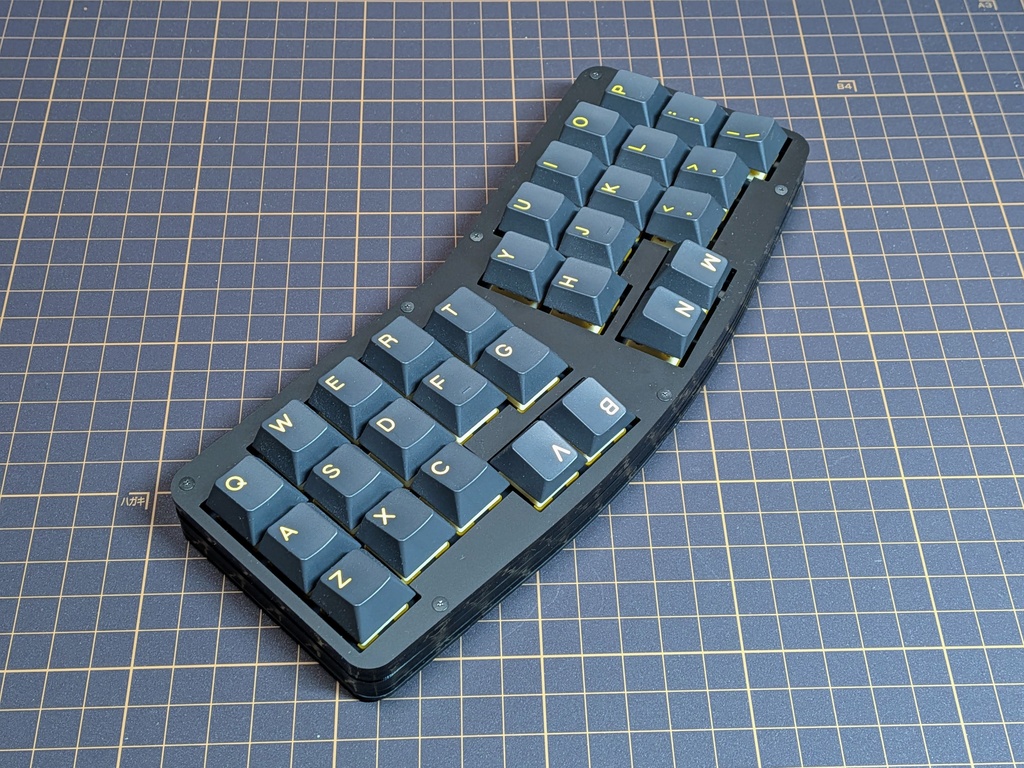

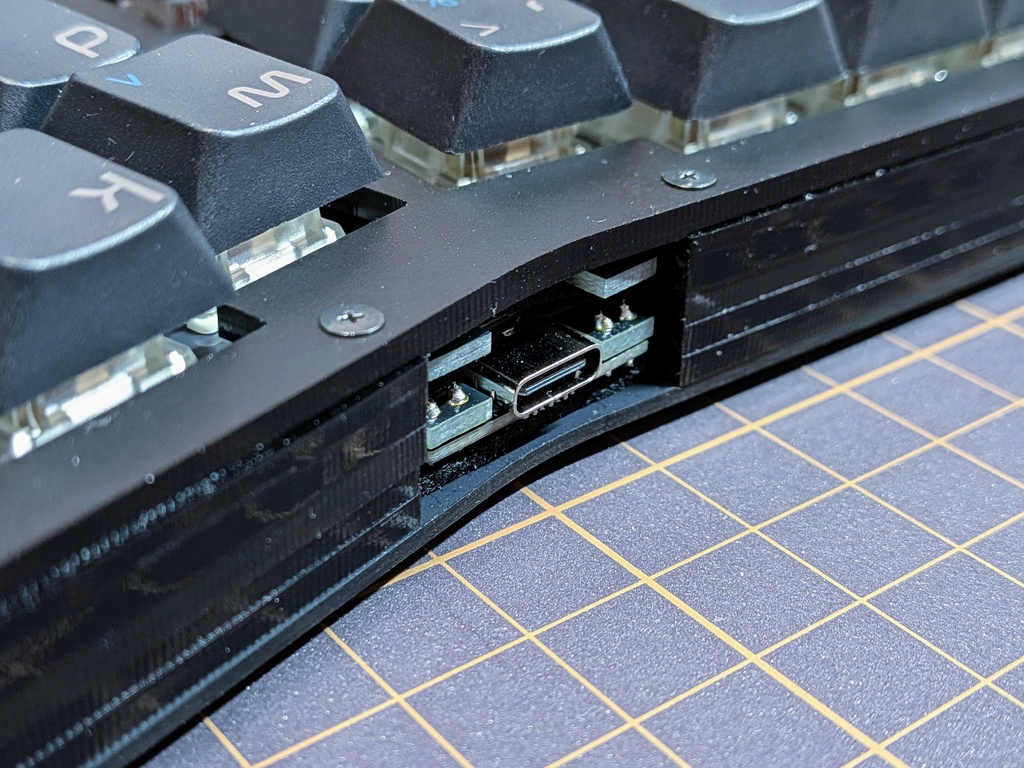

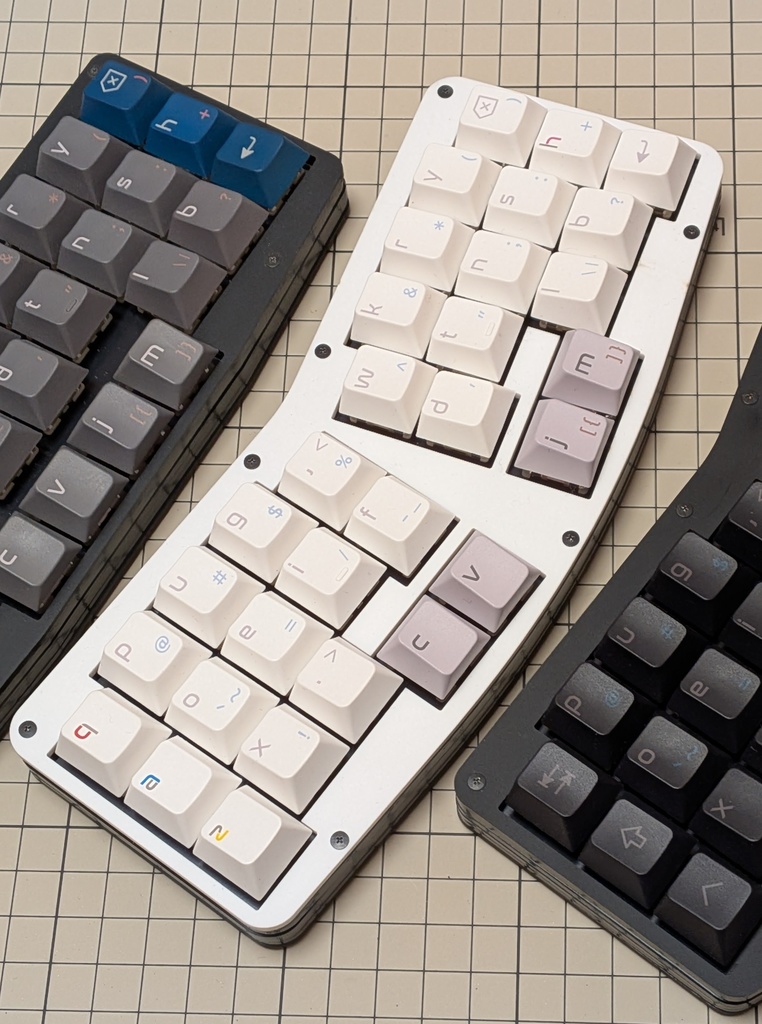

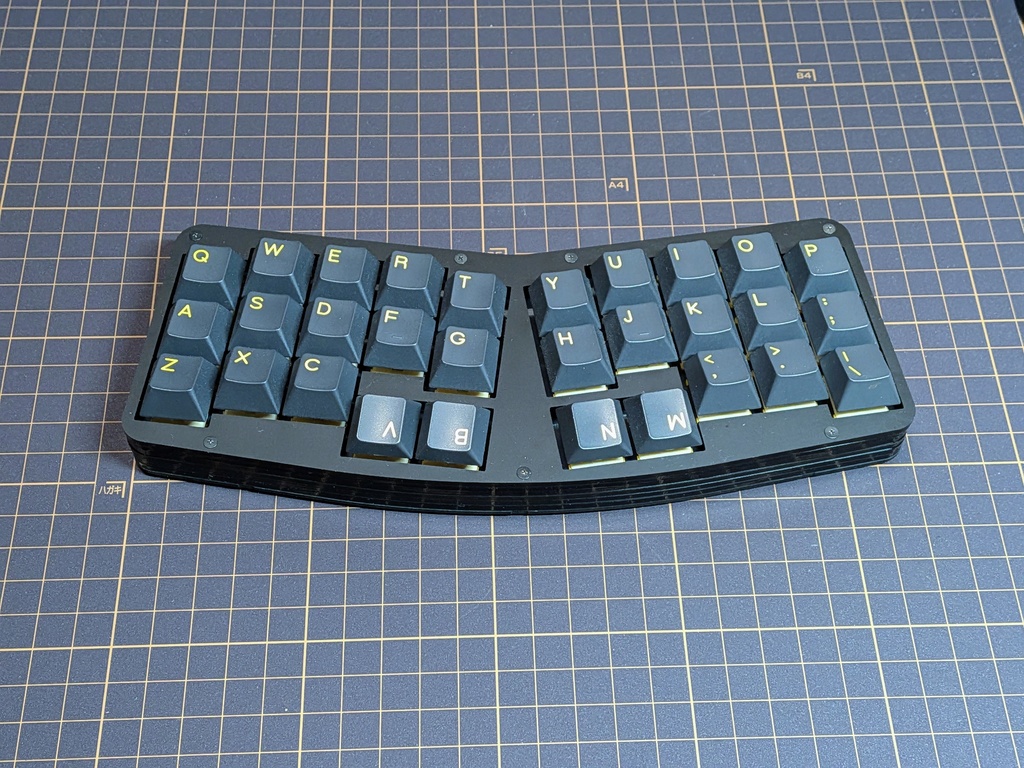

3行×10列の30キー、カラムスタッガード配列のキーボードです。 ・親指を存分に活用して入力できるように、最下行の中央4キーを0.5uほど下にずらしてあるのが最大の特徴です。 ・親指で4つのキーの文字入力およびレイヤーの切り替えをしながら、省スペースでスムーズな打鍵をすることができます。 ・左右のキーの間を開いてやや角度をつけ、両腕をハの字に開いて打つことで、打鍵時の腕の負担を軽減しています。 ・PORONフォーム、アクリル積層ケースによるガスケット構造により、ソフトな打鍵感。 ・バックライトLEDを搭載可(取り付けしなくても使用できます)。 ・Vialに対応し、キーマップを自由に変更することが出来ます。 ・最小限のキー数で、複数レイヤーや、同時押しでの入力(VialのCombo機能)を活用し、36キー程度の既存のキーボードと遜色なく使用することが出来ます。 ・マイコンとUSB端子を分離することで、コンパクトな設置面積と最小限の高さ(ゴム足からスイッチプレート上部まで15.5mm、アッパーパネル上面まで19mm)を両立しています。 おすすめのレイヤー活用方法、キー入力について、詳しくは以下のガイドをご覧下さい。 https://github.com/dondoko1970/Whale30case/blob/main/readme.md [トッププレートの色について] ・アクリル製のトッププレートは、マットプラックとマットホワイトの二色をご用意しています。 ・標準色はマットブラックとし、マットホワイトをご希望の方は購入後すぐ、ショップへのメッセージ機能で、「マットホワイト希望」とお伝え下さい。
注意点
※ はんだ付けが必要なキーボードキットです。 ※ 発送前に検品のため、マイコンをPCに接続して正しく認識されるか確認いたします(検品に際しては、はんだ付けなどはしません)。ご理解下さい。 ※ USB端子が別体となっているマイナーなマイコン「RP2040-Core-A」(同梱)を採用しており、より一般的なProMicroに比べて、はんだ付けに少しクセがあります。自作キーボードの組み立て(はんだ付け)の経験があると、スムーズに作業できるかと思います。 ※ ご購入前に以下の「ビルドガイド」をご覧になり、特にマイコンのはんだ付けの作業工程をご理解していただくことを強くおすすめします。
ビルドガイド
https://github.com/dondoko1970/Whale30case/blob/main/build.md
同梱品

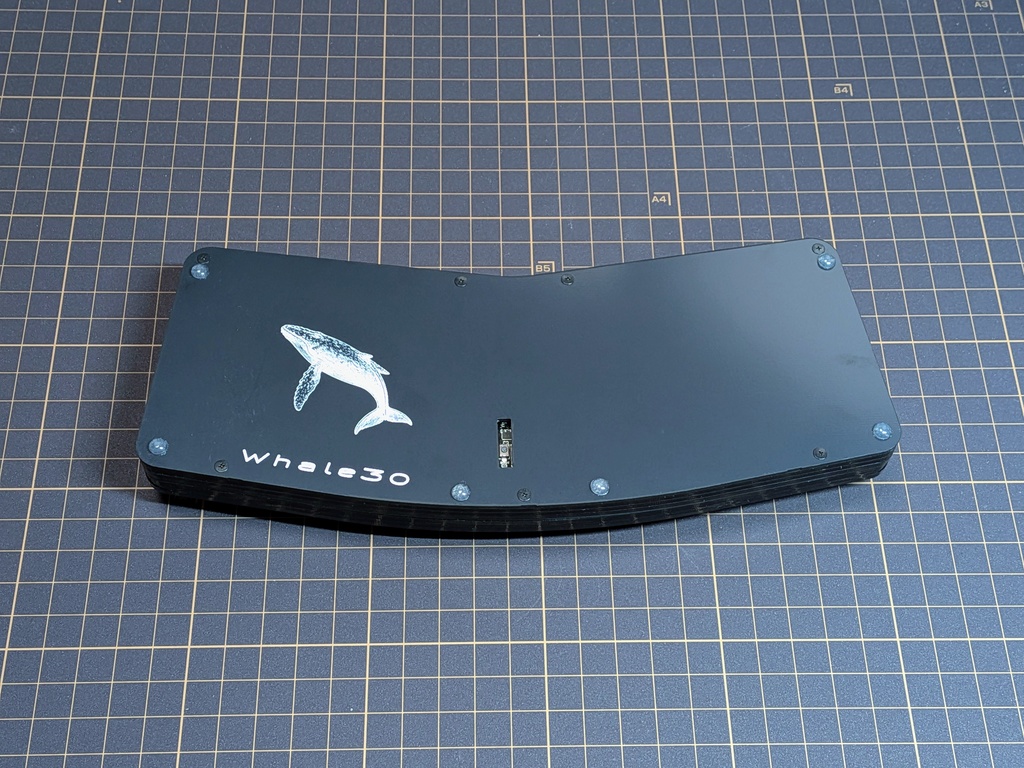

・PCB基板 1枚 ・スイッチプレート 1枚 ・ボトムプレート 1枚 ・トッププレート マットブラック色またはマットホワイト色いずれか1枚 ・ミドルプレートA 1枚 ・ミドルプレートB 3枚 ・マイコン「RP2040-Core-A」1個 ・Daraku-Neko様製「USB Type-Cコネクタ DIP化基板」 1個 ・MOSFET 50V300mA BSS138 1個 ・抵抗器 1/4W10kΩ 2個 ・ピンヘッダ 1セット ・ゴム足 6個 ・ポロンシート 適量
別途必要なパーツ
以下は別途ご自身で用意する必要があります。 ・MXスイッチ用Kailh PCBソケット 30個 ・1N4148 ダイオード(SMDタイプ) 30個 ・LED SK6812MINI-E 30個(なくてもキーボードは動作します) ・M2ネジ3mm長 7個 ・M2ネジ5mm長 7個 ・M2スペーサー12mm長 7個 ・CherryMX互換キースイッチ 30個 ・CherryMX互換キーキャップ 30個
