ODE MEDAMA用 OLED+RTEパネル
- MEDAMA(初回版)購入者用支払いから発送までの日数：4日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,500
- 通常版支払いから発送までの日数：4日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,500

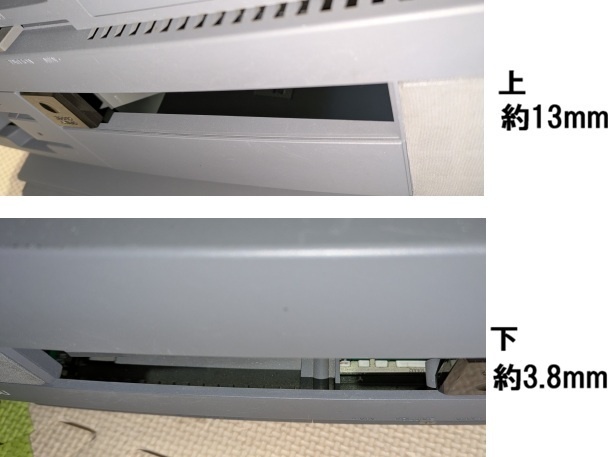

ODE MEDAMA用 OLED+RTEパネル 重要： MEDAMA(初回版)を購入された方は変換ケーブルが必要になりますので 初回版用を選択してください。 横型機への取付けストッパーはHRで取付け確認しています。 他の機種は所有していないため確認できません。 HRのフロントパネルの厚みサイズは 画像8 を参照してください。 他機種でサイズが異なる場合、事前にお知らせくれれば可能なら調整します。 ※TF延長ケーブル用スロット、ストッパー、カバーパネルは家庭用3Dプリンタで出力したものなので それなりです。 ※ロータリーエンコーダ、ケーブル、ノブ等は、形状・色など画像と異なる場合があります。 ※梱包サイズの制限から、TFカードスロットやノブ等はパネルに取り付けていません。 ※当初は お一人様１個までとさせていただきます。
○頒布物

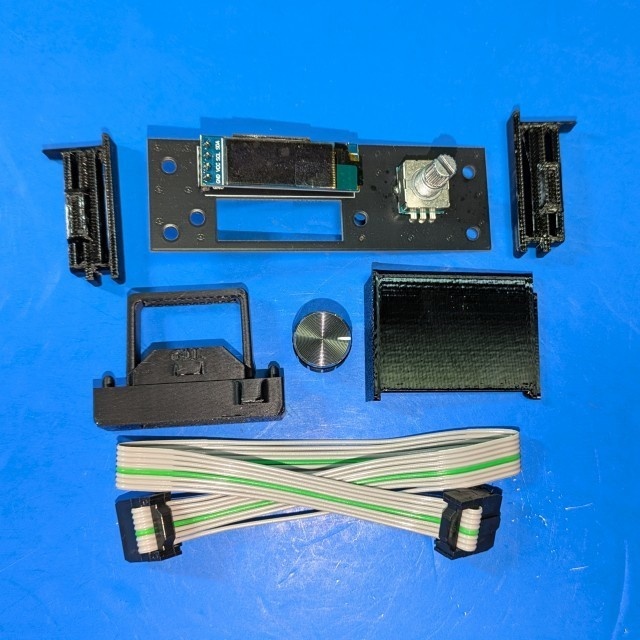

・ODE MEDAMA用 OLED+ロータリーエンコーダ スイッチパネル ・接続ケーブル ・TF延長ケーブル用スロット ・ストッパーおよびカバーパネル 3Dプリンタで出力した素材は以下の通りです。 ・ABS:TF延長ケーブル用スロット ・PETG:ストッパーおよびカバーパネル HRなどのフロントパネルに取付けるストッパーは自分で試した限りでは傷は付きにくいと思いますが、気になる方は接触部分をテープ等で覆うなどしてください。 OLEDは取り外しできるので文字が暗く見えにくくなった場合 交換が容易です。また、好みの文字色のOLEDへの交換も容易です。 ※ロータリーエンコーダスイッチはRTEと表記
【商品説明】
FM TOWNS用 CDドライブエミュレータ(ODE)MEDAMAに接続してOLED表示とロータリーエンコーダスイッチでの操作を行うためのパネルです。 TF(SD)カードにあるファイルがOLEDに表示されるのでRTEで遷移、ファイル選択することが可能です。 ※ArdSCSino方式のファイル名の場合は選択されているファイル名が表示されますがRTEでの操作はできませんのでCD60_などは付けないようにしてください。 ロータリーエンコーダはプッシュボタン機能付きです。 ダイヤルを回してファイルを選択、スイッチ(ダイヤル押下)で挿入／取出し等できます。取出した状態でないとファイル遷移はできません。
取り付け

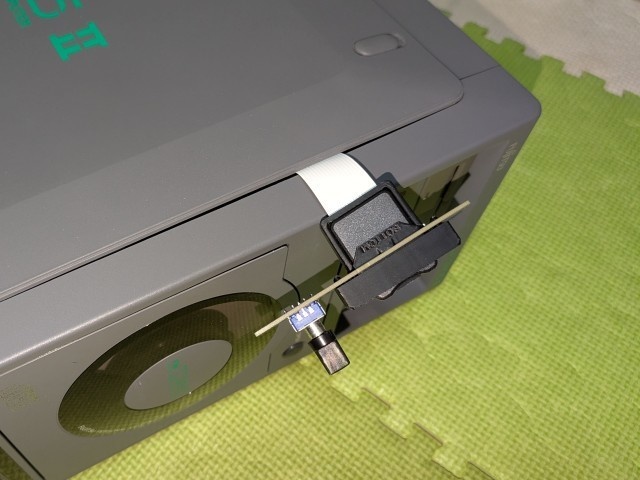

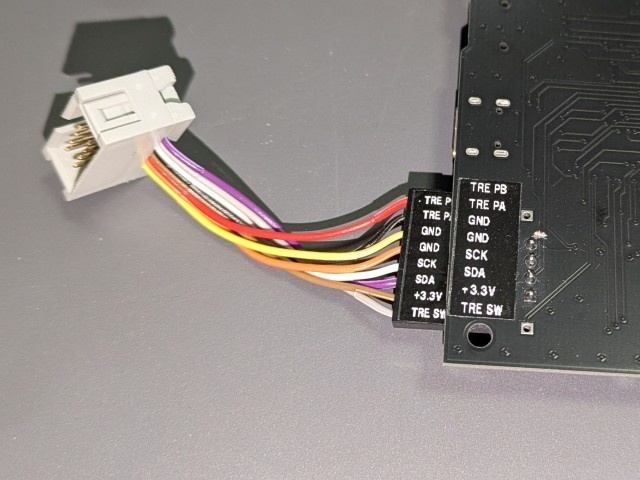

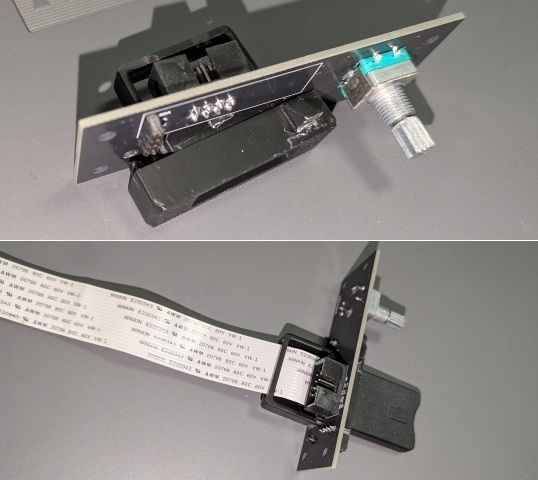

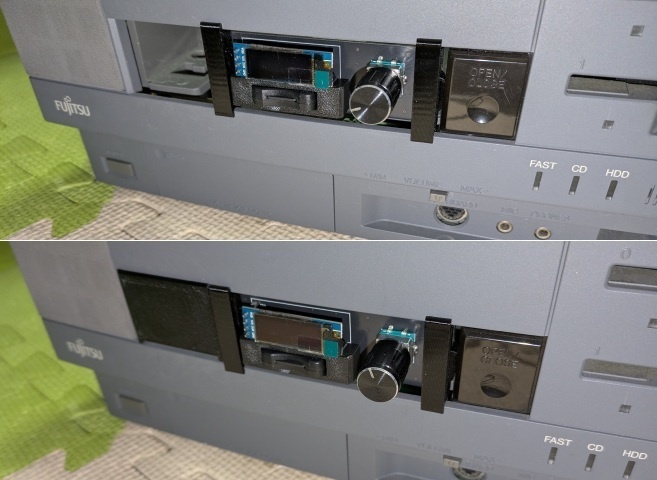

TF延長ケーブルはスロットをパネルに取り付けた後に挿入してください。 スロットは少しキツメなので最初は斜めに押し込む(画像4)のが良いと思います。 8ピンのケーブルで基板とパネルを接続します。 (1)縦型TOWNS CXなどの縦型機ではカバーの隙間からケーブルを引き出すのが簡単かと思います。 OLED+RTEパネルの両端にあるストッパーは好みで取付け/取外ししてください。 (2)横型TOWNS ※フロントパネルに取付ける前にOLED+RTEパネルにストッパーを取付けて具合を確認してください。 OLED+RTEパネルの両端に付けるストッパーを PC本体のフロントパネルに斜めに入れてから立てて取り付けます(画像7) OLED+RTEパネルをストッパーに挿し込みます。 ストッパーの左側にカバーパネルを取り付けOLED+RTEパネル全体を左寄せすれば外れにくくなると思います。 ※MEDAMA(初回版)への接続について MEDAMA(初回版)では 変換コネクタをMEDAMA基板に接続し そのコネクタにパネル用の8ピンケーブルを接続します。 変換コネクタとMEDAMA基板は画像7のように接続してください。 使用方法の詳細はブログを参照してください。 「FM TOWNS(グレー系)用 ODE MEDAMA」 https://tomoretropc.blogspot.com/2026/02/fm-towns-ode-medama.html
【使用上の注意事項】
・フロントパネルに取付ストッパーを取付ける場合、フロントパネルに傷がつく可能性はあります。
【ご購入に関する注意事項】
・返品・返金はできません。 ・取付等含めサポートなどはありません。 ・無保証です。使用は自己責任にてお願いいたします。 商品説明、注意事項などをご確認・ご了承の上 ご購入お願い致します。
