TrackBallBar用キーボード拡張ユニット
- 支払いから発送までの日数：7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,000
TrackBallBar用のJIS配列テンキーレス分割キーボード(86キー)の拡張ユニットです。 はんだづけが必要なキットとなります。
特徴

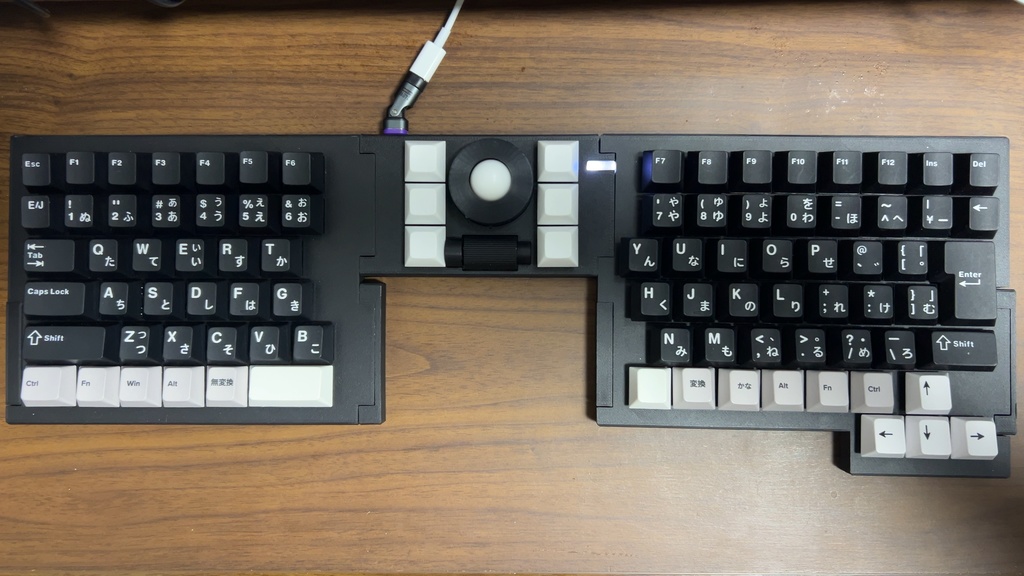

・JIS配列テンキーレス分割キーボード(86キー)です。 ・カーソルキーが独立しており、他のキーに埋まっていません。 ・MX互換キースイッチが使用できます。 ・接続コネクタが、中央に２、左右に１あります。 中央は、TrackBallBarを上下どちらにでも接続できます。他の拡張ユニットの接続も可能です。キーボードの左右を接続して、TrackBallBarを左右端に接続することもできます。 ・はんだづけが必要なキットとなります。
パッケージ内容
・キーボード(左)拡張ユニットケース ・キーボード(右)拡張ユニットケース ・3M しっかりつくクッションゴム CS-04×10(取り付け済) ・コネクタキャップ(左)×3 ・コネクタキャップ(右)×3 ・コネクタ取り付け用治具×8 ・キーボード(左)拡張ユニット基板 ・キーボード(右)拡張ユニット基板 ・2x10(20)ピンソケット×3 ・2x10(20)ピンヘッダ×3 ・M3ラミメイトネジ×15 ・ガスケット(外径7mm、内径3mm、厚2mm)×15
追加で必要なもの
・MX互換キースイッチ×86 ・キーキャップ×86 ・スタビライザー(2U)×3 (推奨)
はんだづけ作業
・120ピン(20ピンソケットx3、20ピンヘッダx3)
サイズ
左 ・幅: 170mm ・奥行: 130mm ・高さ: 14mm(キー含まず) 右 ・幅: 185mm ・奥行: 150mm ・高さ: 14mm(キー含まず)
詳細説明
https://github.com/lalf/tbb-keyboard_left https://github.com/lalf/tbb-keyboard_right
注意事項

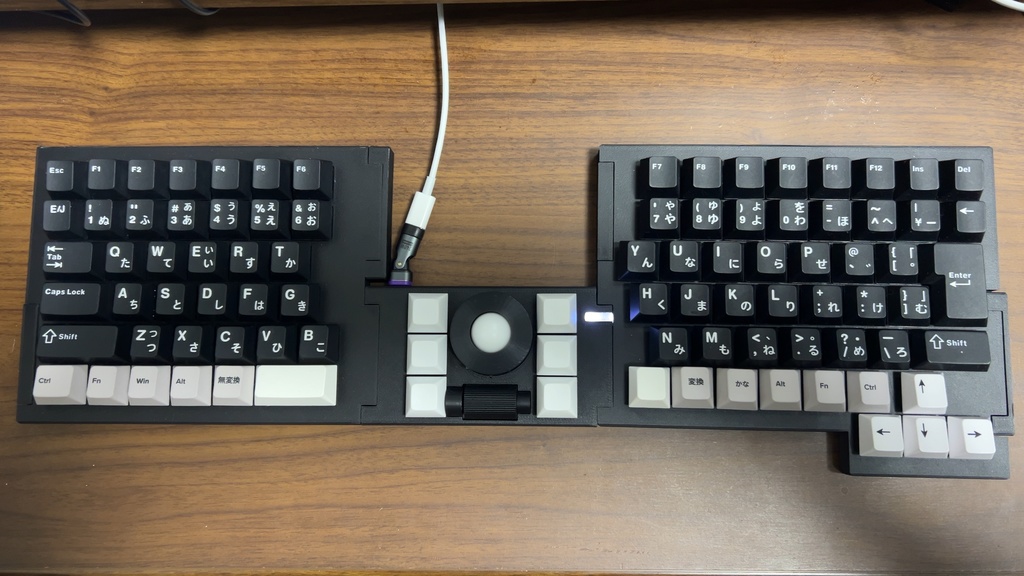

・TrackBallBar用の拡張ユニットです。単体では動作しません。 ・写真のTrackBallBar(中央のトラックボール)は付属しません。別途購入が必要です。 ・ケースは3Dプリンターによる自家製です。細かい傷などありましても、ご容赦ください。 ・ケースはPLAで作成しています。50度ほどで変形しますので、温度には注意してください。 ・右側の特殊キー(変換、かな、Alt、Fn、Ctrl)はすべて1Uです。市販のキーキャップには通常ありません。
