SparAkashaAnanta
- PCB・電子部品キット（印刷部品なし）支払いから発送までの日数：14日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 30,000
- Rev1完成済みセット（MXスイッチ用）支払いから発送までの日数：14日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 30,000

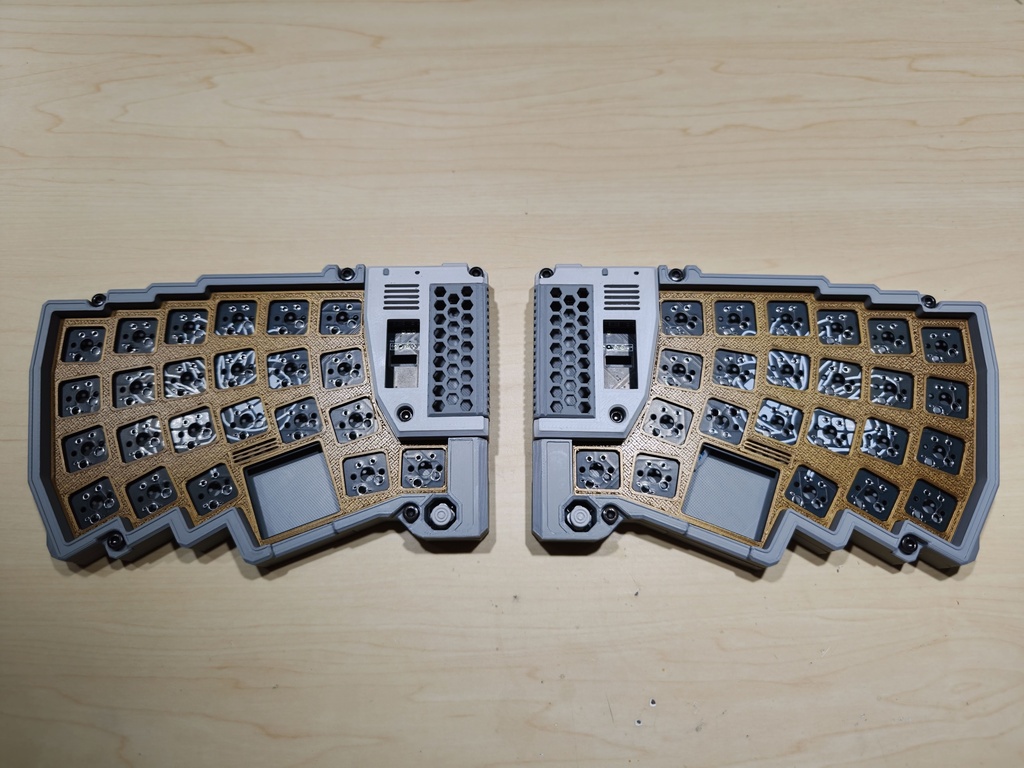

SparAkashaAnantaは、自作キーボード用のキットです。 Lotus配列によるエルゴノミクスな打鍵感と、さまざまなギミックを詰め込んだマルチプロファイルキーボードです。 ※個人制作の創作品です。 ※写真は組み立て済みのイメージです。 ※買い方がわからない場合、XのDMやメッセージにてお気軽にご相談ください。 ▼購入ガイド / ビルドガイド https://te9no.github.io/NarehatePlayground/guides/22sparakashaananta/ ▼制作記録 https://note.com/teporz/n/n41416d2241e5 ■■■注意事項 バッテリーを不適切に取り扱うと、発火などの危険があります。 接続時の極性、短絡、組み立て作業には十分ご注意ください。 また、PCBやケースの角、ピンヘッダーなど、鋭利な箇所があります。怪我をしないようご注意ください。 マイコン裏のパッドはバッテリーに接続されています。短絡させないよう、特にご注意ください。 取り扱いの不備によって発生した怪我・事故・故障などについて、責任は負いかねます。 ケース部品はFDM方式の3Dプリント品です。積層痕、反り、細かな個体差がある場合があります。 美観を理由とする返品・返金はご容赦ください。
Rev1完成済みセット（MXスイッチ用）について
写真二枚目の試作用に組み立てたものです。 MXスイッチ用のソケットをはんだ付けしているため、ChocV2は使用できません。 キーキャップ・スイッチ・モジュールは付属しません。 白基板になります。 IQSモジュールは使用できません。
特徴
ZMKによる無線接続対応 乾電池駆動 Lotus配列 MeKaBuモジュール搭載対応 OLED、方向スイッチ搭載 MX/Choc V2/ALPSスイッチ対応
セット内容について
本商品には、購入する構成によって付属内容が異なります。 また、組み立てにはキット以外にも別途必要な部品・工具があります。 付属品の詳細は、必ずビルドガイドをご確認ください。 ■付属しないもの 以下の部品は付属しません。 トラックボール MeKaBuモジュール キーキャップ キースイッチ 電池
ケース付きキット・半組キット・完成済みセットについて
「PCB・電子部品キット（印刷部品なし）」には、ケースなどの3Dプリント部品は付属しません。 追加で「サポート用」商品を購入することで、構成を変更できます。 ▼サポート用オプション https://te9no.booth.pm/items/8017110 ■■■オプション一覧 ■半組キット ソケット以外は半田付け済みの状態です。 「サポート用」の 100円 を 30個 ご購入ください。 追加料金：+3,000円 ■ケース付きキット ケースなどの印刷部品が付属します。 「サポート用」の 100円 を 20個 ご購入ください。 追加料金：+2,000円 ■半組 ＆ ケース付きキット ソケット以外は半田付け済みで、ケースなどの印刷部品も付属します。 「サポート用」の 100円 を 50個 ご購入ください。 追加料金：+5,000円 ■完成済みセット すべての部品をはんだ付けし、組み立て済みの状態でお送りします。 「サポート用」の 100円 を 110個 ご購入ください。 追加料金：+11,000円 ※完成済みセットにも、MeKaBuモジュールは付属しません。 ※購入数によって構成が変わります。選択ミスにご注意ください。
MeKaBuモジュールについて
MeKaBuの以下のモジュールを使用できます。 ・トラックボールモジュール ・エンコーダーモジュール ・アナログスティック＆エンコーダーモジュール ・1uキーモジュール ・トラックパッドモジュール ※その他のモジュールも接続自体は可能ですが、搭載方法についてはサポート対象外です。 ■構成例 右手を20mmトラックボール、左手を14mmトラックボールにしたい場合： → トラックボールモジュール ×2 → 14mmトラックボール用パーツ をご用意ください。
IQSモジュールについて
MeKaBuモジュールとは別に、IQSモジュール（人差し指用大型トラックパッド）を左右に装着できます。 https://te9no.booth.pm/items/8396207 ソフトウェア（私）の限界により、以下の構成はサポートされません。 ・Peripheralにトラックボール+IQS ・Peripheralにトラックパッド+IQS ・Peripheralにアナログスティック+IQS 接続は可能ですが、Peripheral側の操作がスクロールになるバグがあります。
OLEDについて
IQSモジュールを取り付ける場合はOLEDを取り付けないでください。（隠れてしまうため） 標準の組立オプションではOLEDは取り付けておりませんので、ご希望の方はメッセージでお知らせください。
