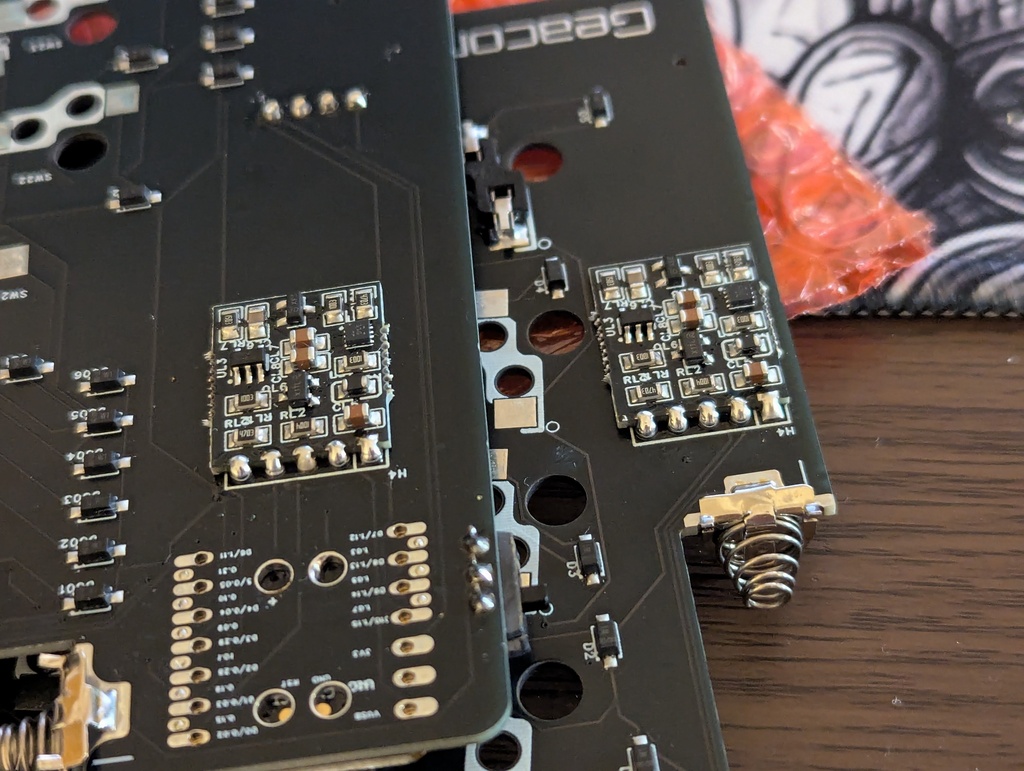

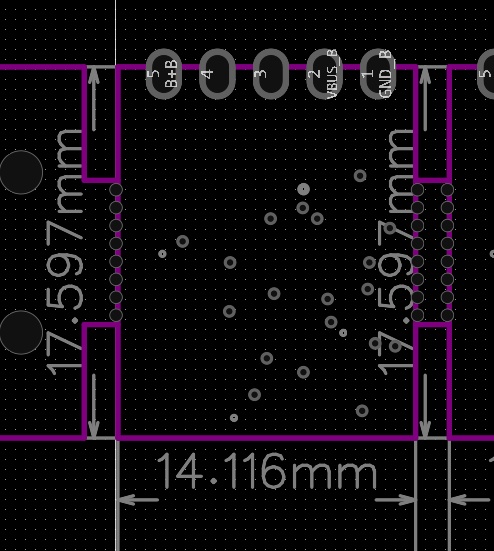

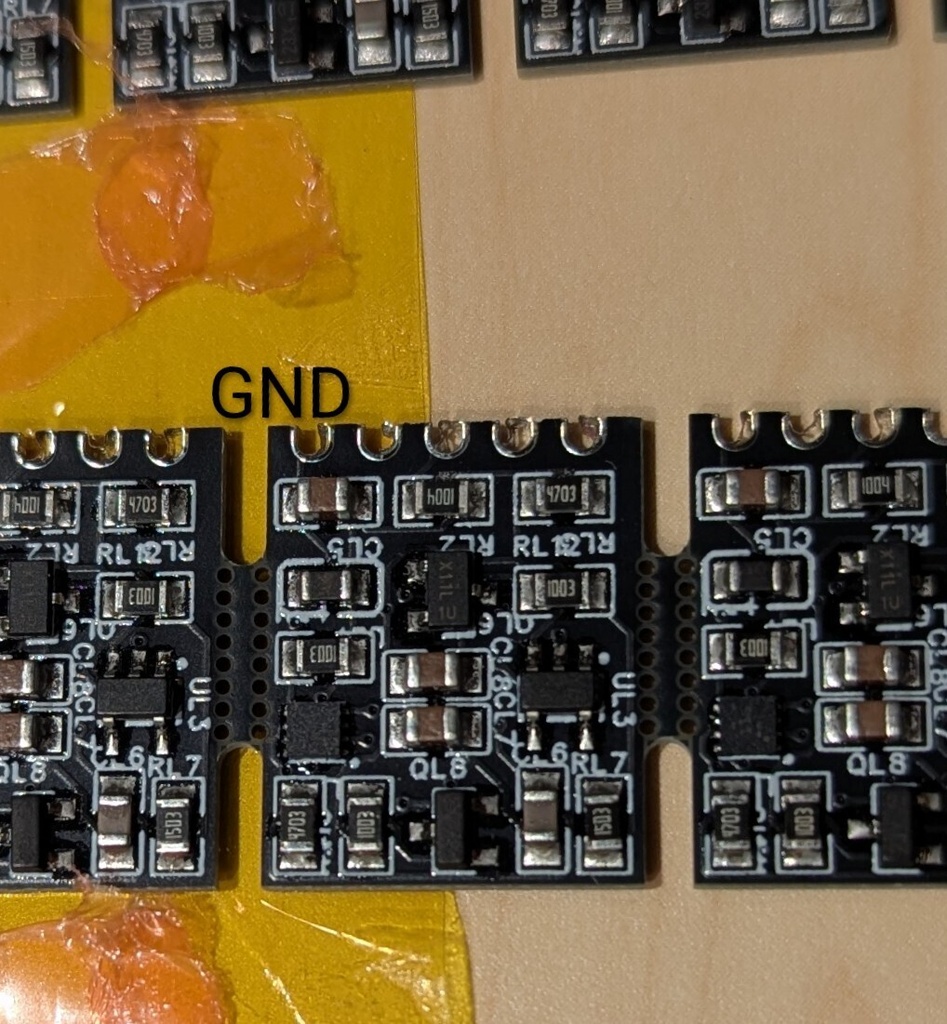

※写真は取り付け例です。販売単位は1枚です。 乾電池1本から、3.3Vの世界へ。 GeaconPolarisやSparAkashaAnantaで採用している、乾電池1本を入力として3.3Vを生成する小型昇圧モジュールです。 無線キーボードや各種3.3Vマイコンを、単セル乾電池で手軽に駆動できます。 ■特徴 乾電池1本から安定した3.3Vを出力 逆電流防止回路搭載 過放電防止回路搭載（閾値：約1.0V） 電池電圧監視ピン搭載 小型・軽量設計 電池電圧監視機能 電池電圧を測定するための監視ピンを備えています。 MCUのADC入力へ接続することで、ファームウェアから電池残量の監視が可能です。 ZMKなどのファームウェアと組み合わせれば、バッテリー残量表示や交換時期の通知にも活用できます。 ■保護機能 ・逆電流防止 USB給電や外部電源接続時に、出力側から乾電池へ電流が流れ込むことを防止します。 ・過放電防止 電池電圧が約1.0Vまで低下すると出力を停止し、乾電池への過度な負荷を防ぎます。 ■こんな用途に ZMK対応無線キーボード nRF52シリーズを使用した自作デバイス 乾電池駆動のセンサーノード 低消費電力マイコン機器 ■仕様 対応電池：NiMH充電池（1.2V）、アルカリ乾電池（1.5V）×1本 入力:乾電池1本（1セル） 出力:3.3V 過放電保護:約1.0V 逆流防止:対応 電圧監視:ADC接続用監視ピン搭載 ■使い方 端子は左から GND / 5V / 電圧監視 / MCU Bat+ / 電池+ となっています。 ・GND マイコンと本モジュールで共通に接続します。 ・5V XIAOの5V端子に接続します。 USB給電を検知するための端子で、接続することでUSB接続時に逆電流防止機能が動作します。 ・電圧監視 ADCが利用できる端子に接続します。 ファームウェアから電池電圧を取得し、残量表示などに利用できます。 ・MCU Bat+ XIAOのBat+端子へ接続します。 ・電池+ 乾電池の正極へ接続します。 ■注意事項 ⚠️ 電池やモジュールが発熱したり、異臭や煙が発生した場合は、直ちに電池を取り外して使用を中止してください。 ⚠️ 電池の極性（＋／－）を正しく接続してください。 ⚠️ 長期間使用しない場合は電池を取り外して保管してください。 ⚠️ 本モジュールはNiMH電池およびアルカリ乾電池での使用を想定しています。 ■謝辞 本モジュールの電源回路設計にあたっては、Cormoran氏による「DYA Dash」で公開されている回路設計を参考にさせていただきました。 https://github.com/cormoran/dya-dash-keyboard 貴重な設計情報を公開してくださったことに感謝いたします。
