昇圧基板キット for VALKYRIE 1399 - Boost converter board kit
- 支払いから発送までの日数:3日以内在庫なしあんしんBOOTHパックで配送予定物販商品(自宅から発送)¥ 3,000

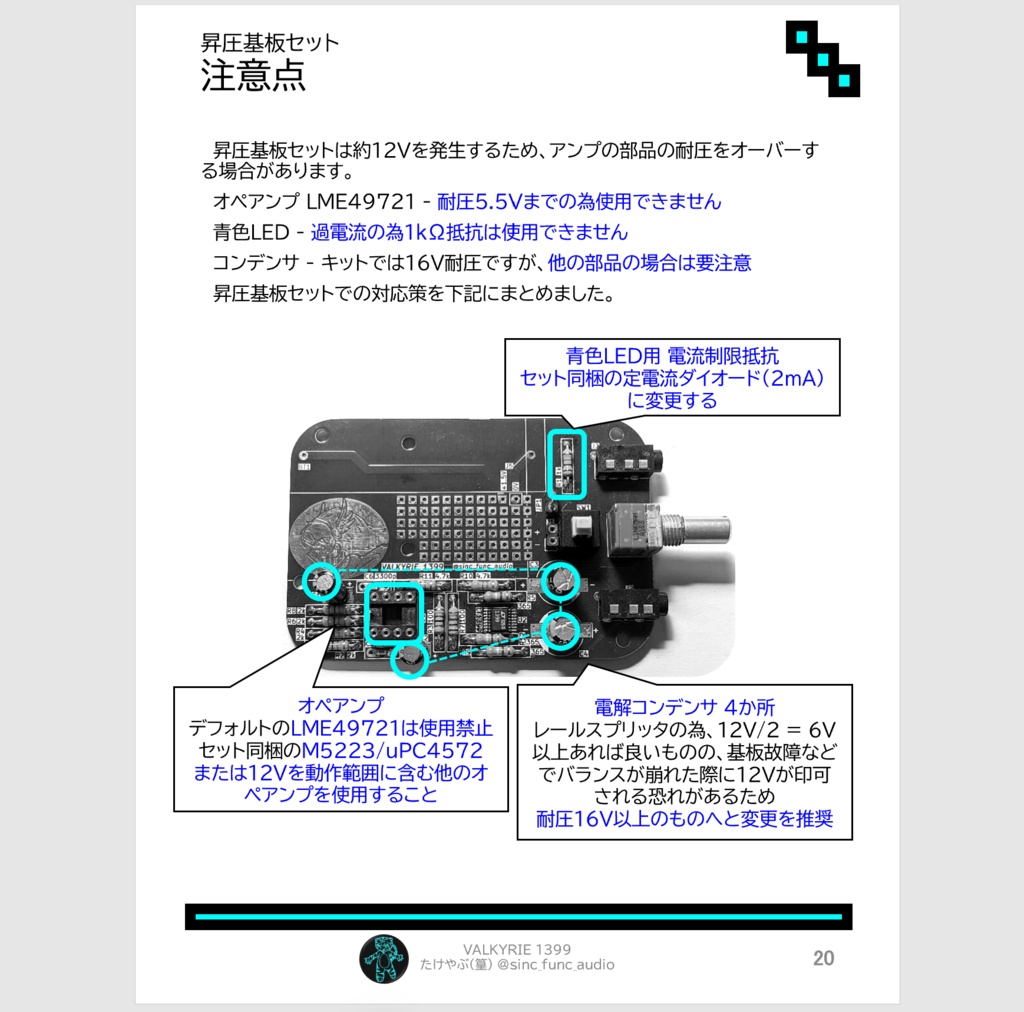

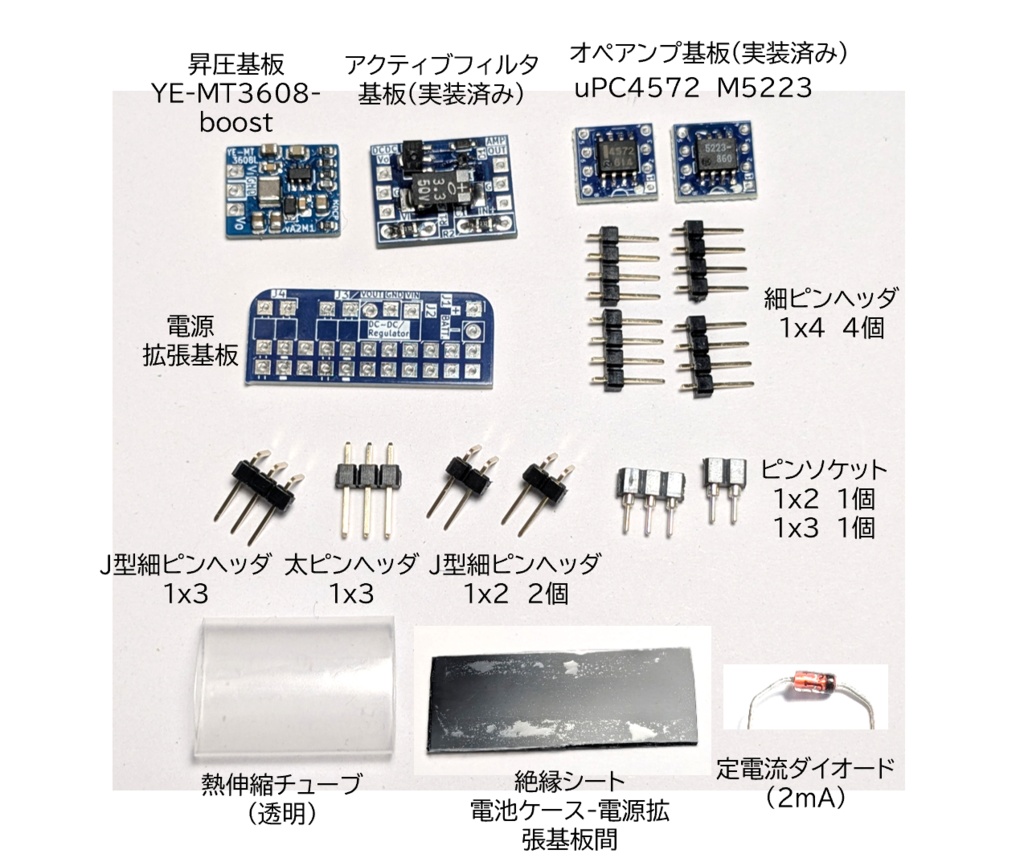

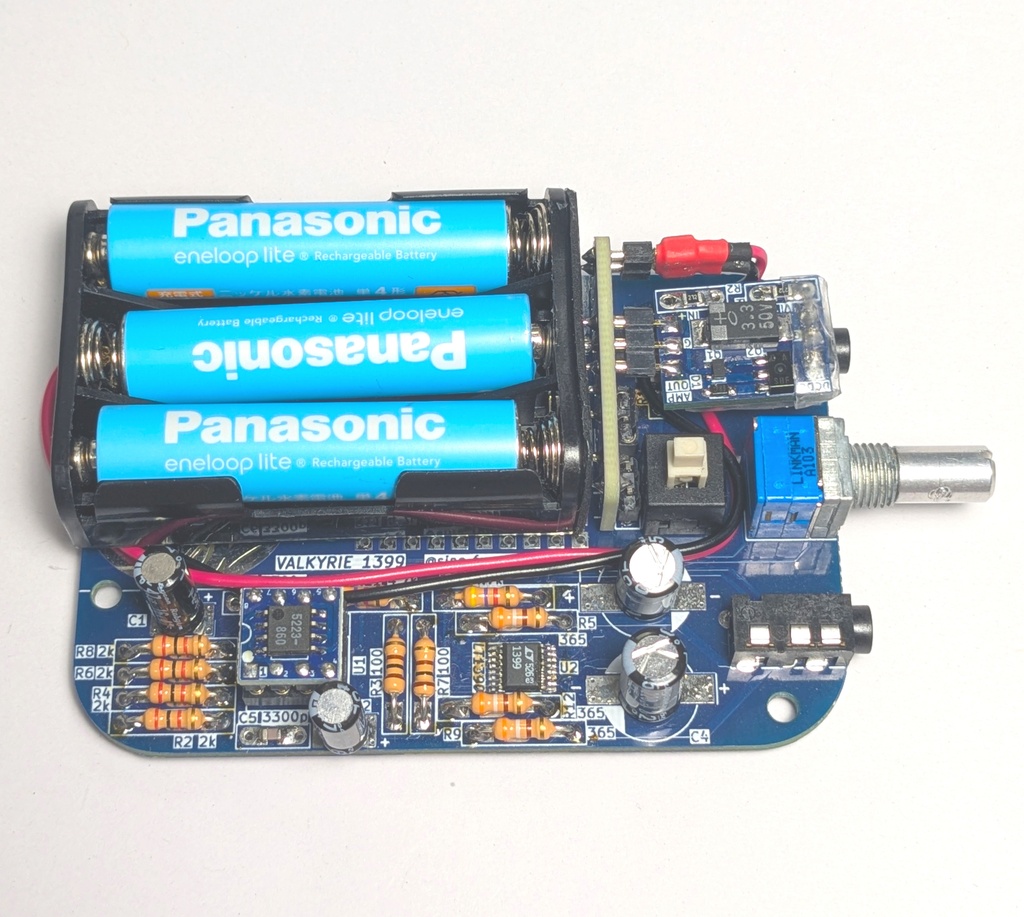

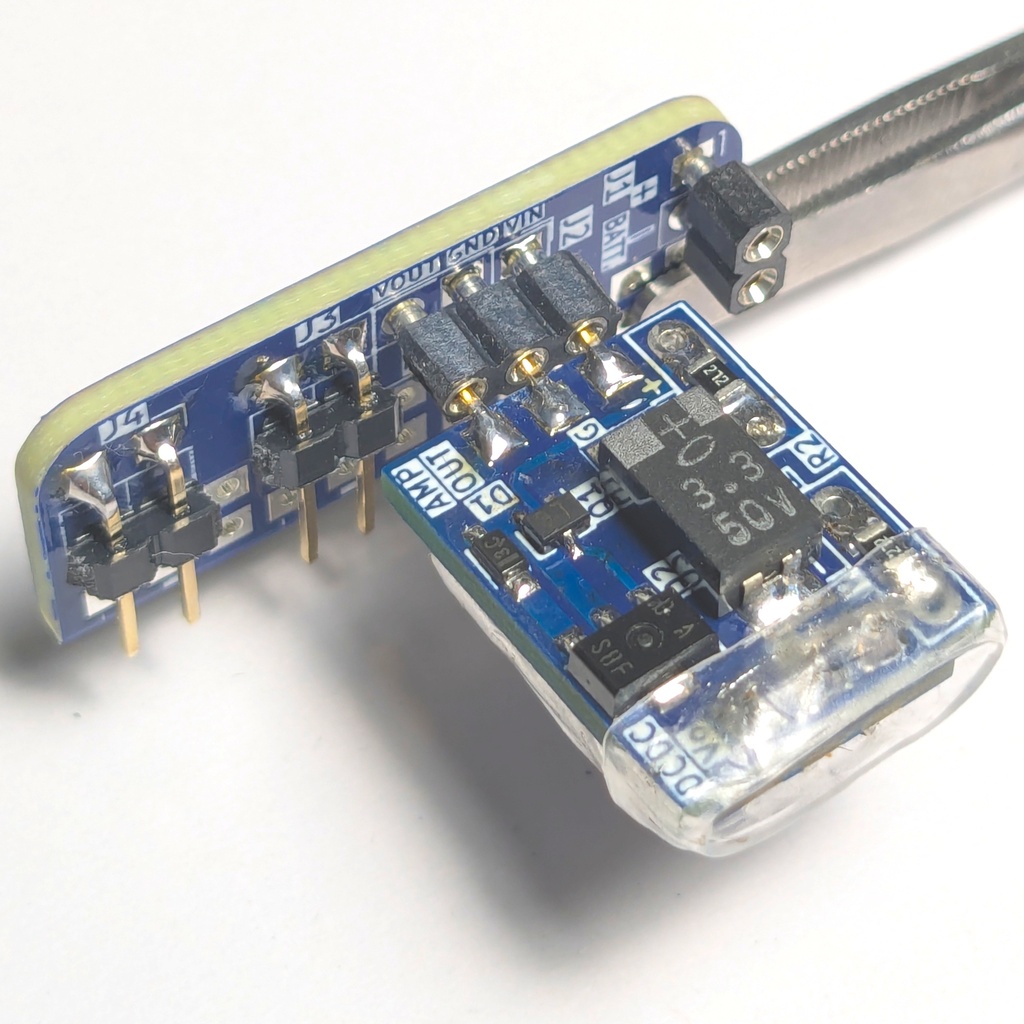

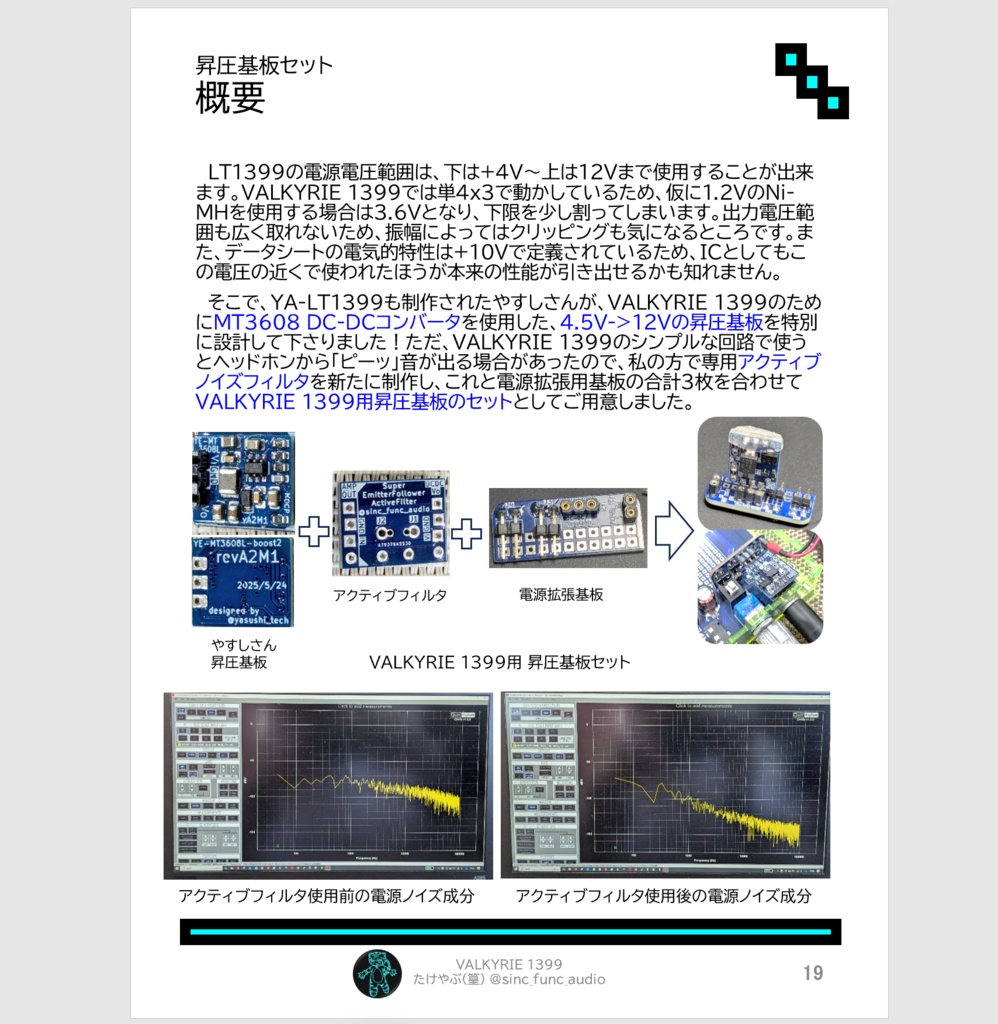

*English is below. *こちらは別売りのVALKYRIE 1399専用の昇圧基板キットとなります。VALKYRIE 1399を別途お買い求め下さい。 昇圧基板キット for VALKYRIE 1399 遂に出ました!VALKYRIE 1399の音が一皮剥ける昇圧基板キットです。 【キット内容】 ・やすしさん(@yasushi_tech)謹製12V昇圧基板(表面部品実装済み) ・たけやぶ謹製アクティブノイズフィルタ基板(表面部品実装済み) ・VALKYRIE1399用電源拡張基板 ・オペアンプ実装済基板2個 (M5223、uPC4572) ・その他必要部品 ・わかりやすい組立説明書+解説書 組立には別途はんだごて、はんだ、ラジオペンチをご用意ください。 【キット説明】 LT1399の電源電圧範囲は、下は+4V~上は12Vまで使用することが出来ます。VALKYRIE 1399では単4x3で動かしているため、仮に1.2VのNi-MHを使用する場合は3.6Vとなり、下限を少し割ってしまいます。出力電圧範囲も広く取れないため、振幅によってはクリッピングも気になるところです。また、データシートの電気的特性は+10Vで定義されているため、ICとしてもこの電圧の近くで使われたほうが本来の性能が引き出せるかも知れません。 そこで、YA-LT1399も制作されたやすしさんが、VALKYRIE 1399のためにMT3608 DC-DCコンバータを使用した、4.5V->12Vの昇圧基板を特別に設計して下さりました!ただ、VALKYRIE 1399のシンプルな回路で使うとヘッドホンから「ピーッ」音が出る場合があったので、私の方で専用アクティブノイズフィルタを新たに制作し、これと電源拡張用基板の合計3枚を合わせてVALKYRIE 1399用昇圧基板のセットとしてご用意しました。 【既にVALKYRIE 1399のキットを買ったよ?という方へ】 組み立て済みのVALKYRIE 1399にも本キットによるアップグレードが可能です。一部LED用の電流制限抵抗(1kΩ)の取り外し作業が発生します。はんだ吸い取り器の使用をおススメします。 組立前のVALKYRIE 1399と組み合わせる場合は、注意書きに従い最初から1kΩは実装せず、本キットの定電流ダイオードで最初からはんだ付けしていただくと良いです。 【注意点】 画像の説明書の通りの注意点を守る必要があります。守らない場合、オペアンプ、LED、コンデンサの耐圧以上の電圧が掛かることによる破損の恐れがあり大変危険です。必ず届きました組立説明書+解説書をご確認いただくようお願いします。 *2026年5月以前の旧価格で完成品(17,400)をお買い求めいただいた方には、なんと本基板追加実装改造の無償アフターサービスがございます。詳しくはBOOTHのメッセージかX経由でたけやぶまでご連絡下さい。
