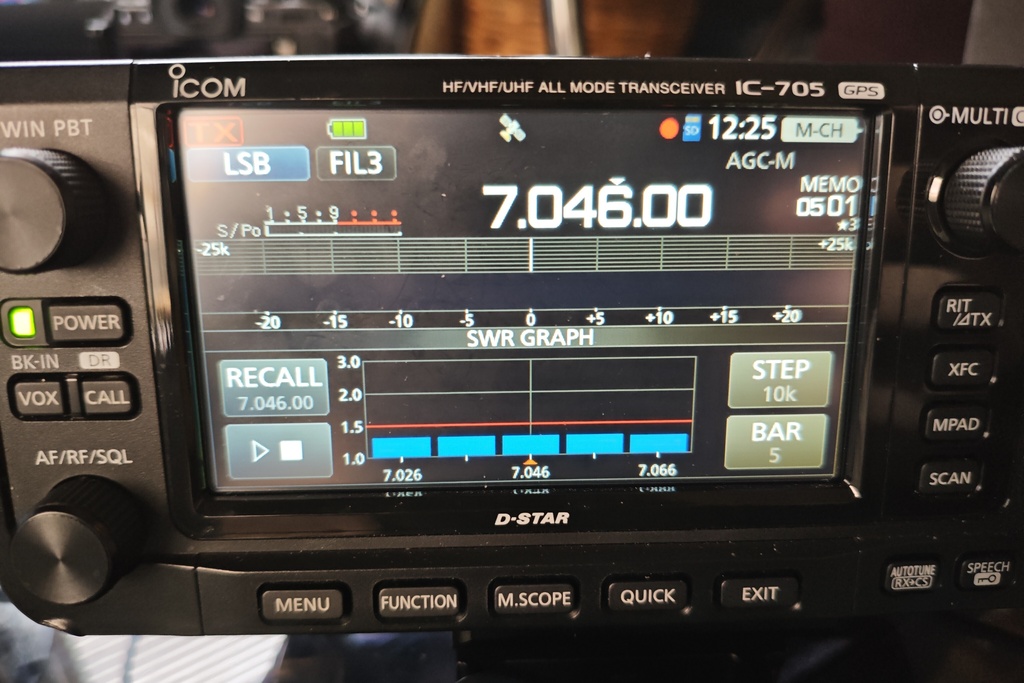

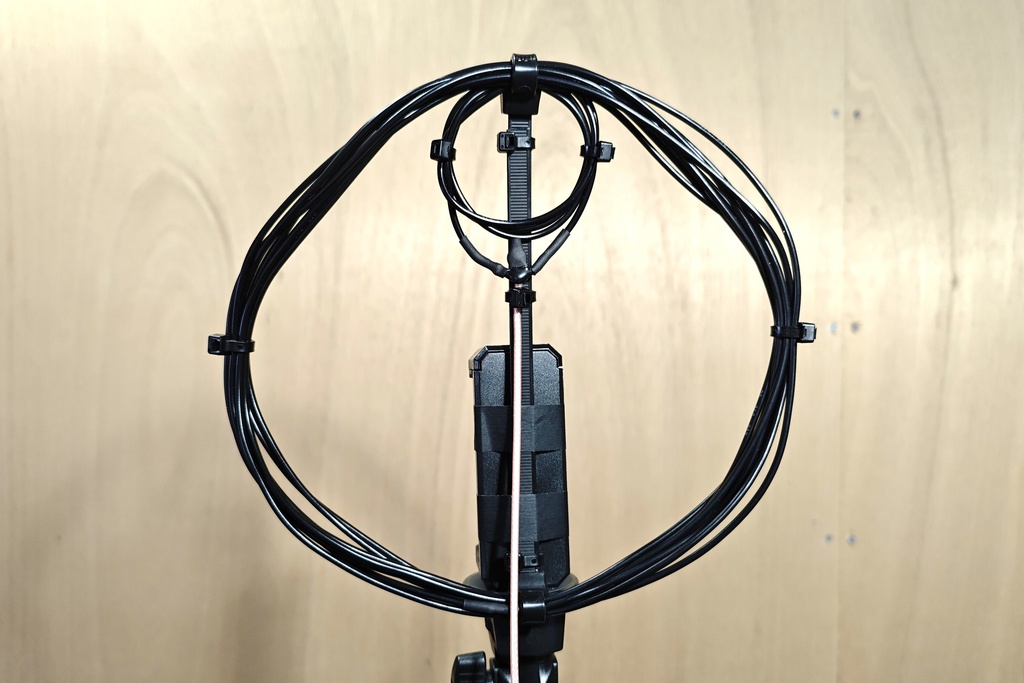

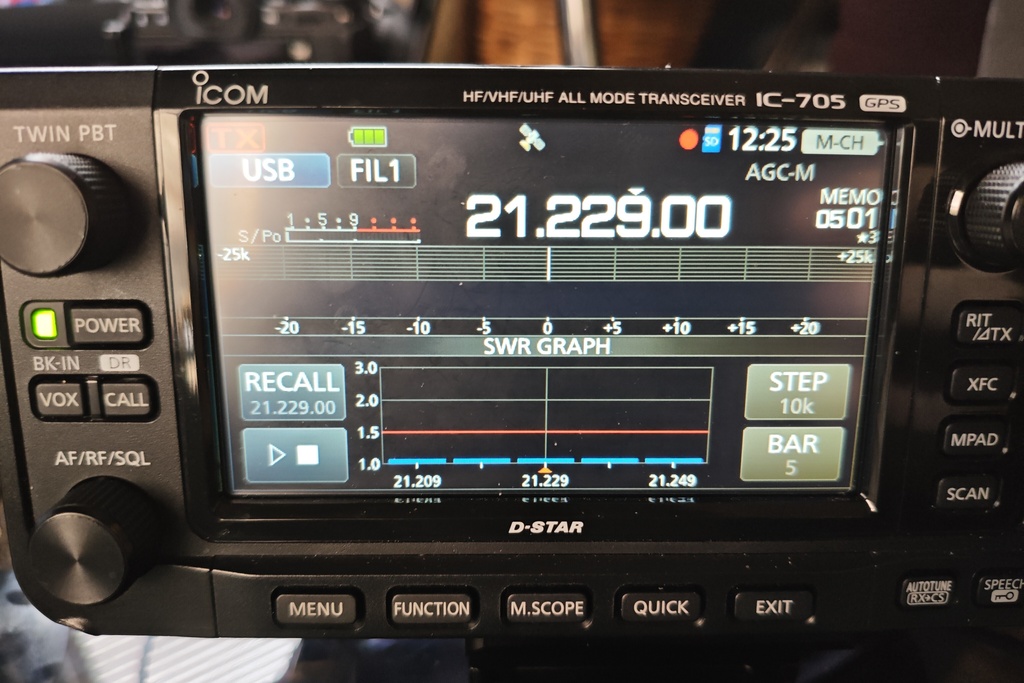

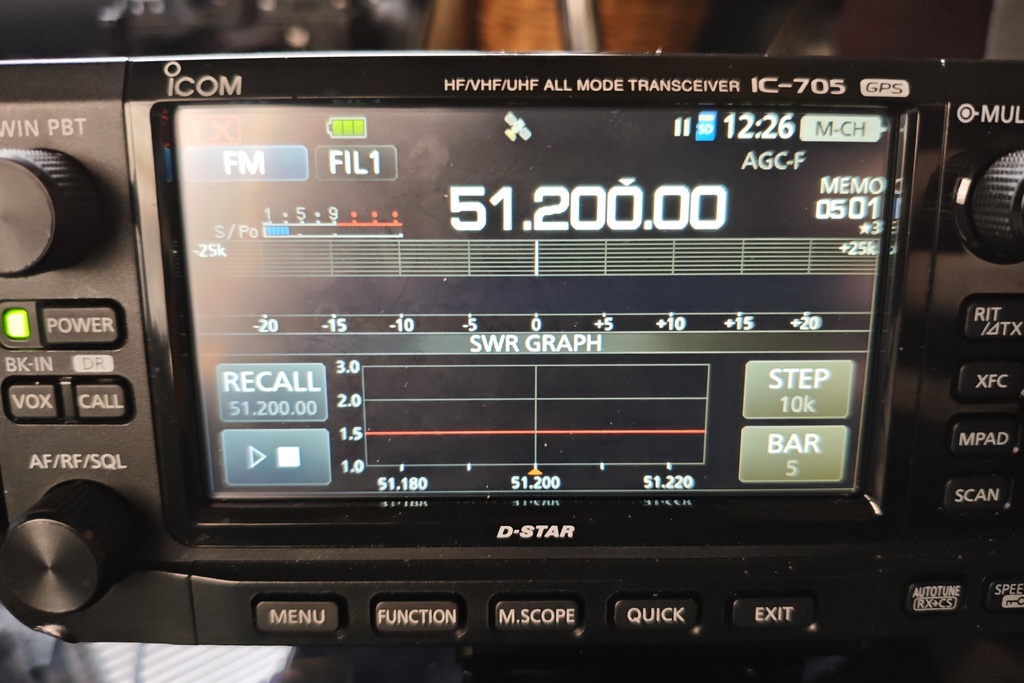

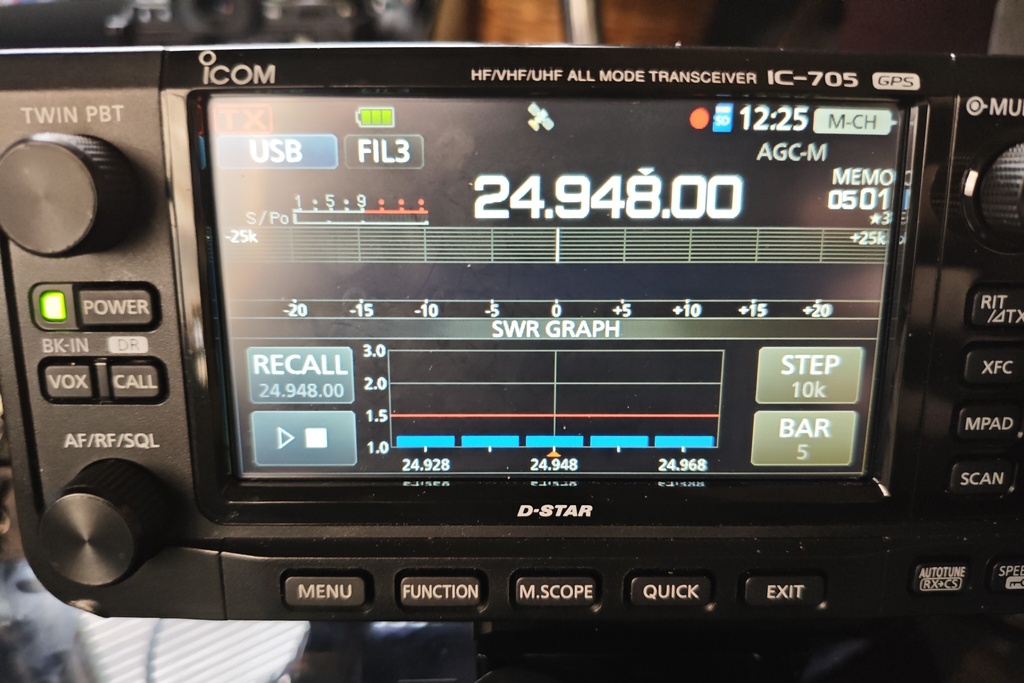

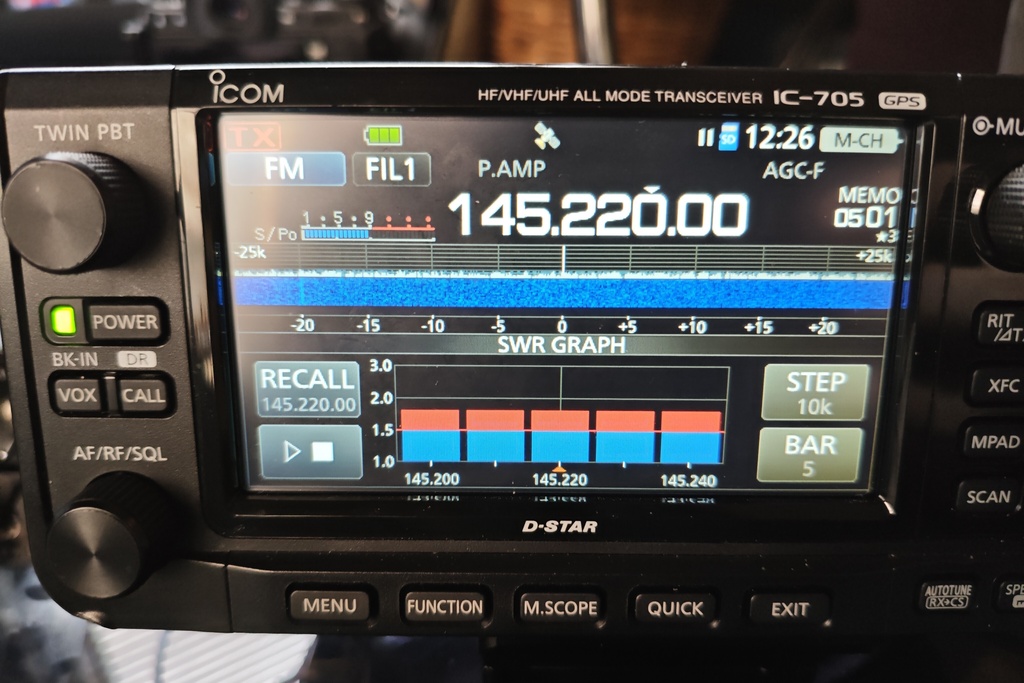

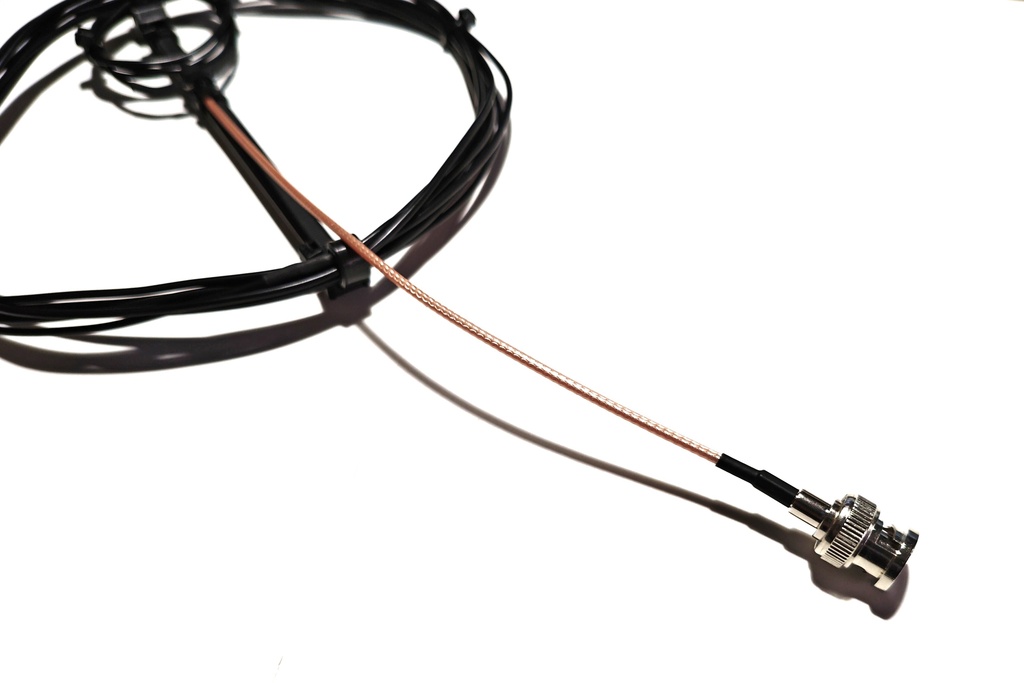

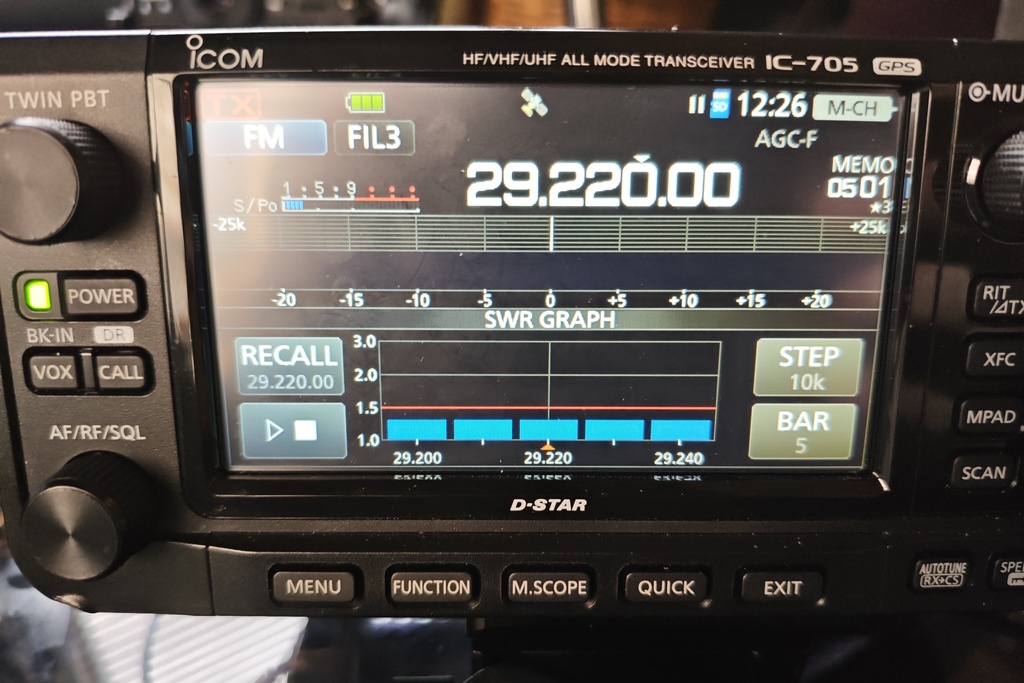

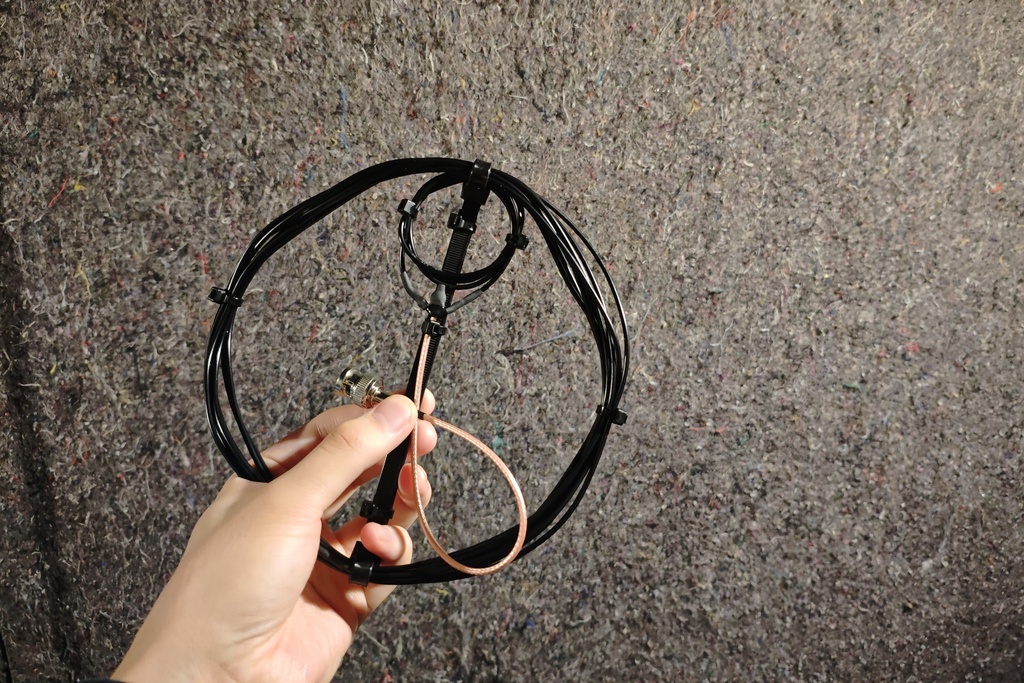

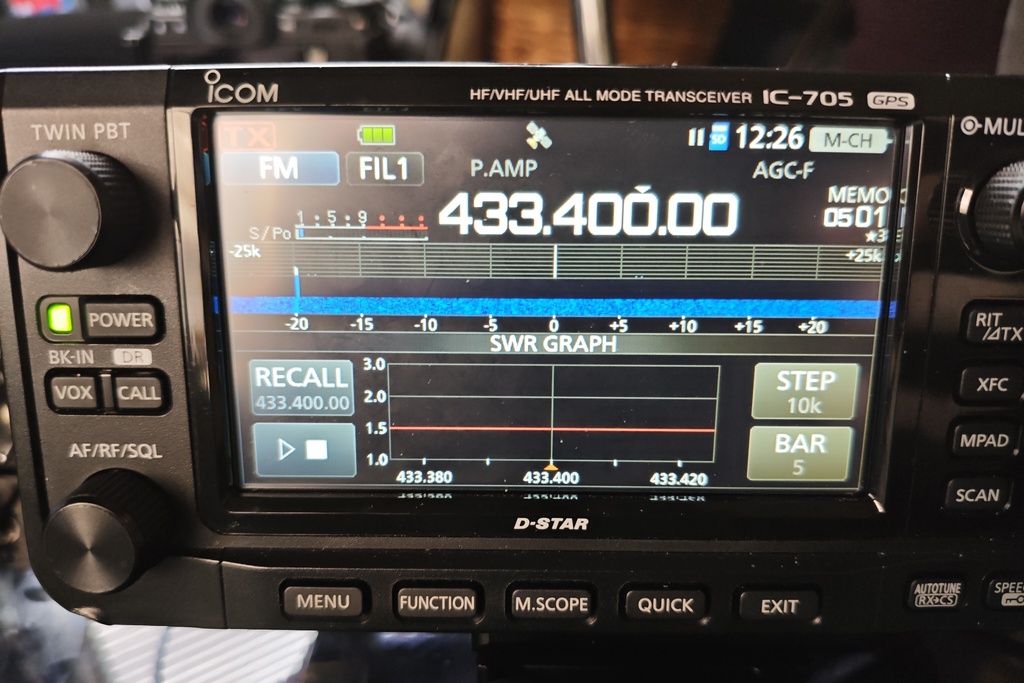

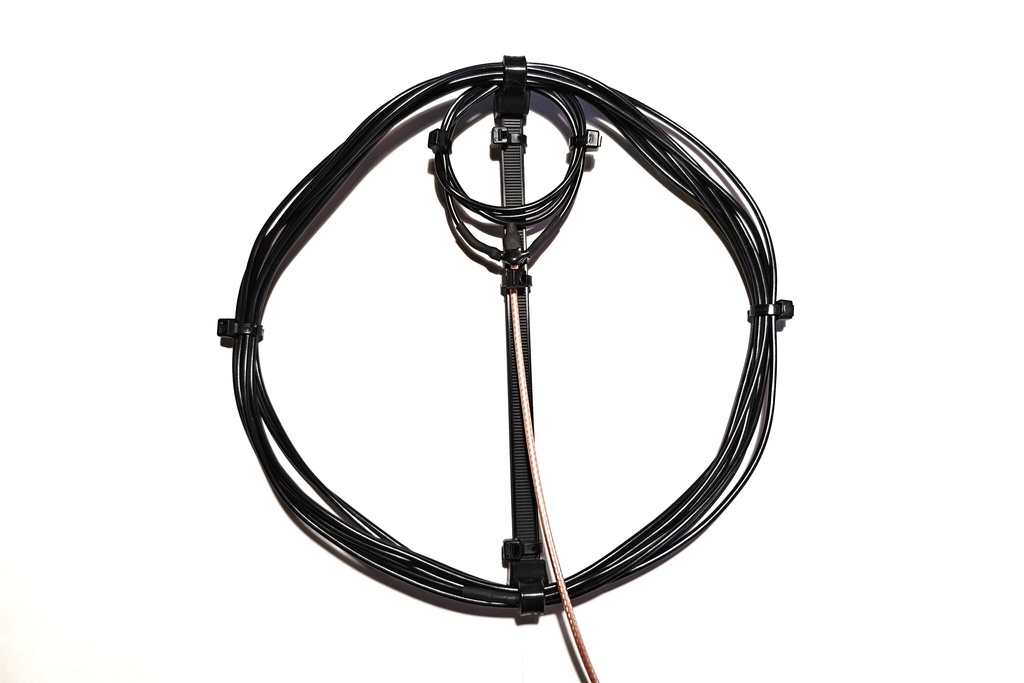

※2026年10月2日現在、好評につきたくさんの注文を頂いています。発送に遅れが生じる可能性がありますがご了承のほどお願いいたします。 DP750専用(※)に開発した7MHz〜50MHz、特定条件下では2m/430までを無調整でカバーする小型高効率エレメント。ループ径が17cmと超小型ながら21MHz以上では1/4λ、2m以上では1/2λに匹敵する性能を発揮する、広帯域トランスの特性を活かしたアンテナシステムです。 ※特別な理由がない限り、必ず別売のDP750をご使用ください。他のデュアルトランス(またはそれ以上)の機種で使用可能な場合がありますが、明示的に対応機種であると記載していない限りDP750よりも不安定になります。 【特徴】 ・超小型で無調整 アンテナの小型化と高性能化は相反するものです。その中でもマグネチックループアンテナ(MLA)は小さいながらも高性能であることは知られていましたが、マッチングがシビアで扱いが面倒でした。そこで、小型で高性能なMLAと広帯域トランスを組み合わせることでその弱点を克服、17cmという超小型ながら7～430MHzの範囲で調整不要を実現しました。※単体での送受信実用範囲：21MHz～430MHz ・QRPでもしっかりと飛ぶ 短いアンテナでありがちなのは、受信はできても届かないこと。MLA17はその見た目からは想像できないほど、ハイバンド以上ではフルサイズに近い送受信性能を見せます。5Wや10Wでも十分に楽しめる世界を手のひらサイズで持ち歩けます。 ・広帯域トランスシリーズ初の専用開発純正エレメント これまでは汎用エレメントしか使用できませんでしたが、広帯域トランス専用設計になったことで特性が飛躍的に安定しました。MLA自身が広帯域トランスの安定回路として機能するため、SWRに悩まされることがより一層少なくなります。これまで以上に手軽なHFへのQRVが可能になりました。 ・安価 マグネチックループアンテナという形式そのものは以前から存在していましたが、市販品は少なくその価格も非常に高価なものでした。一方MLA17はDP750を組み合わせても遥かに安価。新時代のシステムを誰もが手にすることができる価格を目指しました。 ・2m/430も使用可能(拡張範囲) DP750の対応周波数範囲は定格で7～50MHzですが、不安定ながらも従来から430まで特性は伸びていました。MLA17は専用設計のため、ランダムなエレメントでは不安定過ぎて使用不可であった2m/430も特定条件下で使用可能※になっています。 ※最良点でVSWR1.5〜1.8程度。2m/430については取扱説明書をご覧ください。 【苦手なシーン】 MLA17は21MHz以上では10mワイヤーに比肩する性能を見せますが、その一方でローバンドはループの開口面積が小さいため急激に性能が低下します。SWRの視点で言えば7MHzから使用可能ですが、性能面ではハイバンドからUHF向けで使用することをおすすめします。 【コンディション良好時向け】 MLA17は物理的な大きさが小さく、コンディションの揺らぎには強くありません。特に電離層に抜けの多い状態には弱く、全体的に満遍なく電離層が存在するときに性能を発揮します。一定以上のコンディションでは10mワイヤーと遜色ない状況もありますが、一定以下になると急激に弱くなるポイントがあります。 【補助ワイヤーについて】 MLA17は単体で動作することができますが、DP750のGND側のM4ネジ端子に適当な長さのリード線を接続することで送受信性能を向上することができます。このリード線はエレメントの一部として動作しますが、きっちり張らずに地面に這わせておいても問題ありません。特に7MHzを含めマルチバンドで運用したい場合は5m〜10m程度のワイヤーを接続することでMLA17が苦手なローバンドを補うことができます。ただし、この場合はロングワイヤー単体で使う場合と比べてローバンドの送受信性能は低下します。例えば7MHzのみ運用する場合はDP750のプラス側の端子に直接ワイヤーを接続する方が良好な結果を得られます。 【禁止事項と知的財産権について】 本製品群に使用されている広帯域トランス技術のリバースエンジニアリング及び技術的流用を禁止します。知的財産権は全て開発者(まるしぃ/JJ0XEH)に帰属します。 【BOOSTについて】 BOOSTしていただいた注文はその金額順に発送繰り上げになりますが、早期発送をを保証するものではありませんのでご了承ください。 ・定格 周波数 ：広帯域トランス依存(DP750：7～50MHz、拡張2m/430) 型式 ：マグネチックループ型 利得 ：- インピーダンス：1.5～360Ω(広帯域トランス以外での給電不可) VSWR ：1.5以下 耐入力 ：50W(広帯域トランス依存/DP750使用時、SSB20W、FT8が5W程度。VUはFM10W。) コネクタ ：BNC 全長 ：170mm(直径)×20mm(全高) 重量 ：74.8g 耐熱温度 ：70℃未満 備考 ：本アンテナは広帯域トランス搭載機「XEH-DP750」専用設計です。それ以外のチューナー、他のXEHシリーズ等では送信できないのでご注意ください。また2m/430は定格外の拡張範囲です。使用可能であることを確認していますが万が一使用不可でも不良扱いにはなりませんのでご了承ください。仕様、価格は予告なく変更する場合があります。 初期不良について：発送前に全品特性と状態を検査しているため、配送時の破損と同封品の欠品が初期不良の対象となります。初期不良があった際はメッセージからお知らせください。 保証について ：通常保証対象です。初期不良ではなく、一定期間内に通常の使用下で破損させてしまった場合は有償になりますが対応可能な場合があるのでメッセージからお問い合わせください。なお、いかなる理由でも分解や改造等を行った場合は故障の原因と責任の所在を特定できなくなり、初期不良等を含む全ての保証が無効となるためご注意ください。不具合を感じた際はメッセージにてお知らせください。(トラブルシューティングのためにメッセージで分解をお願いする場合がありますがこれを除きます) 在庫について ：受注生産となります。発送が予定日を大幅に超えてしまう場合は別途お知らせ致します。また、部材が廃盤となり入手困難となった場合はやむなくキャンセルをお願いする場合があります。 キャンセルと返品について：基本的に発送後のキャンセルは承れないことをご了承ください。また、初期不良を除き返品等は受け付けておりませんのでご注意ください。メーカー製の製品と異なりそういった対応に要する費用を上乗せしていないためご理解のほどよろしくお願いします。 免責事項 ：本アンテナを使用したことによって生じたいかなる損害についても、制作者は責任を負わないものとします。 XEHシリーズ：軽量コンパクトで低価格なアンテナシリーズ。特に初心者層に向けて、よりよい環境で無線運用してほしいという願いで開発しています。
