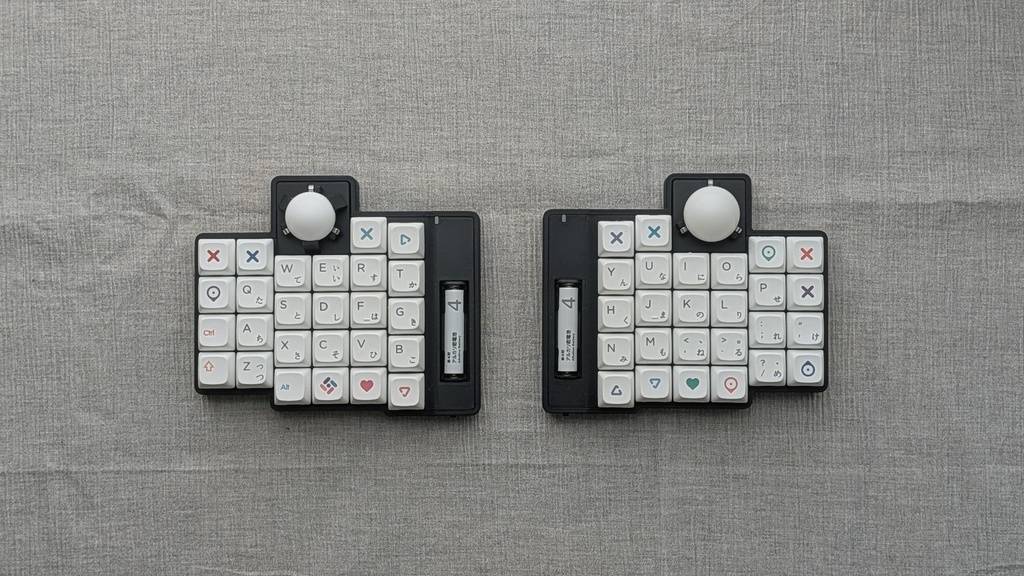

pg1kb prototype版基板とケースデータ
- ショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 3,000
開発中の pg1kb のプロトタイプ版の基板を頒布します。基本的な動作確認を完了し、ファームウェアやケースの調整のプロセスに入るのでDiscordでフィードバックなどをいただけると嬉しいです。 ケースデータとDiscordサーバへの参加方法は購入後ダウンロード可能になります。 プロトタイプ版用ファームウェアはこちら https://github.com/snize/zmk-pg1kb-proto-ph3 7/25現在、PAW3222の入手性が低くなっているようです。ファームウェアの一部書き換えは必要ですがPMW3610のSEIBOKUと電気的な互換性はあります。物理的にはトラックボール台を2mm程度高さを調整する必要があります。お試して注文しているルートが安定すればPAW3222の採用を続行し、安定しなければPMW3610採用に切り替えるつもりです。
対象者
- 仕上げのプロセスに参加してくれる方向け - はんだ付けが問題なくできること - 3Dプリンタをお持ちの方推奨 ※基板購入者向けにキーボードケースのプリント用データを提供し、各自で印刷いただくことを想定しています。プリント品としてのケース自体の頒布も一応検討していますが、今後の修正・改良を考えると都度対応するのは効率が悪いため、基本は各自印刷を前提とします（詳細は「専用ケースおよびケースプリント用データについて」をご参照ください）。
注意点
- 本製品はプロトタイプ版です。基板・ケース・ケースデータは今後の修正や改良により変更される可能性があります。本製品はプロトタイプ版のため、仕様変更を理由とする返品・交換は対応いたしかねます（初期不良については利用規約の保証の制限に従います）。 - 動作・仕上がりについて保証するものではなく、AS-IS（現状有姿）での提供となります。組み立て（はんだ付け含む）は購入者ご自身の技術と判断で行っていただくものとし、組み立て後の不具合について頒布者は責任を負いかねます。 - 別途ご用意いただく部品（MCU、電池モジュール、キースイッチ等）との組み合わせによる動作について保証するものではありません。 - プロトタイプ版につき、不具合報告や改善提案は歓迎します。可能な範囲で対応しますが、迅速な対応をお約束するものではありません。
主な変更点
- 1.0｜初版
商品に含まれるもの
1. 右側基板 x 1枚 2. 左側基板 x 1枚 3. 表面実装用コンデンサと抵抗各 x 2個（手はんだサイズ）
商品に含まれないもの
標準のファームウェア、ケースデータでは以下を想定するので、お持ちでなければ別途購入が必要です。1と2については販買当初より仕様変更していないため、使用していない場合は流用可能です。 1. バッテリーとして乾電池昇圧モジュールTON x 2個 https://bulblub.booth.pm/items/8153575 2. 光学センサとしてTANBOKU（PAW3222） x 2個 https://bulblub.booth.pm/items/7858907 3. ベアリング（MR52ZZ） x 6個 4. ボール（25mm） x 2個 5. MCUとしてxiao nRF52840 plus x 2個 6. 配線材（芯材が0.6mmより細ければパッドに通せます） 7. MXキースイッチ・ソケット・キーキャップ・1N4148W（両手で52個） 8. Bタイトネジ FXB-0240EB 9. その他一般的に自作キーボードの組み立てに必要と思われるもの
専用ケースおよびケースプリント用データについて
本製品購入者向けにキーボードケースのプリント用データを提供し、基本は各自で印刷いただくことを想定しています。プリント品としてのケース自体の頒布も今後検討・実施する場合があります。これらに関する固有の注意事項および利用条件は以下の通りです。下部の「利用規約および免責事項」と併せてご確認ください。
3Dプリントケースに関する安全上の注意・免責事項
- 熱に対する注意：通電中は基板上の部品が高温になる可能性があります。頒布する物理ケース、およびご自身でプリントされるケースは、材質や使用環境によって熱変形や軟化を起こす可能性があります。十分な安全確認の上、ご自身の責任においてご使用ください。 - 造形品質とサポート：3Dプリントの特性上、頒布する物理ケースには特有の積層痕、バリ、若干の寸法誤差等が生じます。また、データ購入者様ご自身のプリンターでの出力トラブルやスライサー設定等のサポートは行っておりません。
ケースプリント用データのライセンスと利用条件
本データをダウンロードまたは購入された時点で、以下の条件に同意したものとみなします。これらに違反する行為は固く禁止いたします。 - 利用者の範囲：本データの利用は本製品の購入者に限定します。 - 改変：購入者ご自身による改変は自由に行っていただけます。 - 商用利用の禁止：本データおよび改変データ、これらから出力した物理的なケース（立体物）の販売等、商用利用は禁止します。 - 共有：本データおよび改変データの共有は、本製品の購入者間に限り可能とします。購入者以外の第三者への提供・公開・再配布は禁止します。
利用規約および免責事項
1. 保証の制限 本製品は研究・試作を目的とした同人ハードウェアであり、特定目的への適合性や商業的な品質・安全性について保証するものではありません。 初期不良（基板の断線、部品の欠損等）については、商品到着後14日以内にご連絡いただいた場合に限り、交換または返金にて対応いたします。ただし、お客様自身でのハンダ付けや改造後の不具合については対象外とさせていただきます。 2. 損害賠償責任の制限 本製品の使用または使用不能から生ずる損害（事業利益の損失、事業の中断、データの消失等を含む）に関して、当方は一切の責任を負わないものとします。 ただし、当方に故意または重大な過失がある場合、および消費者契約法等の強行法規により免責が認められない場合はこの限りではありません。 また、当方が責任を負う場合であっても、その賠償額は本製品の購入金額を上限とします。 3. 用途の制限 本製品はホビー用途およびプロトタイピングを想定しています。人命に関わる医療機器、公共システム等の高度な信頼性が要求される用途には絶対に使用しないでください。 4. 安全上の注意 本製品は、開発者が実験的に製作したものであり、一般的な・家電製品のような安全対策筐体や保護回路を持たない場合があります。 過電圧、静電気、逆接続などの不適切な取り扱いにより、故障や発熱・発火等の事故が発生する可能性があります。 また、基板のエッジ（端面）が鋭利な場合がありますので、取り扱いには十分ご注意ください。通電中は部品が高温になる可能性があります。子供やペットの手の届かない場所で保管・使用してください。 5. サポート 本製品は趣味で制作されたものであるため、サポートは提供しておりません。ご質問やご相談には可能な限り対応いたしますが、対応を保証するものではありません。購入者からの問い合わせやクレームに関しては、誠意を持って対応いたしますが、対応範囲は当方の裁量により決定いたします。
