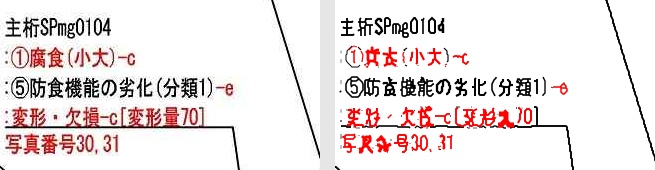

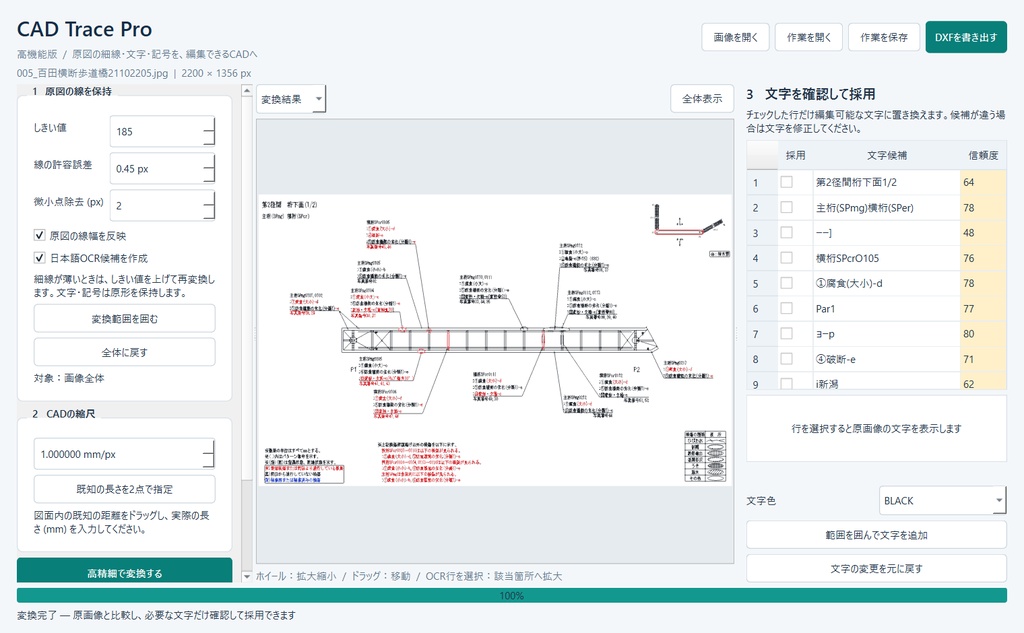

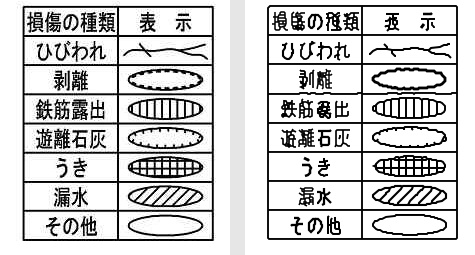

CAD Trace Pro 1.0.4 高機能版 画像図面の原形をできるだけ保ち、確認した文字だけを編集可能なTEXTへ採用できるWindows用アプリです。 ■ 簡易版から強化した点 ・短線、斜材、閉じた形、凡例、文字の原形を一律に捨てずに追跡 ・黒 / 赤 / 青 / その他の色別レイヤーで中心線を保存 ・未確認のOCRは候補として残し、誤読で原形を壊しにくい構成 ・候補文字の修正、採用、除外、取り消し、一括操作 ・原画像・変換結果・重ね合わせを見比べながら確認 ・既知の距離を2点で指定する縮尺校正 ・作業ファイル（.cadpro.json）の保存と復元 ・DXFの再読込検証レポートを同名で保存 ■ 対応形式・出力 ・入力：JPG / PNG / BMP / TIFF（TIFFは先頭画像） ・出力：DXF 2013、単位mm、編集可能なLINE / LWPOLYLINE / TEXT ・日本語TEXT：MS Gothicを参照するMS_GOTHICスタイル ・処理：PC内で完結。画像をクラウドOCR・AI API・外部Web APIへ送信しません ■ 配布内容 ・CadTracePro_1.0.4_Windows_BOOTH.zip（Windows用ポータブル版） ・プロ版_購入後案内.txt ・共通_利用条件.txt ZIPを展開し、フォルダー内のCadTracePro.exeを起動してください。EXEだけを取り出さず、同じフォルダーの_internalを含む構成で使用します。Python・Tesseractの追加インストールは不要です。 ■ 使い方の要点 1. 画像を開き、「高精細で変換する」を押します。 2. 原画像・変換結果・重ね合わせを切り替えて線を確認します。 3. OCR候補を原画像と比較し、正しい行だけ修正・採用します。誤検出は除外できます。 4. 実寸が必要な場合は既知の距離を指定して縮尺を校正します。 5. DXFを書き出し、作業を続ける場合は.cadpro.jsonも保存します。 ■ 精度と制限 この版は「誤読した文字で原形を壊さないこと」と「画像にある線・記号を保持すること」を重視しています。すべての日本語を自動で正読するものではありません。丸数字、括弧、細かい文字、罫線と接触する文字は確認・修正が必要です。 表示される中心線再現率は、元画像の線画と保存DXFを2px許容で比較した指標であり、文字認識率、設計寸法の正しさ、特定CADでの完全互換を表しません。画像にない線の補完、写真の遠近補正、3D復元、DWG直接出力には対応していません。 変換結果は必ず元画像と照合し、設計・点検・施工などの判断に使う前に利用者が確認してください。 ■ サポート 購入後の質問は、購入履歴を確認できる状態でBOOTHのショップメッセージからお送りください。お問い合わせの際は、アプリのバージョン、Windowsのバージョン、入力画像の形式、表示されたメッセージを記載してください。機密図面は、事前の合意なく送らないでください。
