ニキシー管ピッチ変換基板 IN-12A/IN-12B→2.54mmピッチ
Physical (worldwide shipping)
- Ships within 7 daysゆうゆうBOOTHパックで配送予定Physical (direct)300 JPY
Physical (ship to Japan)
- Ships within 7 daysゆうゆうBOOTHパックで配送予定Physical (direct)300 JPY
・ニキシー管を2.54mmピッチのDIP に変換する実験用基板 ・対応するニキシー管は、IN-12A/IN-12B ・6枚1セットで販売
■商品概要

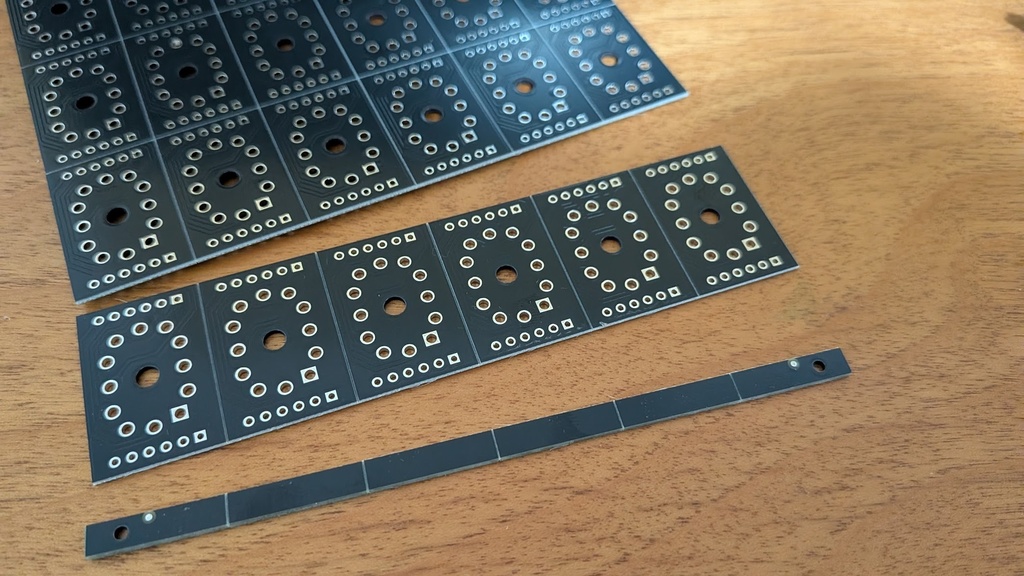

ニキシー管を2.54mmピッチのDIP に変換する実験用基板です。 対応するニキシー管は、IN-12A/IN-12Bです。 表面側からシルク類を除いて、ニキシー管を邪魔しない作りにしています。
■販売単位：6枚1セット
変換基板6枚（ニキシー管6本分）を1セットとして販売します。 価格は1セットの価格です。 ※ニキシー管やピン等は付属せず、基板のみの販売です。
■スペック

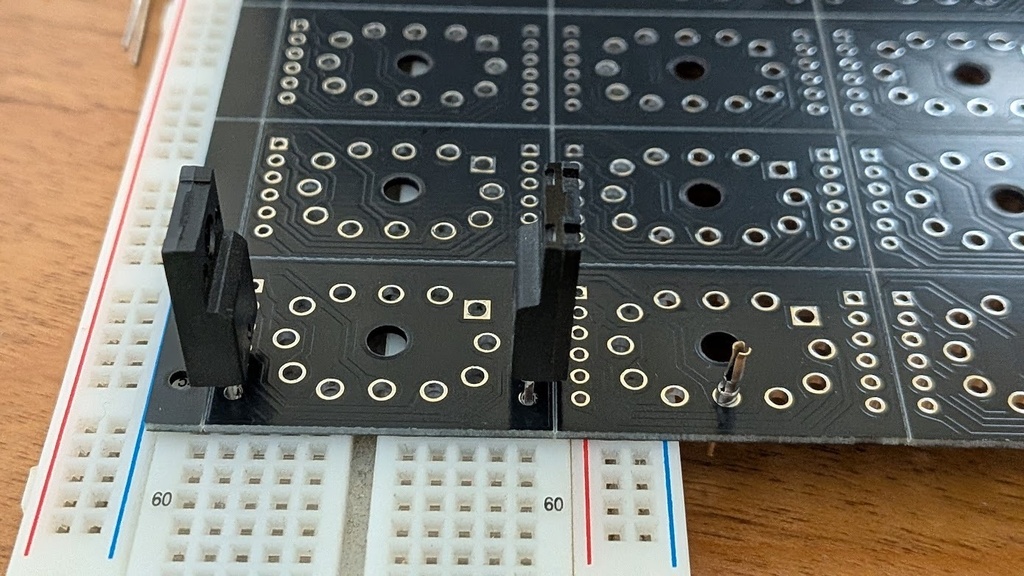

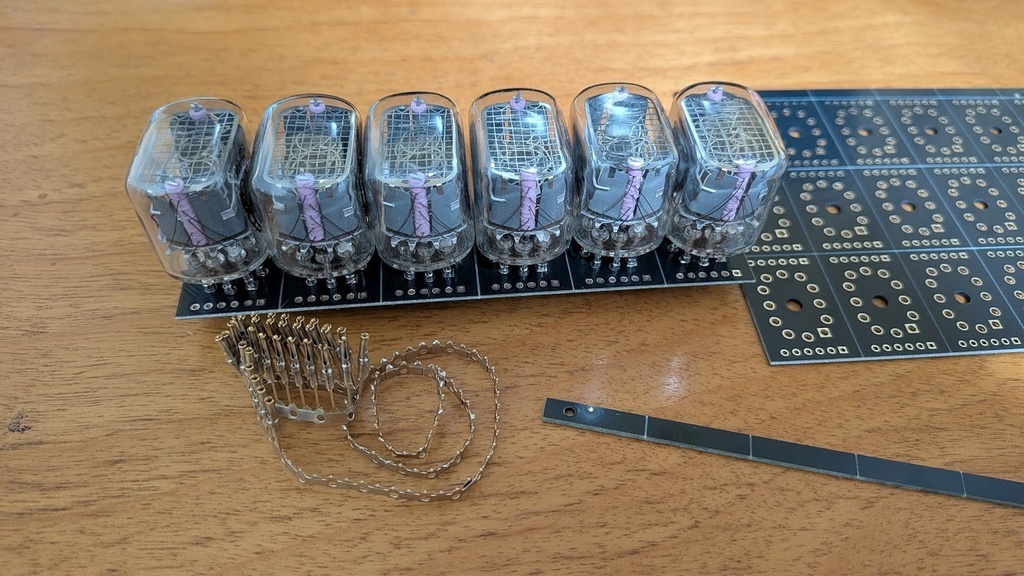

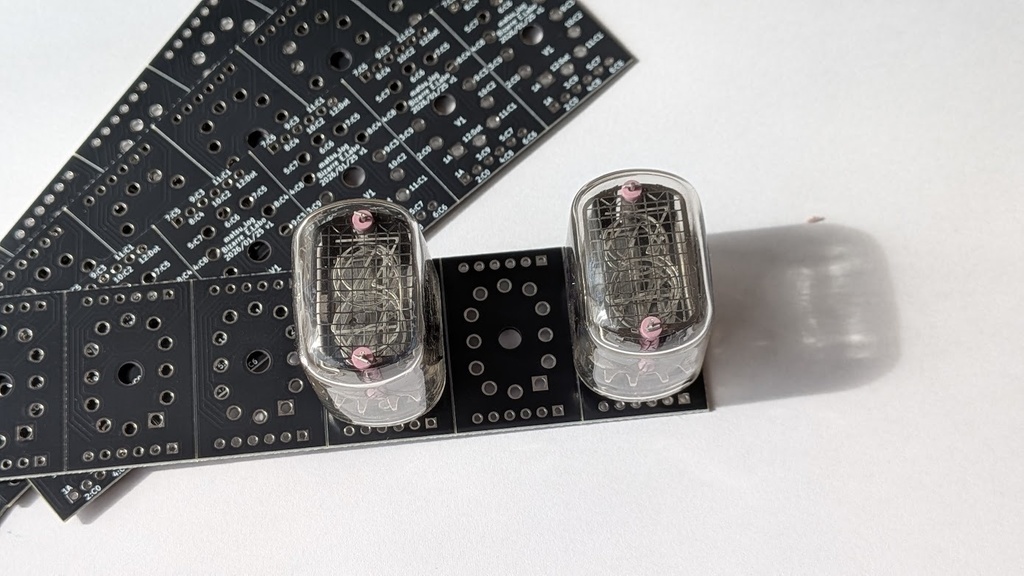

基板サイズ：横約20mm×縦約30mm×厚約1.2mm（1枚あたり） 中心穴直径：約3.4mm ピンソケット穴直径：約1.7mm 基板カラー：黒 ハンダ種類：有鉛 ピンヘッダ：2.54mmピッチ ※ニキシー管によっては、中心穴が不足することがございます。（写真5枚目参照） ※サイズ、色ともに基板製造元の公称値です。 ※ブレッドボード対応で、横6ピン、縦の距離は11ピン分です。（写真4枚目参照）
■ご注意事項
・ブレッドボードへの刺し込みについて 基板の横幅が20mmと、2.54mmの整数倍ではないため6枚繋げたままではブレッドボードに刺さらない点にご注意ください。 1～2枚ずつに分割してブレッドボードに刺すようにしてください。 ・ニキシー管の横幅 20mmを超えるものがあるので、基板を切り離さずに使うと管同士がこすれたり、まっすぐ刺さらないことがございます。（写真5枚目参照） その際は、基板を切り離してご利用ください。 ・基板の切り離しについて 切り離し状態の指定は不可とさせてください。 基本的に6枚横綴りで出荷予定ですが、1枚ずつバラバラになる可能性もありますので、ご了承ください。 その他、ご質問などはmatsu_logのXまでどうぞ。
