Headphone Amplifier 44QVF44
- Digital0 JPY
Mobile PosNeg Battery シリーズで使用可能な Headphone Amplifier です。 片chをそれぞれ４発のボルテージフォロアでドライブします。 ※ 完全DCアンプですので、入力にDCが含まれているとそのまま出ます。ご注意ください。 ※ 入力に使用する機器はGND結線されている必要があります。使用する機器によっては問題が生じる場合があります。
本製品は、キットです!!

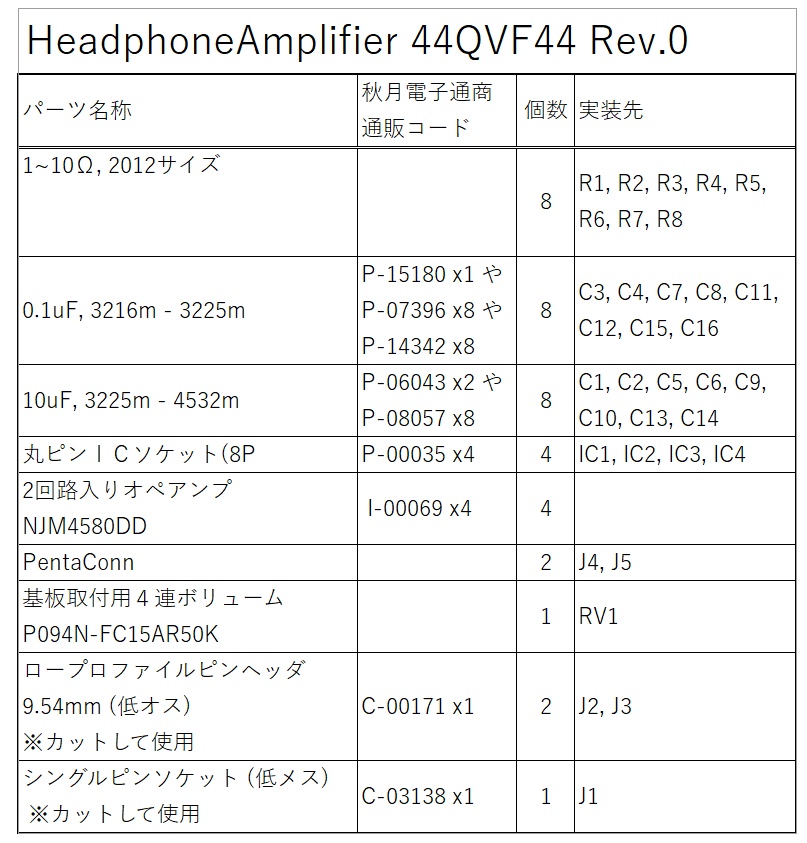

- 本製品は、購入者がガーバーデータをもとに基板発注を行うキットとなっております。発注先は JLCPCB を想定したガーバーデータとなっています。 - 本製品は、購入者がはんだ付けを行うキットとなっております。 - 難易度としては、中級者向けになっておりますので、購入前によくご検討ください。 - 完成までのサポートサービスはございませんので、エラー時は自力で解決いただく必要があります。 - 完成させるためには、別途パーツを用意いただく必要があります。詳しくは下部のマニュアルを参照ください 想定工作時間: １～２ 時間
免責事項
- 本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。 - フリーダウンロードですが、著作権は放棄しておりません。商用利用を目的とした再頒布や改変しての再頒布は禁止とします。
基板の発注方法
1) https://cart.jlcpcb.com/quote 2) Add gerber file 3) PCB Qty = 好きなだけ 4) Remove Order Number = Specify a location 5) SAVE TO CART 6) そして購入手続きへ。
