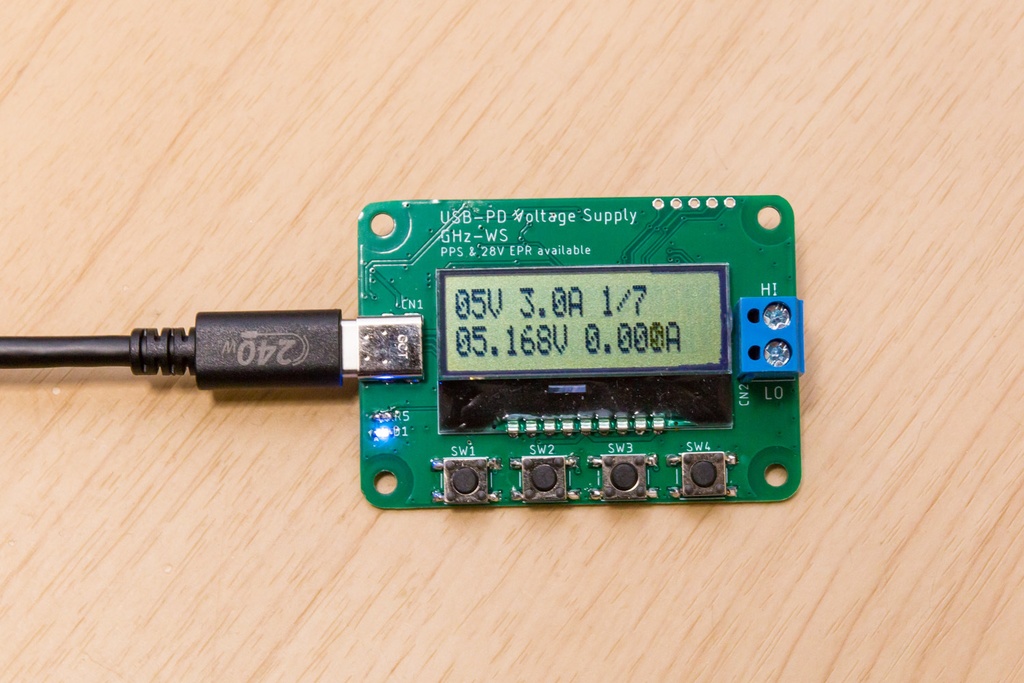

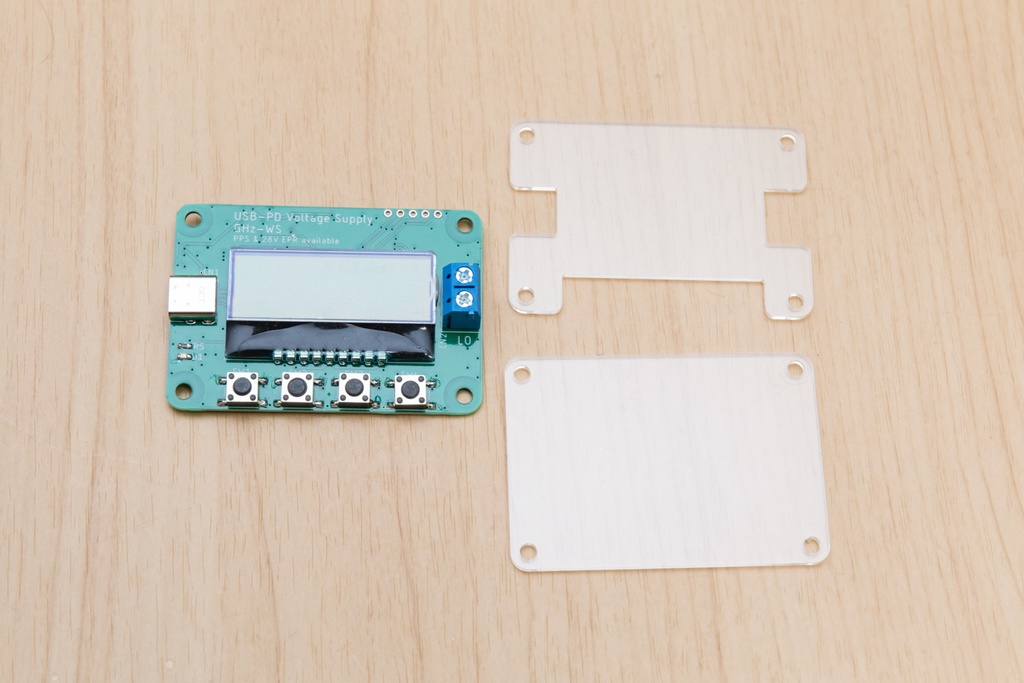

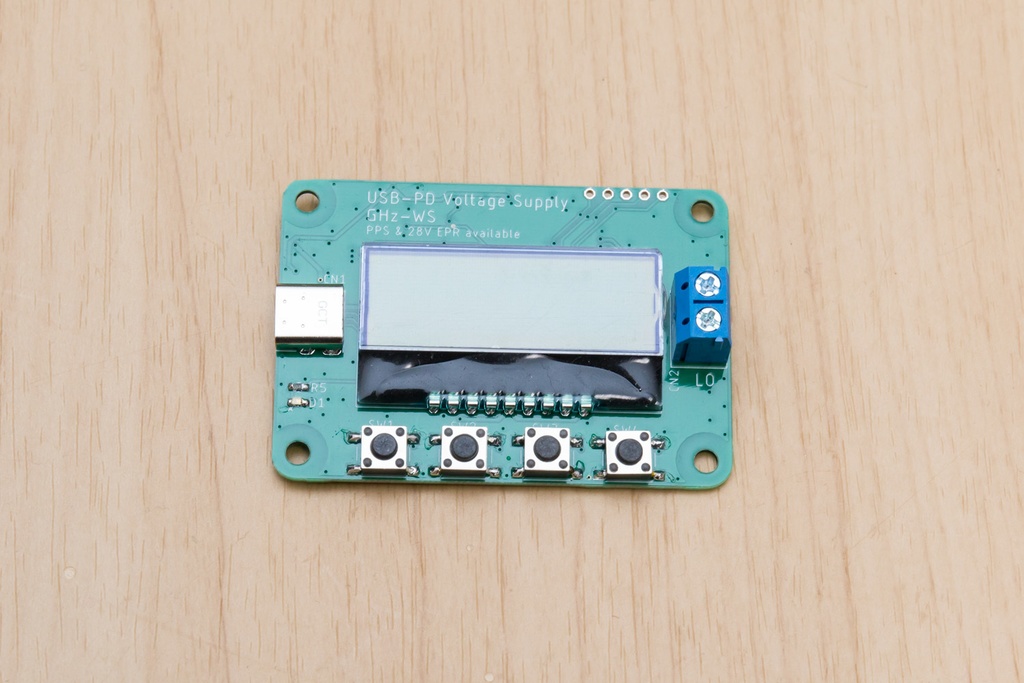

USB Power Delivery対応パワーソースに接続し、好きな電圧を取り出すためのアダプタです。 下記が特徴です。 ・USB PD対応パワーソースに接続し、パワーソースが対応した任意の電圧を取り出せます。 ・パワーソースが対応しているUSB PD電圧電流情報 (PDO)も表示されるため、簡易的なパワーソースアナライザとしても使えます。 ・1mA・1mA刻みの電圧電流測定機能も搭載し、出力電圧電流測定結果をリアルタイム表示します。 ・PPSに対応し、0.1V刻みで任意電圧を取り出せます。 ・最大28V・3Aまでの対応です (部品的には5A対応ですが、5Aでの環境が無いため動作試験していません)。 部品実装済み完成品です。 おまけで、シャーシとして使えるアクリル板を同封しております。 回路図とプログラムはgithubを参照してください。 https://github.com/ghz-ws/LPC812-PD-PS こちらで動作確認はしていますが、全ての環境での動作は保証しかねます。また、同人ハードウェアである点をご了承ください。
