XIAO DAP AK4490
- Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)9,900 JPY

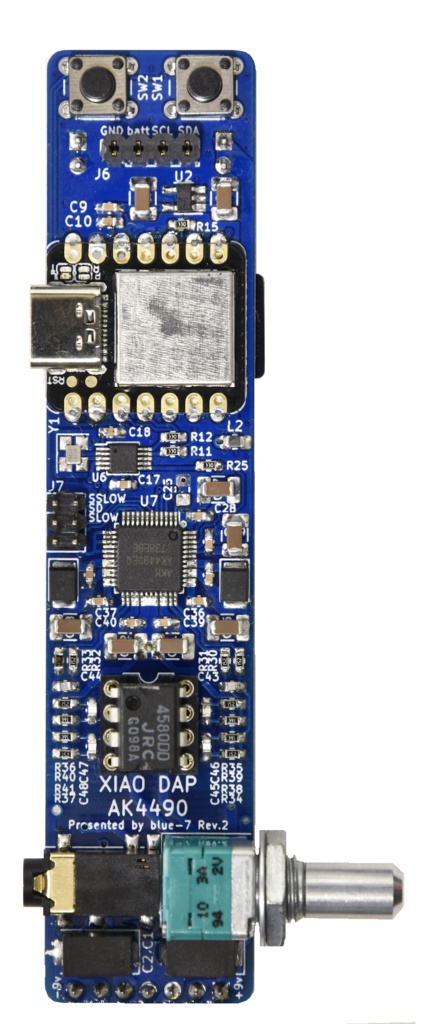

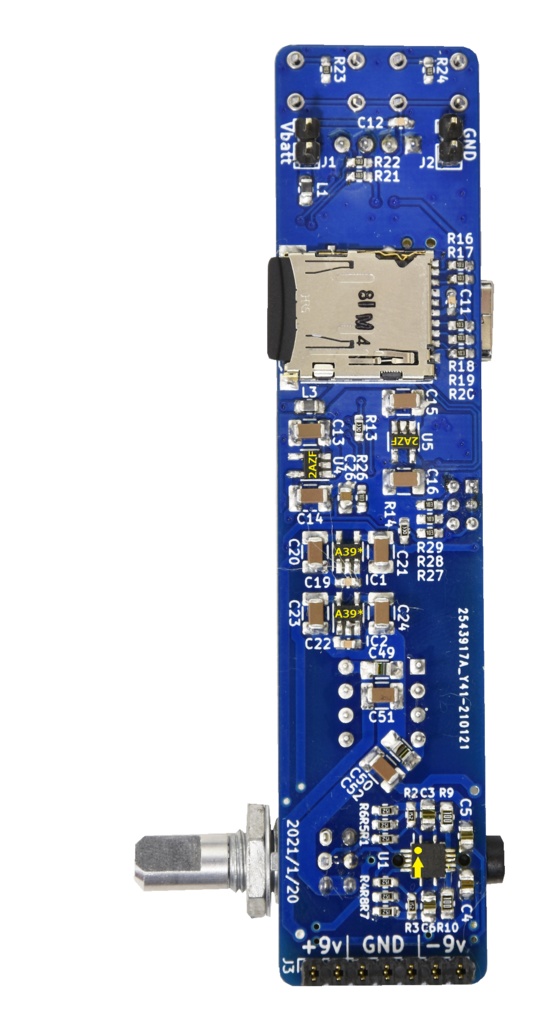

★完売御礼★ AK4490チップの入手が不可能なため、再販予定は現在のところありません。 XIAO DAP AK4490 は、DAC 部に AKM 製 768kHz 32bit 対応の DAC 「AK4490」 と、ヘッドフォンアップとして「TPA6120A2」を使用した超小型な DigitalAudioPlayer です。 また、制御コントローラには SeeeduioXIAO を使用し、MicroSD カードに格納された音楽データをそのまま再生することができます。 ※キャンセルは受け付けておりません。よくご検討の上ご購入願います。
本製品は、キットです!!
- 本製品は、購入者がはんだ付けを行うキットとなっております。 - 難易度としては、かなりな上級者向けになっておりますので、購入前によくご検討ください。 - 完成までのサポートサービスはございませんので、エラー時は自力で解決いただく必要があります。 - パーツは一部のみ付属となり、完成させるためには本品以外にも別途ご用意いただく必要があります。詳しくは下部のマニュアルを参照ください ハンダ付けパーツ:0.5 ㎜ピッチ QFN, 0.5 ㎜ピッチ QFP, 0.65 ㎜ピッチ IC x5, 1608 クラス x 61 個などなど、合計 121 パーツ 想定工作時間:3～6 時間 作成マニュアル https://drive.google.com/file/d/1gM5uuLZg04l4n5Bu_IZmL-c5xVbdY2Xq/view?usp=sharing
主な仕様
入力電源： デジタル部：3.5v ～ 5.25v アナログ部：±9v ～ ±12v 出力端子：3.5 ㎜ ４極 (L+, R+, GND, GND) ディスプレイ：0.96 インチ OLED, 128x64 対応メディア：MicroSD カード (最大 32GB, FAT32)
再生可能フォーマット
44.1kHz 16bit, wavファイル 44.1kHz 24bit, wavファイル 44.1kHz 32bit, wavファイル 48.0kHz 16bit wavファイル 48.0kHz 24bit wavファイル 48.0kHz 32bit wavファイル 88.2kHz 16bit, wavファイル ※音飛びするかも？ 96.0kHz 16bit, wavファイル ※音飛びするかも？
免責事項
・ MUTE 制御用回路は搭載しておりません。電源投入/遮断時や曲の切り替え時にポップ音等がする場合があります。 ・ 本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。 ・本製品は、DCカットを一切行っておりません。イヤホン接続前にはDC漏れなど起きていないことを十分にご確認ください。
その他
詳細は以下をご覧ください https://sites.google.com/view/chikoidac/home/xiao_dap

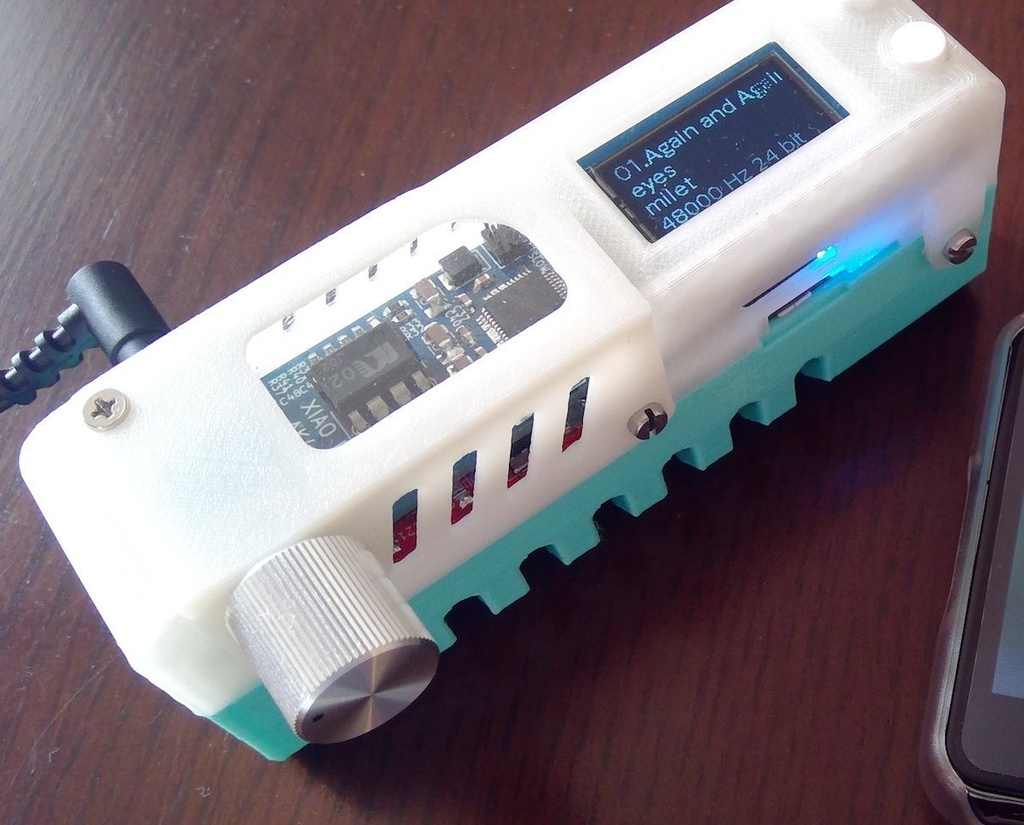

ケースについて
kichitaro さんがケースを頒布しております。ぜひご利用ください https://booth.pm/ja/items/2711070
