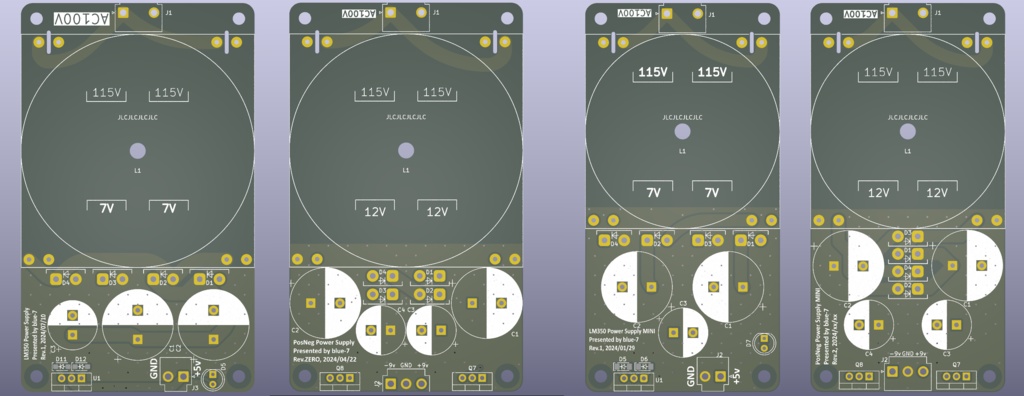

AC100V用の直流電源基板
- 25VAトランス版、+5v電源Digital1,000 JPY
- 25VAトランス版、±9v電源Digital1,000 JPY
- 7VAトランス版、+5v電源Digital500 JPY
- 7VAトランス版、±9v電源Digital500 JPY
AC100V入力用の直流電源基板です。 基板データのダウンロード販売です。 パーツ類は一切付属しません。各自用意してください。 下記４種類をラインナップしています。 ・25VAトランス版、+5v電源 ・25VAトランス版、±9v電源 ・7VAトランス版、+5v電源 ・7VAトランス版、±9v電源 ※キャンセルは受け付けておりません。よくご検討の上ご購入願います。
本製品は、キットです!!
本製品は、購入者がはんだ付けを行うキットとなっております。 - 難易度としては、上級者向けになっておりますので、購入前によくご検討ください。 - 完成までのサポートサービスはございませんので、エラー時は自力で解決いただく必要があります。 - 完成させるためには、別途パーツを用意いただく必要があります。詳しくは下部のマニュアルを参照ください
免責事項
- 本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。 - AC100V を使用します。ヒューズを始めとした安全確保を各自で必ず実施してください。
基板の再頒布について
無償のもの： 非商用利用に限り、実費＋手数料程度で作成した基板の販売可能です。 ただし物理的面識がある方にのみ限定させていただきます。 1）物理的に会ったことある人 は、輸送OK 2）物理的に会ったこと無い人には、物理的に会っての引き渡し 有償のもの： ・物理基板の利用権販売になります。もし、基板をもらった場合はダウンロード版の御購入願います。 ・製造し余った基板の取り扱いは、無償版と同じ扱いです
25VAトランス版、+5v電源
LM350を使用した +5v の電源です。 基板サイズ：60x100 入力：AC100V 出力：+5V, 1.5A 程度 マニュアル： https://drive.google.com/file/d/1aVxmuve0B16Dj6RV2yyOdbbFcK3_SZQx/view?usp=drive_link
25VAトランス版、±9v電源
LEDを基準電圧に用いた ±9v の電源です。 基板サイズ：60x100 入力：AC100V 出力：±9v, ±600mA 程度 マニュアル： https://drive.google.com/file/d/1xpK7uYr7nVbndGufv7T9SMpwscSFnKVn/view?usp=drive_link
7VAトランス版、+5v電源
LM350を使用した +5v の電源です。 基板サイズ：50x100 入力：AC100V 出力：+5V, 600mA 程度 マニュアル： https://drive.google.com/file/d/1xUF0r2580YnlY-3rk5B-t1OkG2NwH7Ou/view?usp=drive_link
7VAトランス版、±9v電源
LEDを基準電圧に用いた ±9v の電源です。 基板サイズ：50x100 入力：AC100V 出力：±9v, ±200mA 程度 マニュアル： https://drive.google.com/file/d/1CxnWggKjzNCmCJ0qztrOITPEVuZCeN0z/view?usp=drive_link
