Mobile PosNeg Battery シリーズ
- Mobile PosNeg Battery 2P LITEDigital0 JPY
- Mobile PosNeg Battery EXTERNAL!Digital0 JPY
- Mobile PosNeg Battery DIRECTDigital0 JPY
- Mobile PosNeg Battery 2P REGUDigital500 JPY
Mobile PosNeg Battery シリーズです。 Mobile PosNeg Battery LITE は専用ページでどうぞ。 https://blue-7.booth.pm/items/4632710
本製品は、キットです!!
- 本製品は、購入者がガーバーデータをもとに基板発注を行うキットとなっております。発注先は JLCPCB を想定したガーバーデータとなっています。 - 本製品は、購入者がはんだ付けを行うキットとなっております。 - 難易度としては、中級者向けになっておりますので、購入前によくご検討ください。 - 完成までのサポートサービスはございませんので、エラー時は自力で解決いただく必要があります。 - 完成させるためには、別途パーツを用意いただく必要があります。詳しくは下部のマニュアルを参照ください
免責事項
- 本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。 - フリーダウンロードですが、著作権は放棄しておりません。商用利用を目的とした再頒布や改変しての再頒布は禁止とします。
基板の発注方法
1) https://cart.jlcpcb.com/quote 2) Add gerber file 3) PCB Qty = 好きなだけ 4) Remove Order Number = Specify a location 5) SAVE TO CART 6) そして購入手続きへ。
Mobile PosNeg Battery 2P REGU
18650 Li-ion 電池 ２本より、DCDC コンバータにて±12v の電源を生成し、LT3045/LT3094 で安定化ます。また、Li-ion 充電制御回路、電池残量計も搭載しています。 ※別途TPS65131モジュール(K-12337)が必要です ファイル： MPNB_2P_REGU_20250205_jlcpcb.zip マニュアル： https://drive.google.com/file/d/1NjDhYt_B5jt5nqSr5988YJZD14oOvoMP/view?usp=drive_link

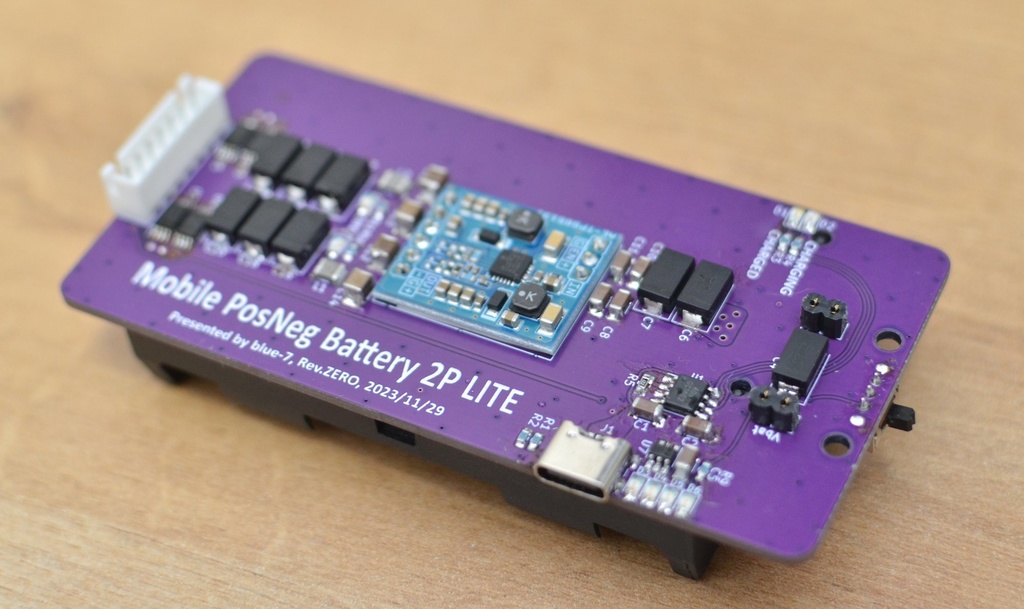

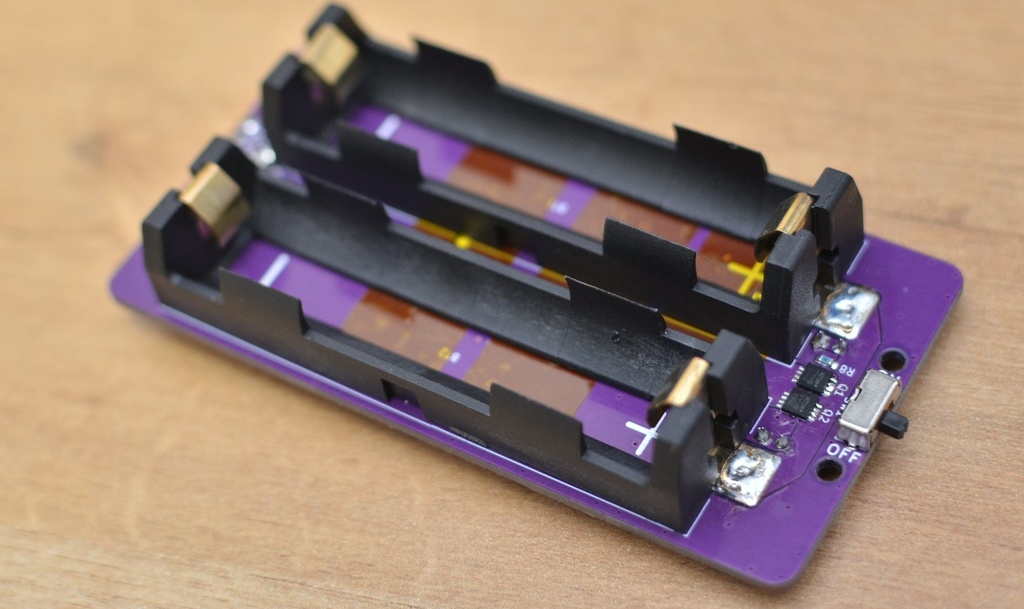

Mobile PosNeg Battery 2P LITE
18650 Li-ion 電池 ２本より、DCDC コンバータにて±12v の電源を生成します。また、Li-ion 充電制御回路、電池残量計も搭載しています。 ファイル： MPNB__2P_LITE_20231129_jlcpcb.zip マニュアル： https://drive.google.com/file/d/1mPbWsj0Uc7uDLOT4w-d3KnqJh1Apad2z/view?usp=drive_link

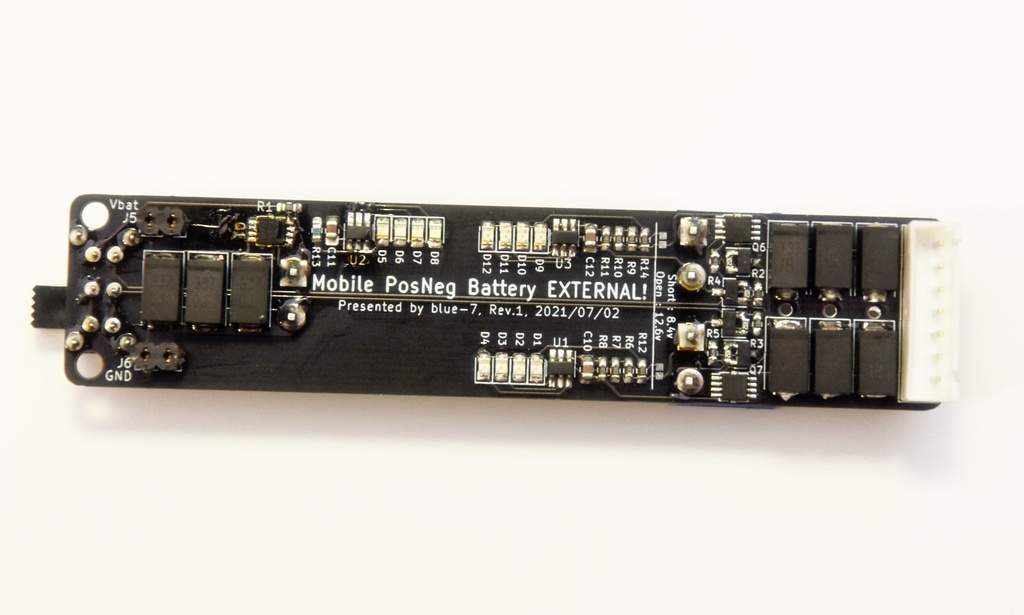

Mobile PosNeg Battery EXTERNAL
すべてを外部供給に。 ファイル： MPNB_EXTERNAL_20210702_jlcpcb.zip マニュアル： https://drive.google.com/file/d/1coKMSI34XSRSPDtjDYzywlKwXINnnw9c/view?usp=drive_link

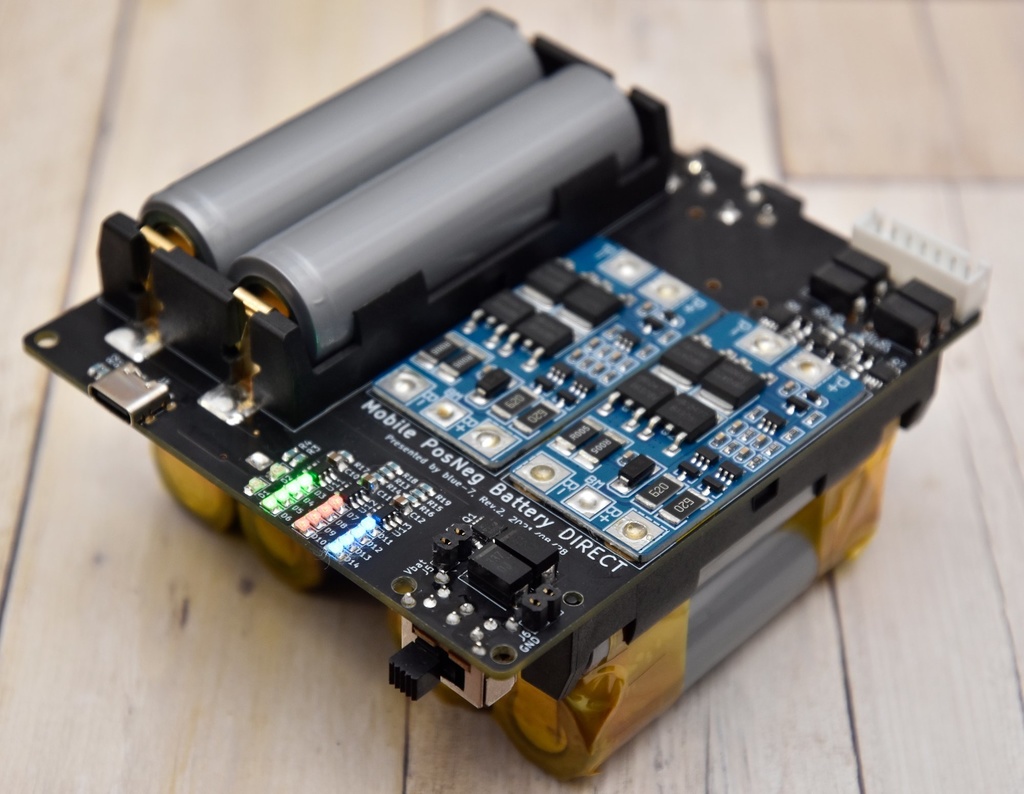

Mobile PosNeg Battery DIRECT
２Ｓバッ直です。 18650 を６本使用します。爆発と職質にお気をつけください。 また、ALLPCB向けのガーバーになっています。 ファイル: MPNB_DIRECT_20210907_allpcb.zip マニュアル： https://drive.google.com/file/d/1OEG4bk-UXoqSvSyCf6bGpO74ZYc1knxd/view?usp=drive_link
