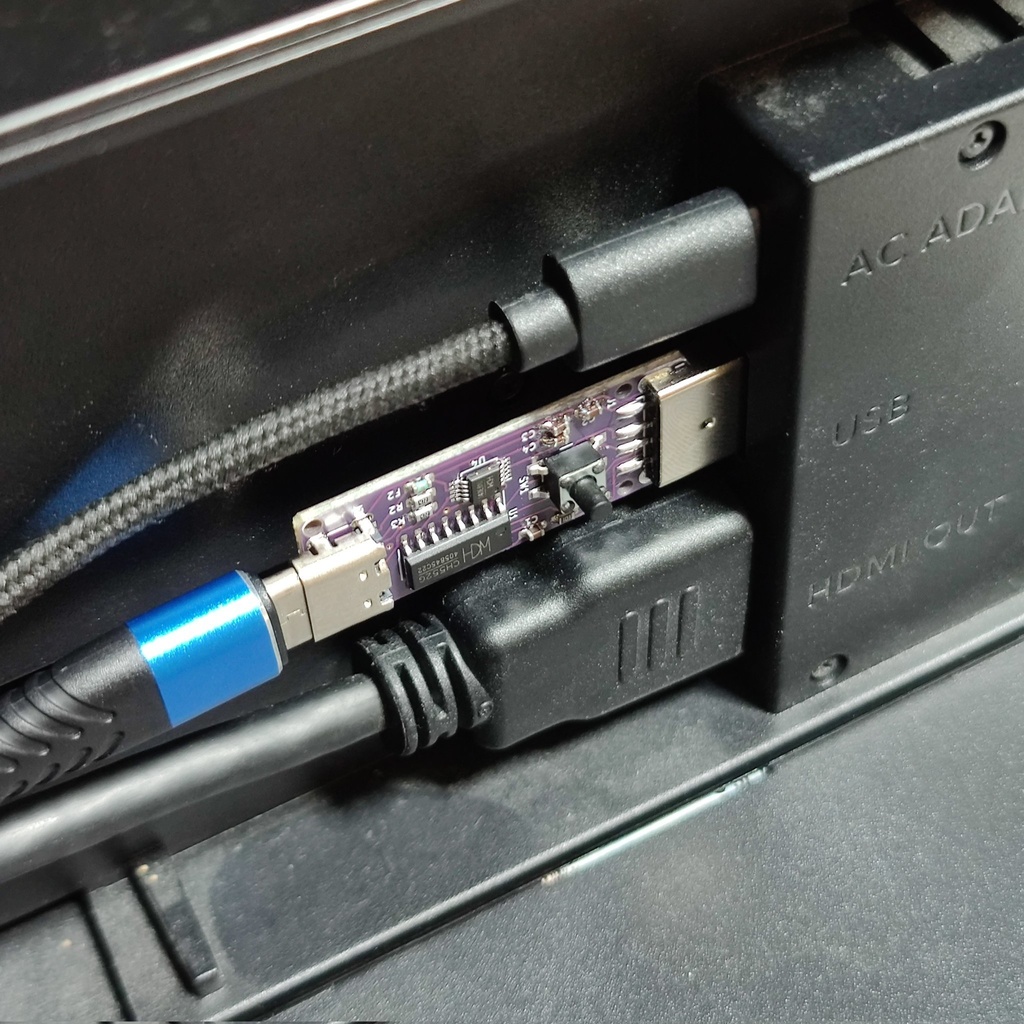

■概要 中国WCH社の8bitマイコンCH552とUSBシリアル変換チップCH340を搭載したマイコンボードです。 Switch/Switch2をNX Macro Controller/Poke-ControllerといったPC用の自動化ツールで制御するために必要な配線類を一つの基板に纏めています。 また、プログラムの制作にはArduinoIDEやSDCC等が使用可能です。 ■使い方 基板上のスイッチを押しながらPCに接続することでブートローダーが起動します。 プログラムの書き込み時は基本的にブートローダーを実行した状態でPCに接続します。 Switch/Switch2の自動化に使用する際はこちらを参考にしてください。 https://bzl.hatenablog.com/entry/2022/11/24/001148 ■開発用ツール ・WCHISPTool 公式のファームウェア書き込みツール .hexファイルの直接書き込みに使用 https://www.wch.cn/download/WCHISPTool_Setup_exe.html 旧ver https://cdn.discordapp.com/attachments/671698808140464158/1044979116572680262/WCHISPTool_Setup.exe ・ch55xduino ArduinoIDEでCH55x系マイコンを使用する為のAPI https://github.com/DeqingSun/ch55xduino ■注意事項 古いOSではシリアル変換モジュール側が認識されない場合がありますが、その際はメーカーサイトよりドライバのインストールが必要となります。 https://www.wch.cn/download/CH341SER_EXE.html 基板の製作を手作業で行っている都合上、実用上の問題はない程度の部品のズレやバリ等がある場合があります。 ツールの使用方法、開発するプログラム等についての質問には基本的にお答えできません。 基板の製作時期によって部品等の構成に若干変更がある可能性があります。 ■仕様 CH552側コネクタ - USB Type A(オス) CH340側コネクタ - USB Type C(メス)
