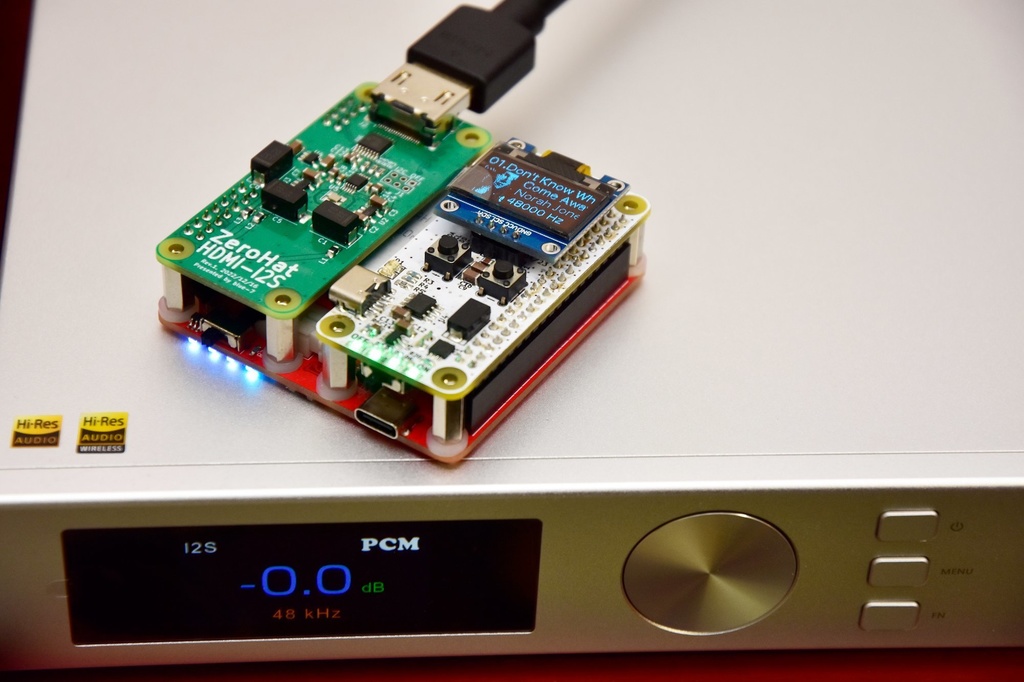

ZERO HAT HDMI-I2S
- Digital0 JPY
ZERO HAT HDMI-I2S は、HDMIコネクタ形式のI2S入力を持つDACとの接続用に、RaspberryPi GPIOのI2S信号を HDMI-I2S形式に変換するためのキットです。 別途I2S送出機として以下が利用可能です。 - Raspberry PI (別途ドライバを作成する必要があります） - XIAO PI DAP ZERO (※Si5351aは実装しない) - XIAO PI DAP - nzc様謹製 Pico Pi DAP Zero / Pico Pi DAP Zero Model B (※Si5351aは実装しない) また、ZERO COMBI と組み合わせることもできます。 ※キャンセルは受け付けておりません。よくご検討の上ご購入願います。 ※接続先DACの HDMI-I2S 結線次第では適合しない場合があります。結線状況をよくご確認の上ご利用ください。
本製品は、キットです!!
- 本製品は、購入者がガーバーデータをもとに基板発注を行うキットとなっております。発注先は JLCPCB を想定したガーバーデータとなっています。 - 本製品は、購入者がはんだ付けを行うキットとなっております。 - 難易度としては、中級者向けになっておりますので、購入前によくご検討ください。 - 完成までのサポートサービスはございませんので、エラー時は自力で解決いただく必要があります。 - 完成させるためには、別途パーツを用意いただく必要があります。詳しくは下部のマニュアルを参照ください ハンダ付けパーツ:0.5 ㎜ピッチコネクタ, 0.65 ㎜ピッチ IC x4, 1608 クラス x 6 個などなど 想定工作時間: ～1 時間
免責事項
- 本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。 - フリーダウンロードですが、著作権は放棄しておりません。商用利用を目的とした再頒布や改変しての再頒布は禁止とします。
基板の発注方法
1) https://cart.jlcpcb.com/quote 2) Add gerber file 3) PCB Qty = 好きなだけ 4) Remove Order Number = Specify a location 5) SAVE TO CART 6) そして購入手続きへ。
