X68000の拡張FDD端子に34ピンフラットケーブルをつなぐための基板
- Ships within 28 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)400 JPY

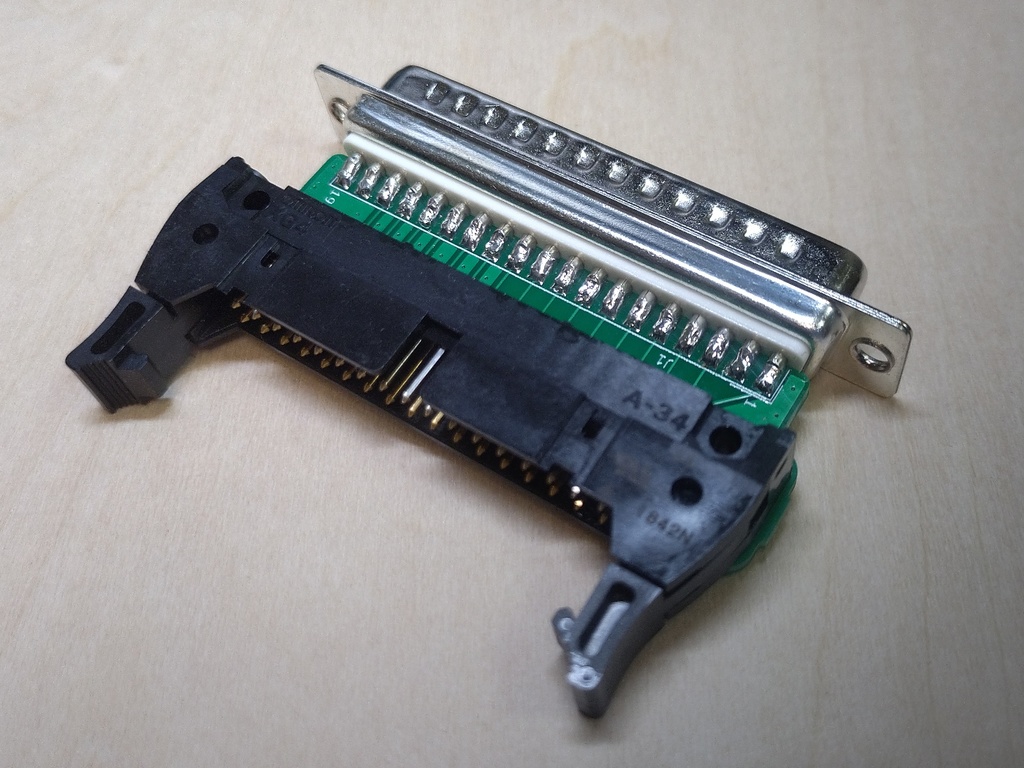

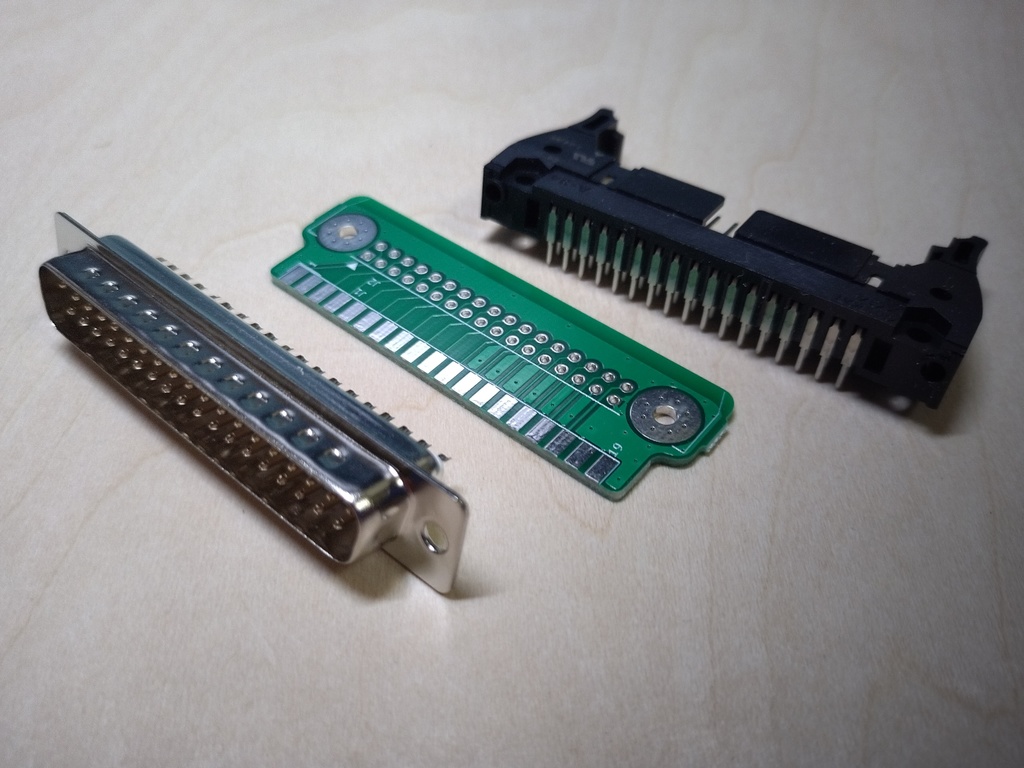

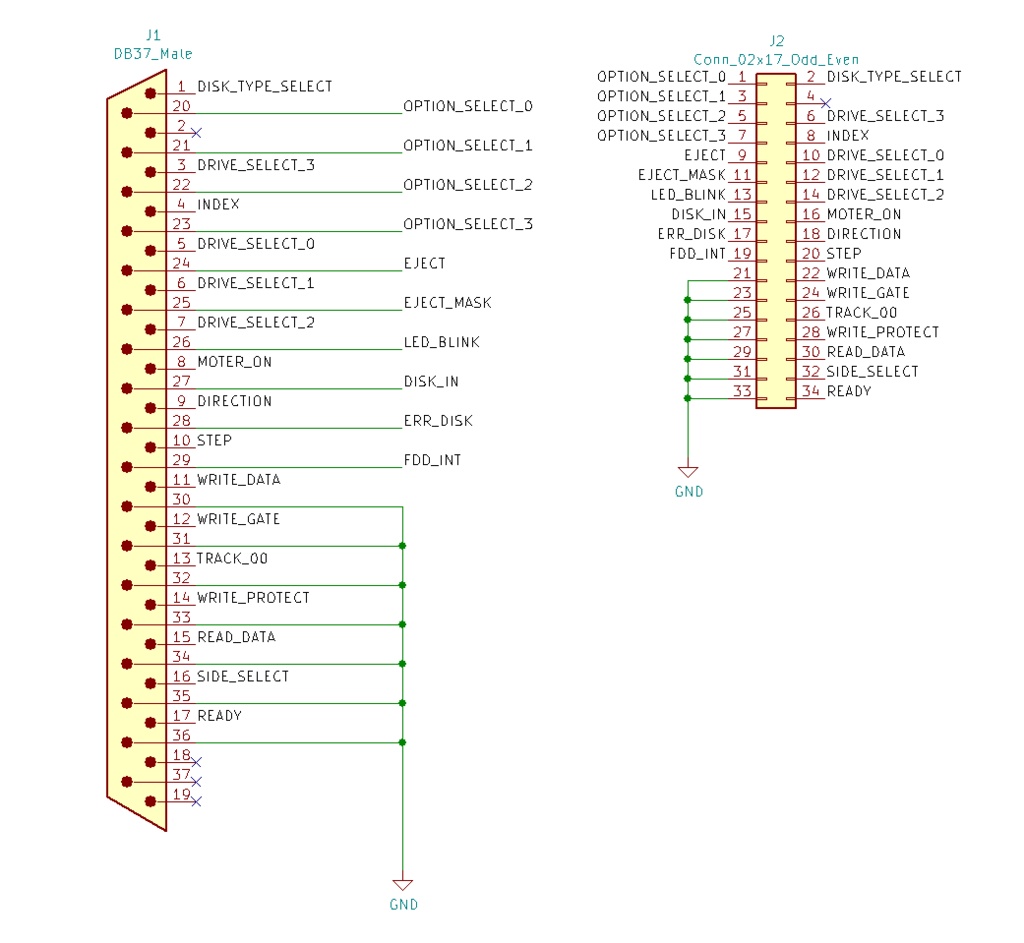

X68000実機とFDX68( http://retropc.net/gimons/fdx68/ )やMinyas-Xを入手された方にとって、次の課題は接続ケーブルの作成ですが、ここで躓いてしまう方は少なくないように思います。 この基板は、X68000背面にあるD-sub 37ピンの増設FDD端子から34ピンフラットケーブルへの変換アダプタを作るためのものです。 比較的入手性の良い部材で作成できることを目標としており、他の方の作品にあるような便利機能は一切ありません。 結線内容については3番目の画像にある回路図を確認してください。 X68000 CompactやX68030はコネクタが異なるため対応できません。 画像1枚目にある基板のみの頒布です。 これ以外の一切の部品類は付属しませんので、以下を参考に部品を調達してください。 基板サイズ: 幅約64mm × 奥行き20.4mm × 厚さ1.6mm
! 注意 ! ご購入前に必ずお読みください
FDX68およびMinyas-X以外との接続を想定していません。 また、基板に全く設定箇所が無い事からも自明な通り、他の方の作品にあるような ・ドライブ番号の変更 ・信号線の挿げ替え といった事はできません。
部品を選ぶ際の参考情報
■フラットケーブル側のコネクタについて 誤接続を防ぐために、ボックスヘッダを使用してください。 ロックレバー付きのものを推奨します。フラットケーブルの着脱がし易くなります。 初代以外のツインタワー型本体ではライトアングル型(水平型やL字タイプとも呼ばれる)ボックスヘッダでないとHDDコネクタ側のケーブルと干渉します。 固定ネジはM2.6を想定しています。 3M、AMP、TE、ヒロセ、オムロン、日本航空電子工業(JST)の各社に対応するように設計してあります。 他社品であっても問題が起こる可能性は低いでしょう。 ■D-sub37ピンコネクタについて 端子同士の隙間が微妙に足りず、取りつけにくいコネクタがあります。 追加工が必要なコネクタ ・HO CHIEN 製 3001-06 ・日本航空電子工業 製 DC-37PF-N 加工無しで取りつけ可能なコネクタ ・第一電子工業 製 17JE-23370-02(D1) ・共立電子産業 扱いの SC-37P ・オムロン 製 XM3A-3721 端子の向きに対して斜めまたは横から滑り込ませる必要があるかもしれません。 このコネクタで上手くいった/上手くいかなかったといった情報をお待ちしております。 [購入履歴]→[注文詳細]→[ショップにメッセージを送る]でご連絡いただけます。 ■フラットケーブルについて 結線図を確認していただければ自明なのですが、AT互換機用として売られている事がある、ケーブルの一部が途中でねじって(ピン並びを入れ替えて)あるフラットケーブルは使えません。ご注意ください。 ■使用するハンダについて 機械的強度や作業性を優先するのであれば、有鉛(共晶)ハンダをお勧めします。 なお、この基板のハンダレベラー処理には有鉛ハンダを使用しています。
取り扱い上の注意

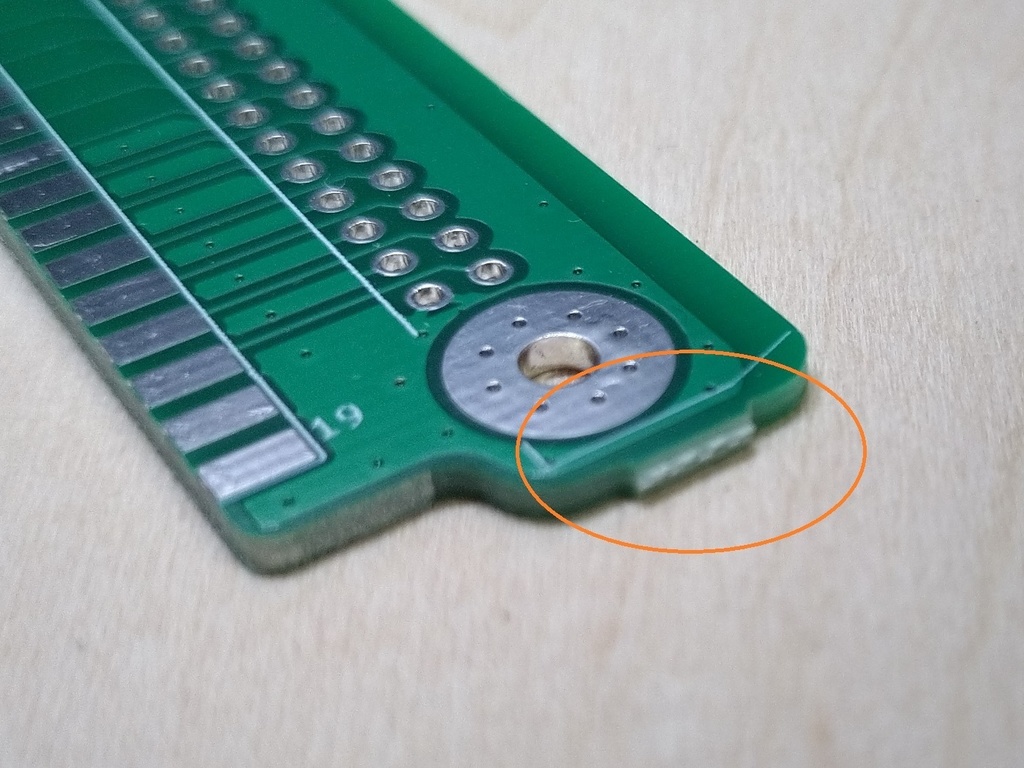

■着脱時に基板を掴まない X68000本体との着脱の際に基板を掴まないでください。 ハンダ割れやパターン剥がれによる接続不良の原因となります。 D-sub 37ピンコネクタの耳の部分(本来であれば固定ネジが通る穴の開いた箇所)を持って着脱してください。 ■静電気に注意 他の機器と接続している状態で、ハンダ付けされた部分に触れないでください。 人体に蓄積した静電気が流れ込み、機器の故障の原因となります。 ■怪我に注意 製造の都合で基板の端の面が荒れています。 安全のために、やすりで軽く削っていただきますようお願いします。 ■HDDコネクタに直結するドングルタイプの機器とは併用しない 初代以外のツインタワー機で使用した場合、HDDコネクタ方向の空間を若干占有します。 (一般的なケーブルより6～8mm程度はみ出ます) このため、HDDコネクタに直結する、いわゆるドングルタイプの機器と干渉します。
