mapo48 自作キーボード トラックボール対応
- 組み立てキット一式15,000 JPY
- 25mmボールベース(写真6枚目以降)700 JPY

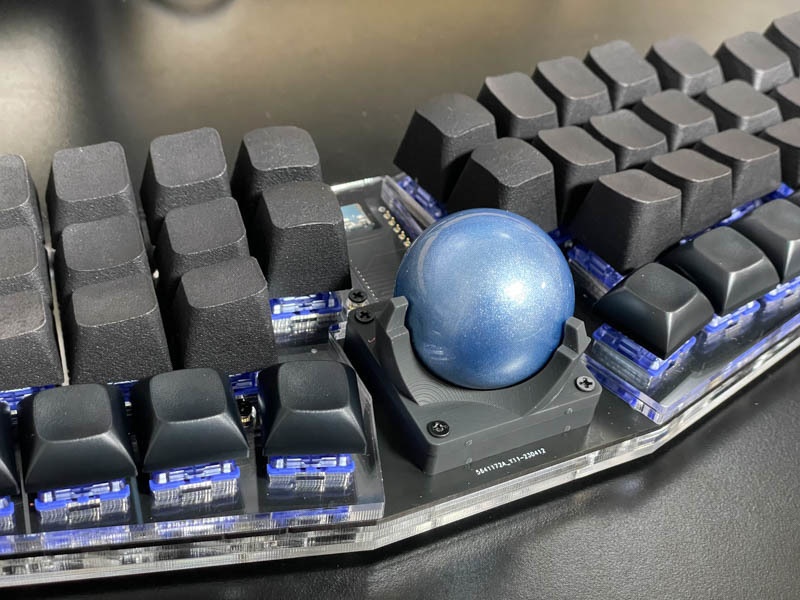

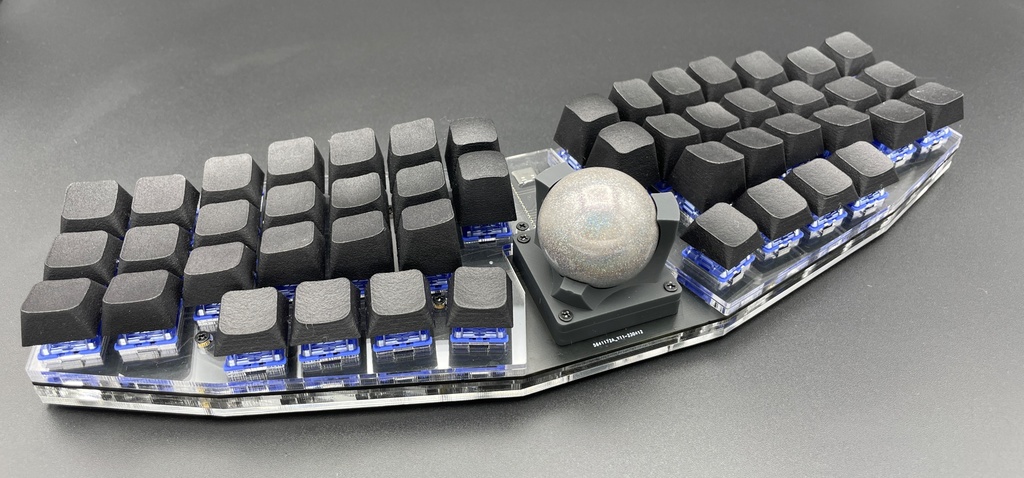

【価格を見直しました】 34mmトラックボール対応 自作キーボード mapo48 親指でトラックボール操作可能な一体型キーボードをコンセプトに設計しました。 ・カラムスタッガード配列 ・トラックボール対応(PMW3360センサー) ・34mmトラックボールベース2種付き ・アクリルミドルプレート付き ・ダイオードはんだ済み ・REMAP対応 ※LEDには対応しておらず、光らせることはできません。
ビルドガイド
https://data-science-learning.com/archives/1441
組み立てキット一式

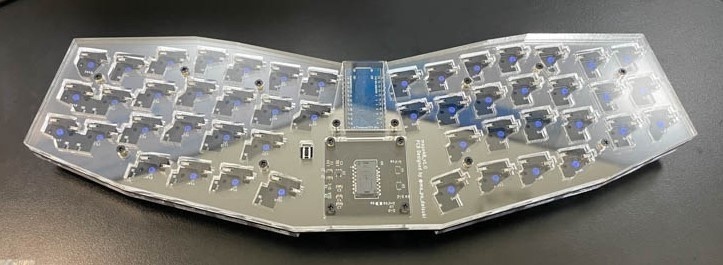

トッププレート … 1組 ミドルプレート(トップ) … 1組 実装済基盤 … 1枚 ボトムプレート … 1枚 ミドルプレート(ボトム)1 … 1枚 ミドルプレート(ボトム)2 … 1枚 カバープレート … 2枚 センサー(PMW3360)・レンズ … 各1個 レンズベース・ボールベース(水平・チルト) … 各1個 Kailhスイッチ用PCBソケット … 48個 タクトスイッチ … 1個 M2スペーサー 9mm … 12個 M2スペーサー 11mm … 4個 M2ネジ 5mm … 24本 M2ネジ 8mm … 8本 ゴム足 … 8個 ※数が多いパーツは予備を入れている場合があります。
キット以外に必要なもの
MX互換スイッチ … 48個 MX互換キーキャップ 1U …48個 Pro Micro … 1個 コンスルーもしくは、ピンヘッダ(Pro Micro用) … 2本 34mmトラックボール交換球 … 1個
必要な工具
はんだこて はんだ プラスドライバー(M2ねじが回せるもの)

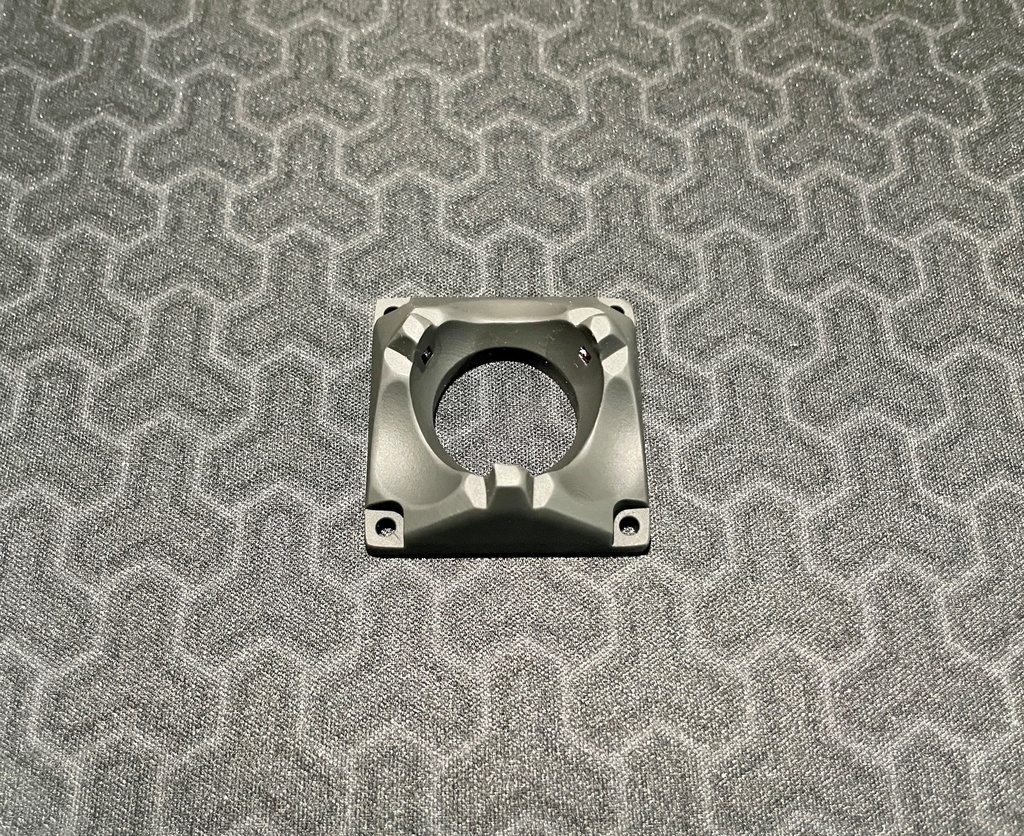

25mmボールベース

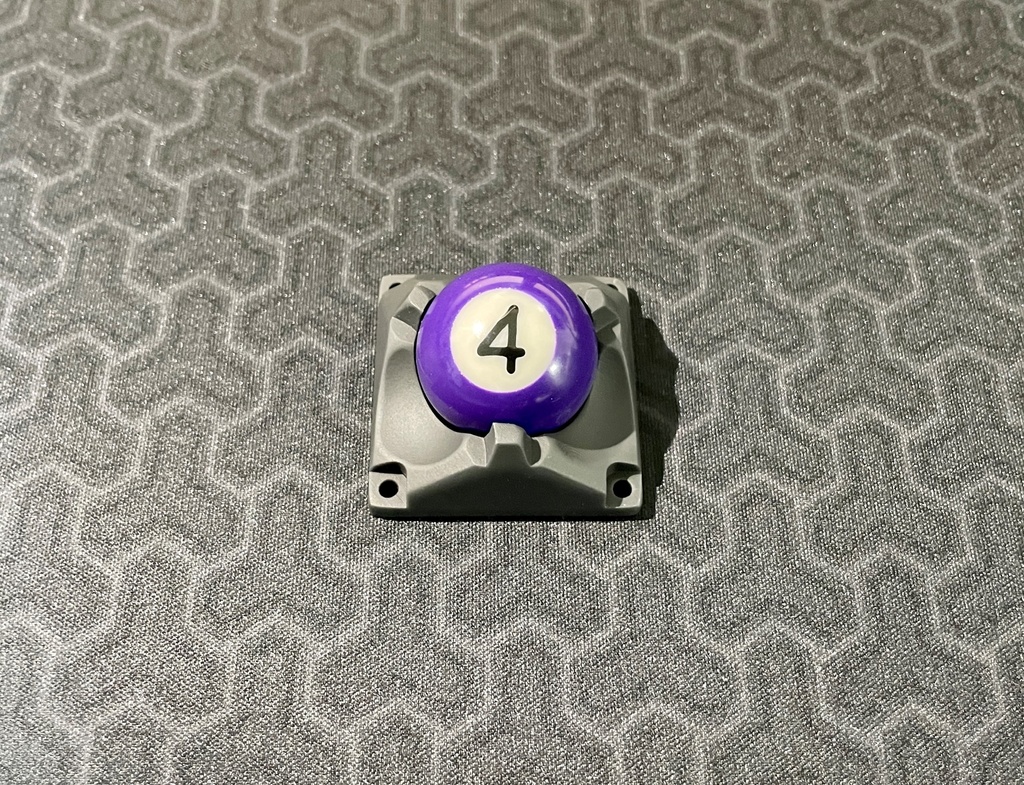

25mmボールベース … 1個 25mmビリヤード玉 … 1個 *ビリヤード玉の色は、PMW3360センサーで動作確認できたものからランダムでお付けいたします。 *ビリヤード玉で問題無く動作しますが、滑らかさ・センサー応用性はペリックスの25mm玉が一番良いと思います。 https://amzn.to/3KCor3K
