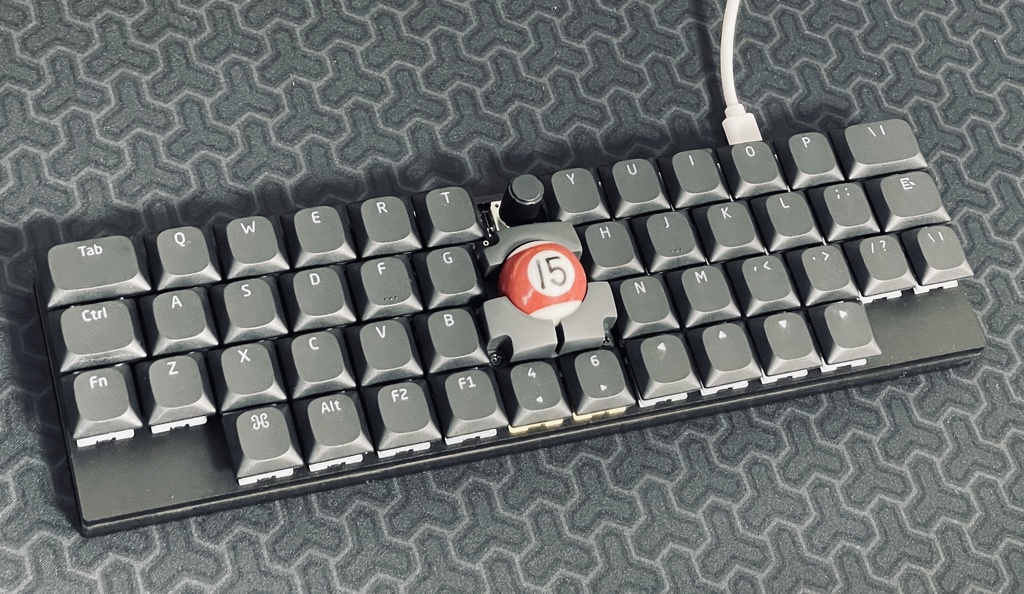

【試作品】mapo46rp_row 自作キーボード トラックボール対応
- Ships within 4 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)12,000 JPY

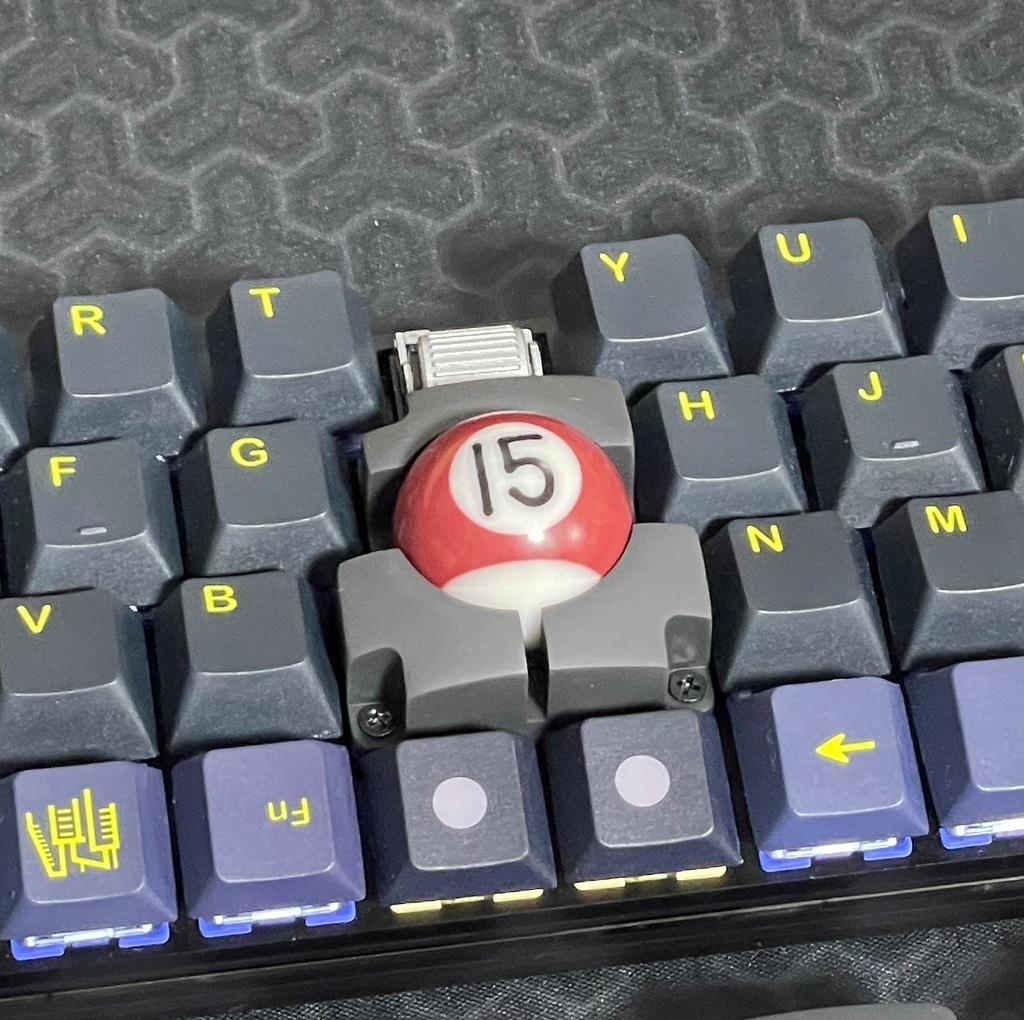

25mmトラックボール対応 自作キーボード mapo46rp_row 試作品のため、価格は原価より安い水準にしております。 不具合があった場合はすぐにご連絡お願いいたします。 本商品の設計コンセプトは、 コンパクトさが欲しいけど、チルトしたカラムスタッガードに慣れ過ぎて通常配列に戻れなくなったので、左右対称ロウスタッガードにしてみたらいい感じ! です。 ・ロウスタッガード配列 ・RP2040 ・トラックボール対応(PMW3360センサー) ・25mmトラックボールベース ・ロータリーエンコーダ(EVQWGD001) ・アクリルミドルプレート付き ・RP2040、ダイオードはんだ済み ・Vial対応 ・トッププレートが2種類あり、すべて1uキーでも組立可能です ※EC12互換のロータリーエンコーダにも対応しておりますが、ノブの直径が大きいとキーに干渉します。また、EC12互換のロータリーエンコーダはキットに含まれません。 ※LEDには対応しておらず、光らせることはできません。
ビルドガイド
https://data-science-learning.com/archives/1599
組み立てキット一式
トッププレート … 2種類1枚ずつ ミドルプレート(トップ) … 1枚 実装済基板(ファームウェア書き込み済み) … 1枚 ボトムプレート … 1枚 ミドルプレート(ボトム) … 2枚 センサー(PMW3360)・レンズ … 各1個 ボールベース … 1個 Kailhスイッチ用PCBソケット … 50個 ロータリーエンコーダ(EVQWGD001) … 1個 M2スペーサー 7mm … 4個 M2スペーサー 10mm … 3個 M2ネジ 5mm … 11本 M2ネジ 8mm … 3本 ゴム足 … 8個 25mmビリヤード玉 … 1個 ※数が多いパーツは予備を入れている場合があります。
キット以外に必要なもの
MX互換スイッチ … 46個 MX互換キーキャップ USBケーブル(キーボード側はType-C) 用意すると好ましいもの: 25mmトラックボール交換球 … 1個 ※ビリヤード玉でも十分に操作可能ですが、より滑らかな動作を求める場合はご検討ください。
必要な工具
はんだこて はんだ プラスドライバー(M2ねじが回せるもの)
