RISC-V MCUマイコンボード基板 Suzuduino UNO V1b
RISC-V MCUマイコンボード基板 Suzuduino UNO V1b
RISC-V MCUマイコンボード基板 Suzuduino UNO V1b
RISC-V MCUマイコンボード基板 Suzuduino UNO V1b
RISC-V MCUマイコンボード基板 Suzuduino UNO V1b

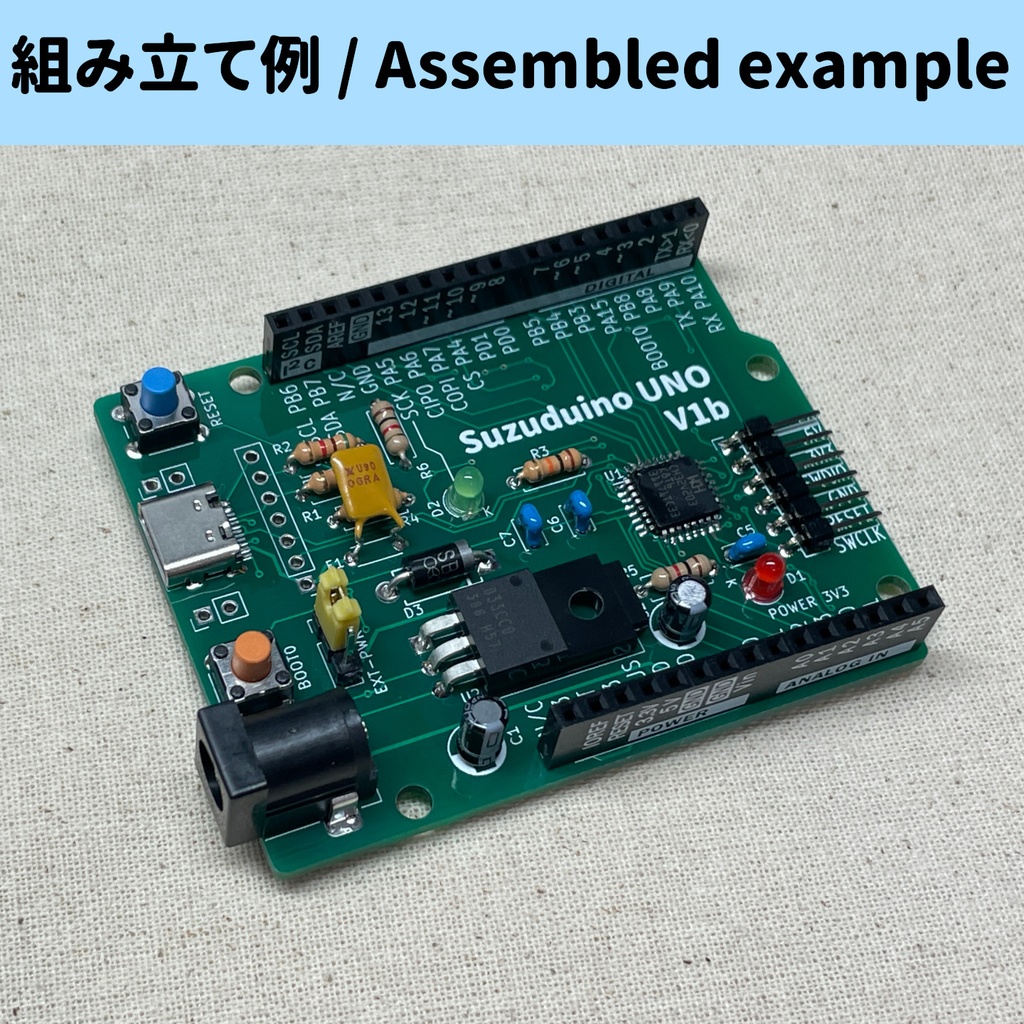

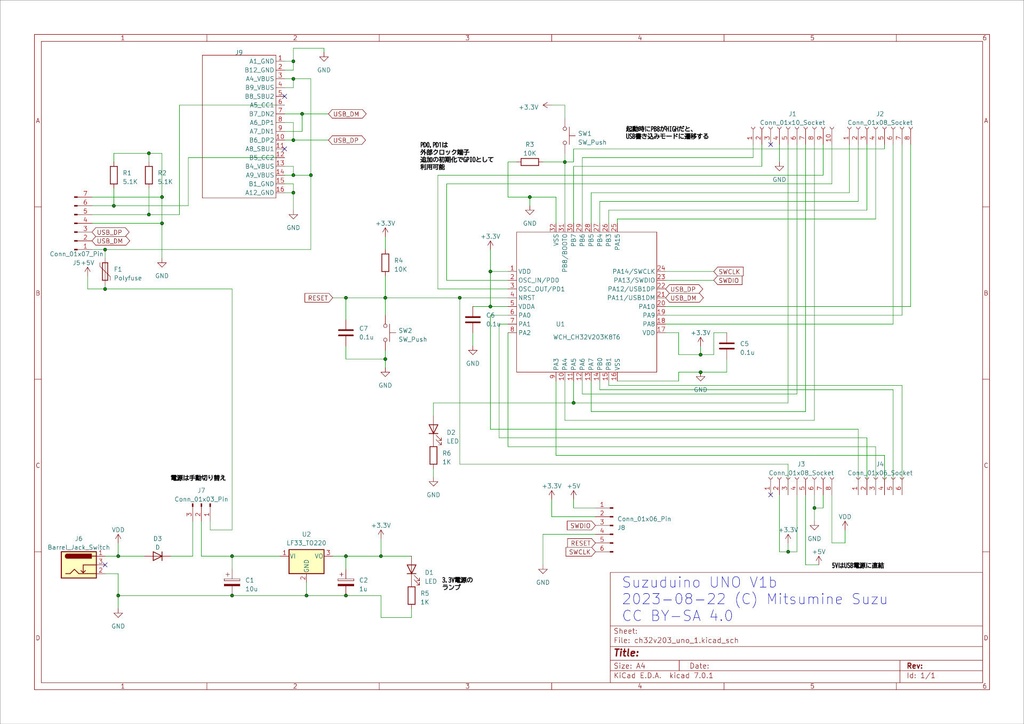

RISC-V MCUのWCH CH32V203K8T6を採用したマイコンボード "Suzuduino UNO V1b" の基板です。慣れ親しんだAruduino UNO形状で、CH32Vチップのプロトタイピングに便利な基板としました。 この商品は上級者向けです。組み立て、開発環境の調査・手配はご自身でお願いします。 詳細は https://github.com/verylowfreq/suzuduino-uno-v1/ にて。 "Suzuduino UNO V1b" is a prototyping board with WCH CH32V203K8T6 in the famous Arduino UNO form factor. This product is just a PCB for advanced makers. Build the board and prepare the software development environment by yourself. Soldering 0.5mm pitch IC is needed. Visit https://github.com/verylowfreq/suzuduino-uno-v1/ for details. Use GitHub Discussion if you have a question.

基板（通常版）/ 基板（イラスト版）

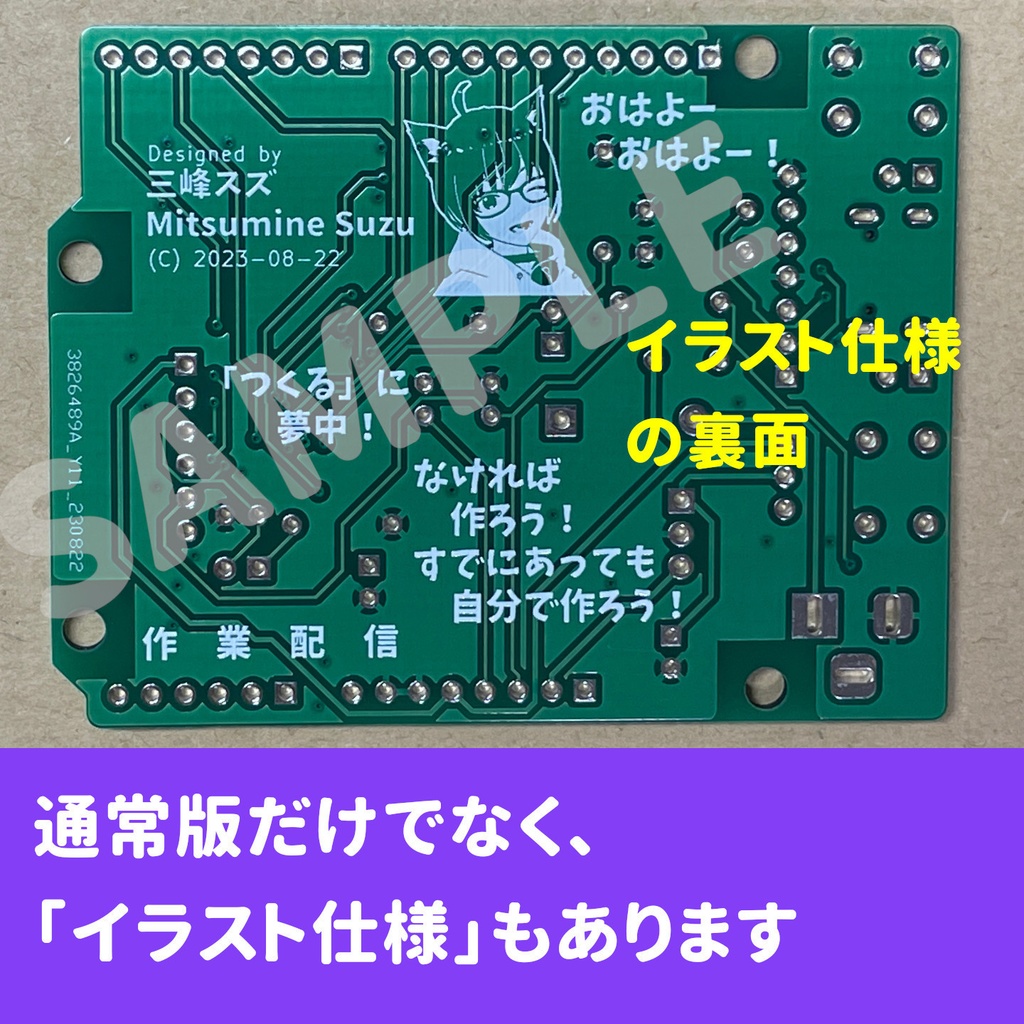

基板のみです。どちらかを必ず購入してください。PCB only. 単体でも購入できますし、以下のオプションと組み合わせることもできます。 Buy PCB alone and also buy with following option. 「イラスト版」は裏面にイラストが描かれています。機能は通常版と同一です。In "Variation of illustration", the illustration is drawn in backside. Same in function as normal one.

オプション◆部品もセットで

基板と一緒に購入してください。Buy with PCB. 必要な部品をセットにしてお送りします。Type-Cコネクタは変換基板です。その他、部品は同等品に差し替えている場合もあります。

オプション◆部品もセットで、さらに一部実装

基板と一緒に購入してください。Buy with PCB. 必要な部品に加えて、Type-Cコネクタ、IC、デバッグ用ピンヘッダを実装した状態でお送りします。Type-Cコネクタは表面実装です。

オプション◆完成状態で

基板と一緒に購入してください。Buy with PCB. すべての部品を実装した状態で発送します。

組み立て / Build

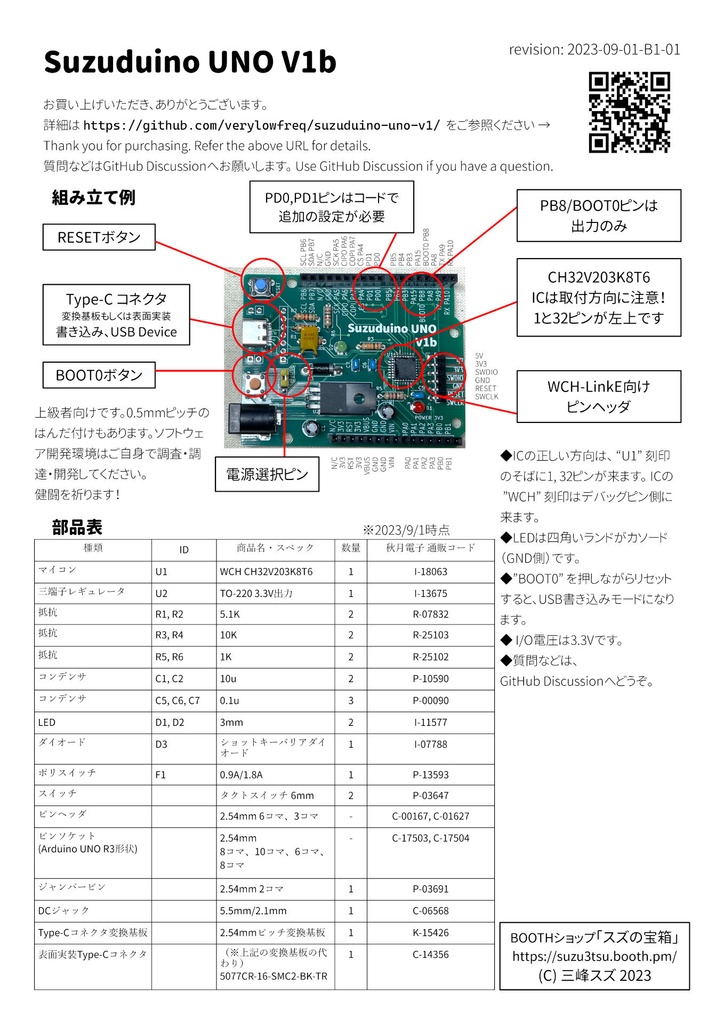

はんだ付けが必要です。 基板の刻印と部品表を照らし合わせて、組み立ててください。 ICは0.5mmピッチです。方向に気をつけつつ、ブリッジしないよう、慎重にはんだ付けしてください。 Type-Cコネクタは変換基板もしくは表面実装品が利用できます。 Type-CコネクタとICのはんだ付けに不安を感じる場合は、一部実装済みのセットがおすすめです。

開発環境 / Software development

データシートやWCH社のホームページ、GitHub等での公開レポジトリを探すと、開発環境やライブラリはいくつかあるようです。 WCH社ではMounRiver IDEを案内しています。openwchによるArduino移植もあり、わたしはこれを使っています。 GitHubにサンプルプログラムを用意していますので、そちらもご参照ください。 USB経由でソフトウェアの書き込みができます (WCHISPStudio)。

発送 / Shipping

匿名配送のあんしんBOOTHパックでお送りします。複数個購入しても送料は同じです。 注文時の表示をご確認ください。 (For the address within Japan, I'll send by Anshin BOOTH pack; an anonymous shipping method provided by BOOTH. Please check the details on the order page.) 海外の住所へは転送サービスが利用可能です。 For overseas address, forwarding service is available. Please note that you must purchase PCB, and you can purchase option (same amount of PCB you buy).
