ESP32-C3マイコン プロトタイピング基板（C形）
ESP32-C3マイコン プロトタイピング基板（C形）
ESP32-C3マイコン プロトタイピング基板（C形）
ESP32-C3マイコン プロトタイピング基板（C形）
ESP32-C3マイコン プロトタイピング基板（C形）
ESP32-C3マイコン プロトタイピング基板（C形）

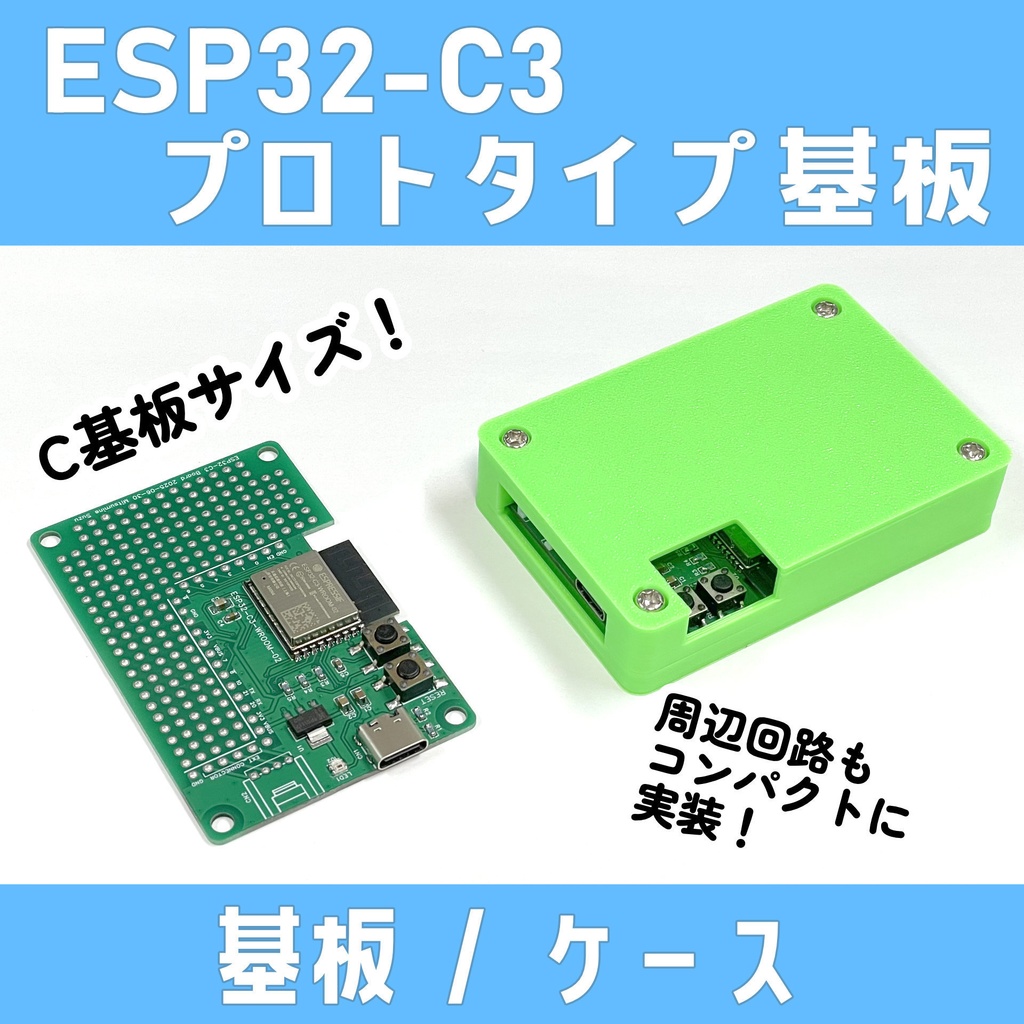

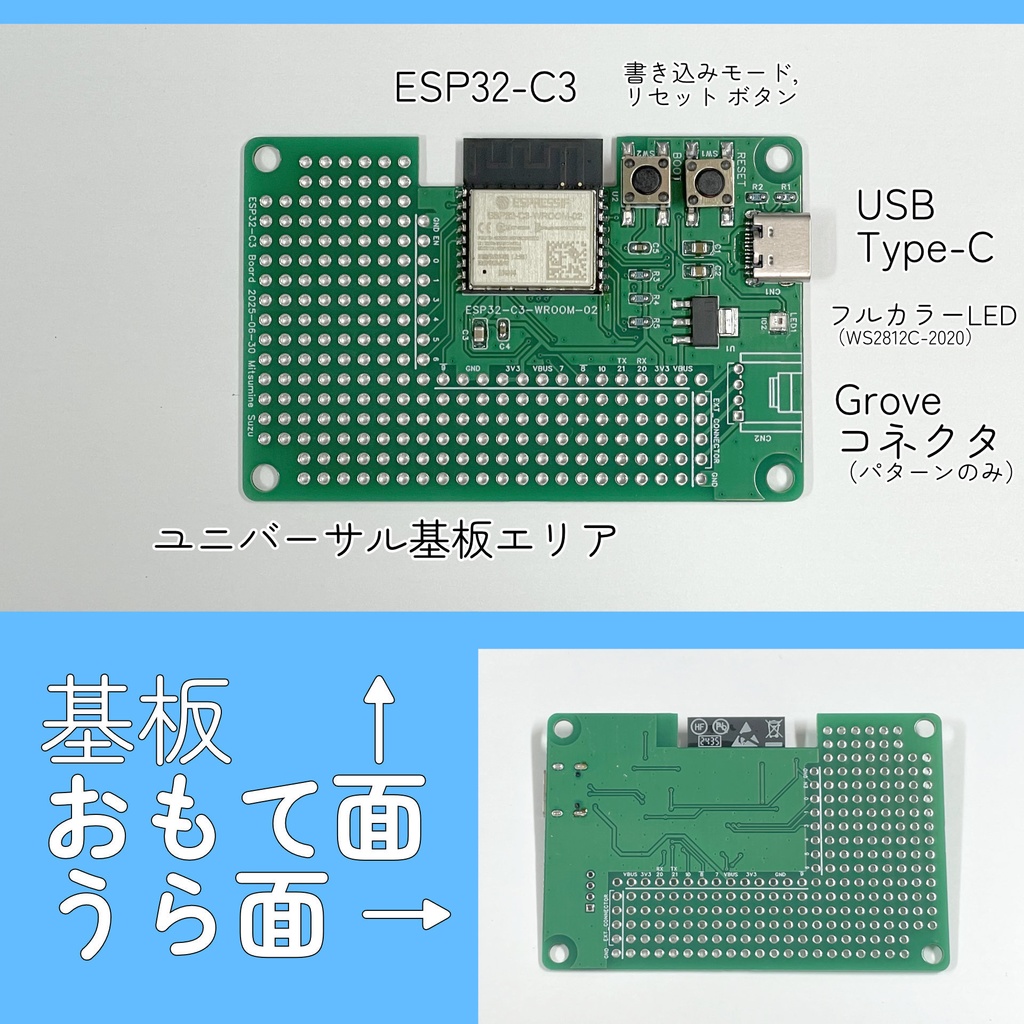

WiFiマイコン ESP32-C3を搭載した、試作や一点物の製作に便利なマイコンボードです。C基板と同じ寸法（72x48mm）にESP32-C3-WROOM-02回路を搭載しました。ユニバーサル基板エリアを用意しているので、基板1枚に周辺回路もスマートに収められます。 資料： https://github.com/verylowfreq/board_esp32series_prototypingboard

「完成品」

部品をすべて実装した状態の基板をお送りします。動作確認用のプログラムが書き込まれています。

「完成品 + ケース」

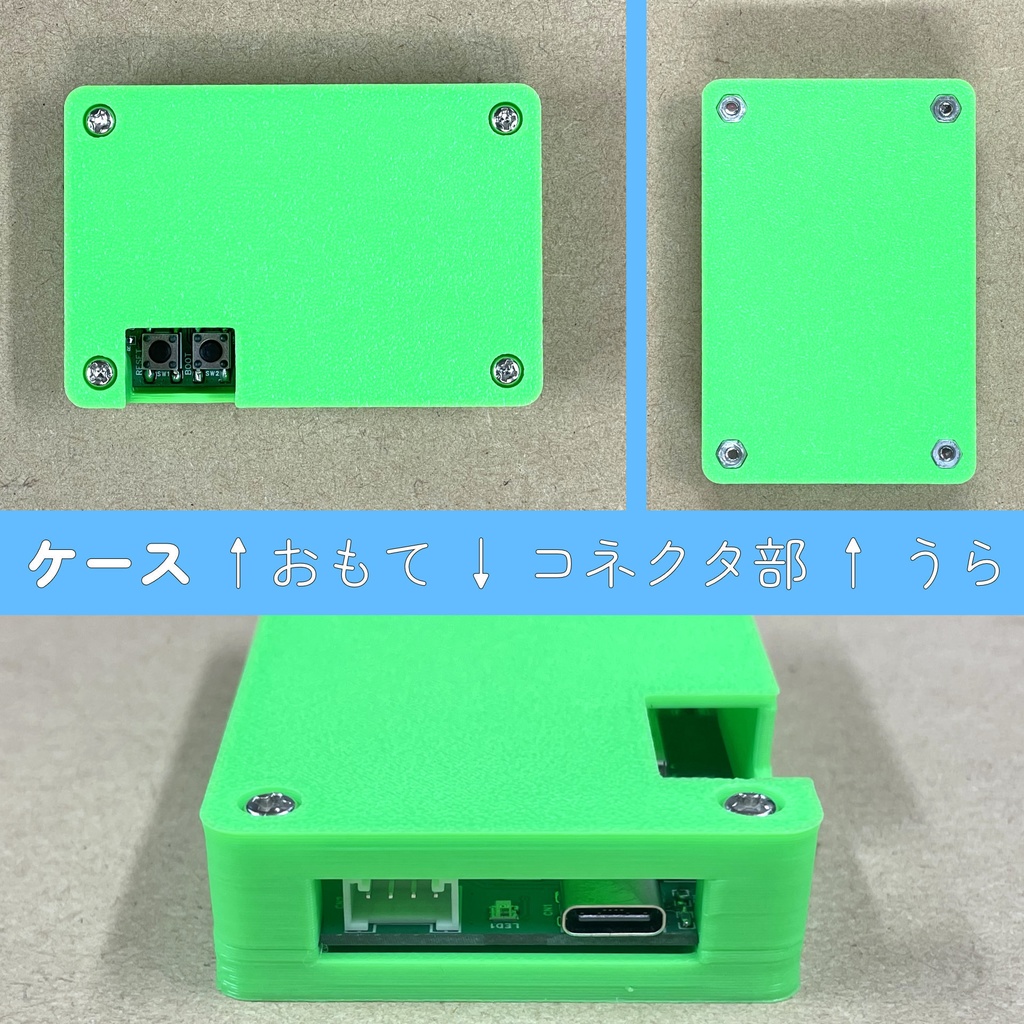

部品をすべて実装した状態の基板に加えて、3Dプリンター製のケースをお送りします。 このケースはType-Cコネクタ、Groveコネクタ、RESET,BOOTボタンに対応した穴が開いています。 ケースを開けるにはプラスドライバーが必要です。

「基板＋部品」

基板と必要な部品をセットにしてお送りします。部品の実装はご購入者ご自身でお願いします。

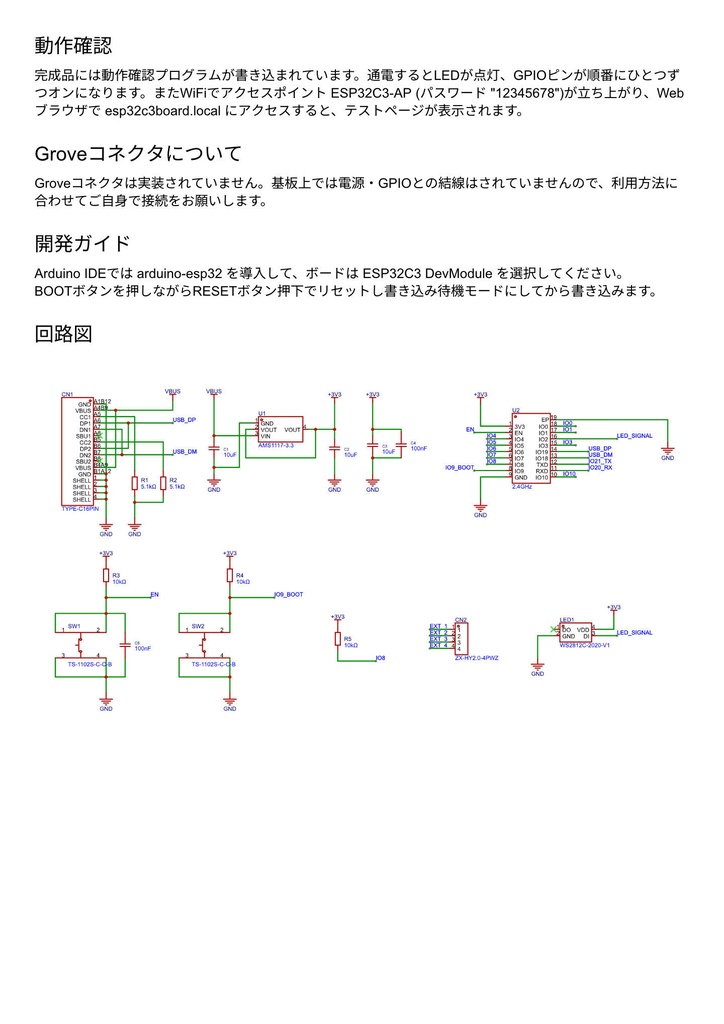

プログラムの書き込み方法

BOOTボタンを押しながらRESETボタンを押すと、ESP32-C3がプログラム書き込み待機モードになります。この状態でArduino IDEやPlatformIOなどから書き込んでください。

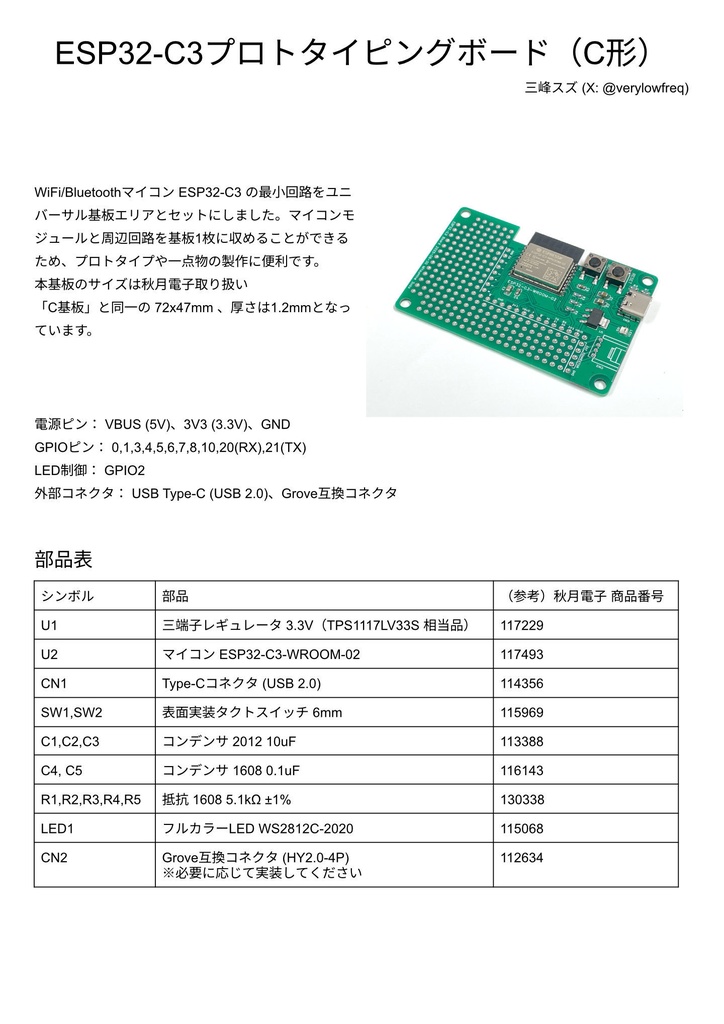

仕様

◆ マイコンモジュール： ESP32-C3-WROOM-02-N4 ◆ LED： WS2812C-2020 （GPIO2に接続） ◆ GPIOピン： 0, 1, 3, 4, 5, 6, 7, 8, 9, 10, 20, 21 ◆ 給電方法： USB Type-Cからの5V ◆ USB機能：USBシリアル、USB経由での書き込み。 ◆ 外部コネクタ：Groveコネクタを実装できます。基板上で配線はしていないので、EXT_CONNECTORピンを利用して任意の利用が可能です。 ◆ 基板寸法： 47x72x1.2mm ◆ ケース寸法： 53x78x17mm

備考・参考情報

◆ 完成品は手作業ではんだづけ、組み立てをしています。できるだけきれいに実装しますが、実用上支障のない汚れはご容赦ください。 ◆ ケースは3Dプリンター製で、一般的に市販されている樹脂製品とは製造方法が異なります。実用上問題のない表面の乱れやバリなどはご容赦ください。
