- Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
![[となモ8]フィラメントLEDコントローラー(予定より電流多め・排熱注意)](https://booth.pximg.net/51f246f7-92b1-4b84-87e2-898d97316db5/i/7713692/ad540123-68ba-4fb5-a631-49288f97c751_base_resized.jpg)
![[となモ8]フィラメントLEDコントローラー(予定より電流多め・排熱注意)](https://booth.pximg.net/51f246f7-92b1-4b84-87e2-898d97316db5/i/7713692/324d5e96-6af8-4664-b69a-f23061c95bd4_base_resized.jpg)

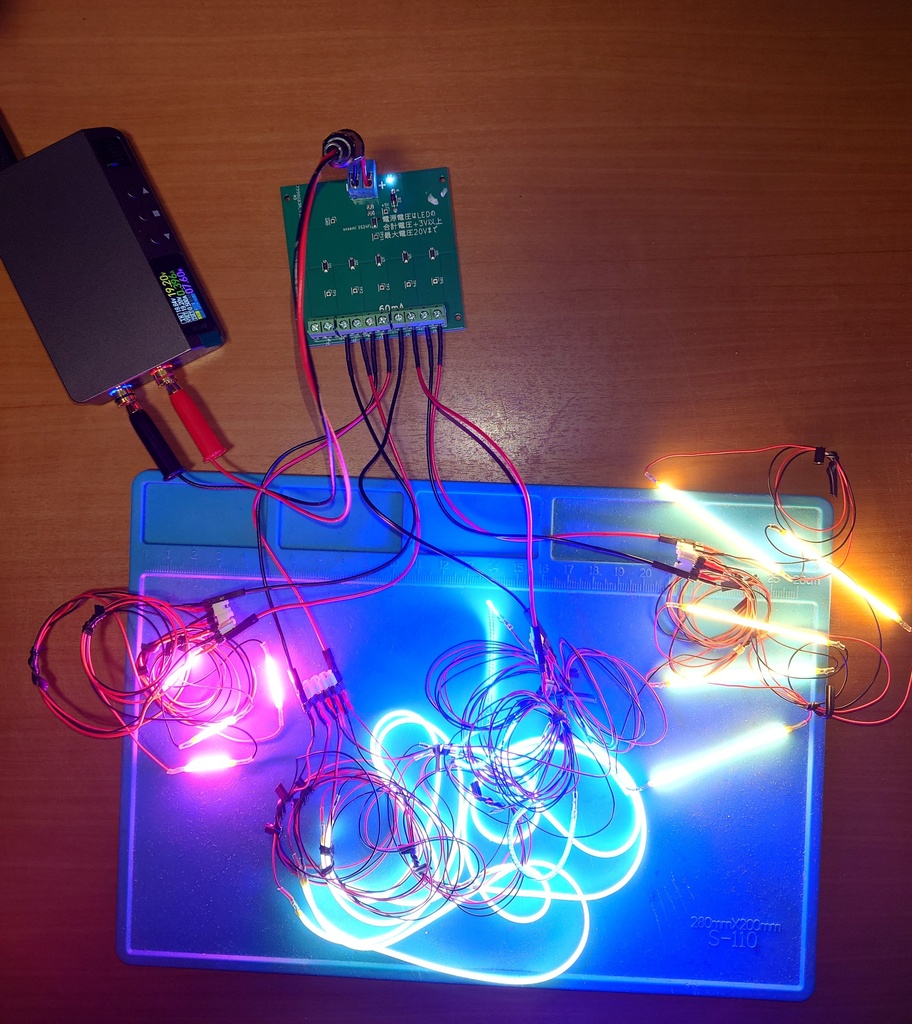

フィラメントLEDを光らせるためだけの基板です 本当は60mAで出力するつもりだったのですが100mAの定電流ダイオードを付けてしまいました 調光機能はありません 入力は20Vまで 5系統まで出力できます。全ての出力が100mAを出力します 電源電圧は5V-20Vまで 5.08mmのターミナルコネクタを半田付けしています またACアダプター用の5.5mm/2.1mmのDCジャック(センタープラス)をお付けします 保護用のショットキーダイオードと定電流ダイオードを間に挟んでいるため、 LEDの降下電圧+2.8Vの電圧が必要です
熱くなります
予定より大きめの定電流ダイオードを付けてしまったため、LEDの電圧に対してあまり大きな電圧を掛けないでください めっちゃ熱くなります 3VのLEDには入力は6-9V程度に留めてください 3VのLEDを直列に5個つなげた場合は18Vが最適になります(実際はもうちょっと低くてもいいですが) あまり熱くなると定電流ダイオードがシャットダウンして消灯→冷えたら点灯を繰り返すようになります そうなったら電圧を落としてください
テスト用に
テストピンの穴があいてます 測定などに使用したい場合も便利です 入力電源部分の+5Vというシルクは間違っています 入力電源によって電圧は変わります
赤字です
次の機会があるかわかりませんが、あってもこの値段にはなりません
