【1/80 16.5mm】【3Dデータ】A-155型曲線スラブR790_R730_5°
- R730_5_A155_曲線スラブダウンロード商品¥ 1,980
- R790_5_A155_曲線スラブダウンロード商品¥ 1,980

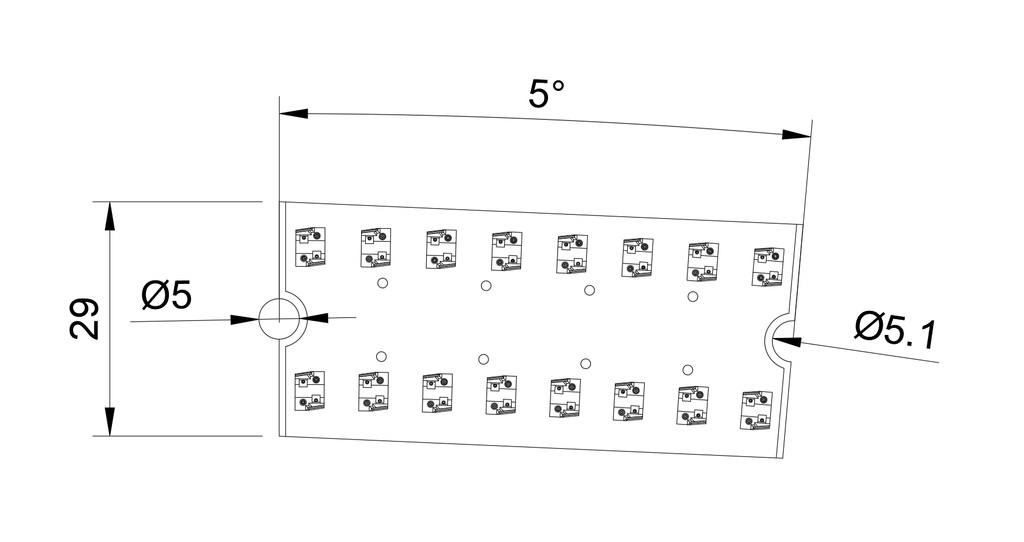

1/80、16.5㎜ゲージ（16番、HOゲージ）用の曲線スラブの３Dデータです。 ３Dデータを出力可能な環境をお持ちの方向けのデータ商品となります。 半径R790mmまたはR730mmの2種類からお選びいただけます。どちらも5度刻みの曲線となります。 code83（レール高さ0.083インチ）レールを差し込むことで、曲線区間のスラブ軌道を再現できます。 KATO製のHOフレキシブル線路や、HOユニトラックのレールが同規格（code83）ですので利用可能です。 外観は在来線用「A-155型スラブ」と、曲線区間や盛土区間等で使用される「直結7型」線路締結金具をモチーフにしています。 code83レールを使用した場合、路面からスラブ下面までの高さが5.6mmとなります。4mmのプラ板やコルクボード、ゴムマットなどを挟むことでKATOのユニトラックと高さを揃えることができます。 スラブ同士の接続面にはφ5.1の切り欠きがあります。 スラブの片側にΦ5.0の杭を設けたモデルも付属します。 光造形３Dプリンターなどで出力してご使用下さい。 線路を締結する金具のモールドは折れやすいですので、組み立て時の扱いにご注意下さい。 内容ファイル(zipファイルに格納） 01_R790_5°またはR_730_5°曲線スラブ.stl（造形出力用） 01_R790_5°またはR_730_5°曲線スラブ.step（データ編集用） 02_R790_5°またはR_730_5°曲線スラブ_片側杭あり.stl（造形出力用） 02_R790_5°またはR_730_5°曲線スラブ_片側杭あり.step（データ編集用）
利用規約
1．はじめに 本品は３Ｄデータ形式での販売です。 本品を購入された方は、本規約に同意されたものとみなします。本データは著作物であり、著作権は合同会社日本平精密模型に帰属します。 本データによって生じた損害について、当方は一切の責任を負いません。 2．データの取り扱いについて 本データは3Dプリンターで造形することを前提とした商品です。3Dプリンターの扱いを含め、造形にはある程度の経験と知識を必要とします。 造形の向きや造形時のパラメーターは、お手持ちの機材やお使いの材料特性によって異なります。ユーザー様で調整をお願いいたします。 ユーザー様の環境に製品データのジオメトリが適合しない場合は、3Dcadソフトで編集用のstepファイルを開き、各種ジオメトリを変更してください。 データを再配布することや、再販売することはおやめください。 3．禁止事項 以下の行為を禁止とします。 ⑴商用、非商用問わず、本データのジオメトリに一切の改変を加えることなく再配布または再販売すること ⑵本データのジオメトリに一切の改変を加えることなく３Dプリンターで出力造形した物を販売すること ⑶その他公序良俗に反する行為に利用すること
更新履歴
【2025年6月5日更新】 ⑴R730_曲線スラブの下面のモルタルのモールドが、他の軌道スラブのものより0.2mm幅広になっていたため、修正しました。 【2026年9月1日更新】 ⑴価格を改定しました。 ⑵スラブの片側にΦ5.0の杭を設けたモデルを追加しました。
