DYA2 トラックボール・タッチセンサー付き無線分割キーボードキット
- 黒ケース付き（FDM 3D プリント）支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 30,000
- ケースなし（価格はまだ仮）支払いから発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 25,000
2026/04/25 (土) 20:00 頃に booth に在庫を入れる予定です。基板の在庫の関係で数は少なめです。 4/29 以降の購入は GW 明け配達になる可能性が高いです。それ以前の購入は可能な限りGW前に発送します。 ５月中頃に追加発注中の基板が届いたら、ケースなしモデルも販売開始予定です。 また、昨年 DYA (v1) を購入された方向けに優先的に特別価格で販売も予定しています。 --- DYA2 は据え置き向けの分割型60%キーボードビルドキットです。 https://cormoran.github.io/dya2-keyboard/ 機能 ・キートップにトラックボールの操作に便利なタッチセンサーを搭載 ・ファームウェアの書き換えなしにトラックボールやキーマップの様々な設定ができる DYA Studio に対応 ・https://studio.dya.cormoran.works/ ・単４電池左右それぞれ１本で動作 ・左右の通信、PCとの通信ともに無線 & 有線の両方に対応 ・US, JIS 両方に対応した60%配列 ・右側にトラックボール搭載 ・半田付けの不要なビルドキット ・Tadpole マウントケース ・左右にそれぞれ４つの LED インジケータと２つのカスタマイズ可能な設定ボタンを搭載 ・DYA と比べて内側のオーバラップしているキーを増やしました キースイッチやキーキャップなどは未同梱で、組み立てが必要なビルドキットです。 ・ビルドガイド：https://cormoran.github.io/dya2-keyboard/build-guide/v1/ ・設計：https://github.com/cormoran/dya2-keyboard で順次公開中。一部はまだ未公開です。 ・ファームウェア：https://github.com/cormoran/zmk-keyboard-dya2
別途購入が必要な部品
詳細はビルドガイドの事前準備をご覧ください。 ・XIAO nRF52840 Plus x2 ・姉妹品の Plus ではないバージョンは使えません ・Cherry MX 互換キースイッチ × 72個（JIS: 74個） ・キーキャップ一式 ・オーバラップしているキーが多い点にご注意ください。 ・ビルドガイドに詳細を記載しています。 ・スタビライザー一式 ・ネジ式のものはホットスワップソケットに干渉する可能性が高いです ・34mm トラックボール用ボール × 1 ・現状安定して動くボールの色が限られています。 ・ビルドガイドをご覧ください。 ・両面テープ（タッチセンサー固定用） ・単４電池 × 2 ・データ通信に対応した Type-C USB ケーブル × 2 必要な工具 ・ニッパー、ペンチ ・プラスドライバー ・0番と1番サイズ ・はんだごて ・必須ではありませんが、いくつかはんだ付け推奨箇所があります ・ピンセット
キットの内容

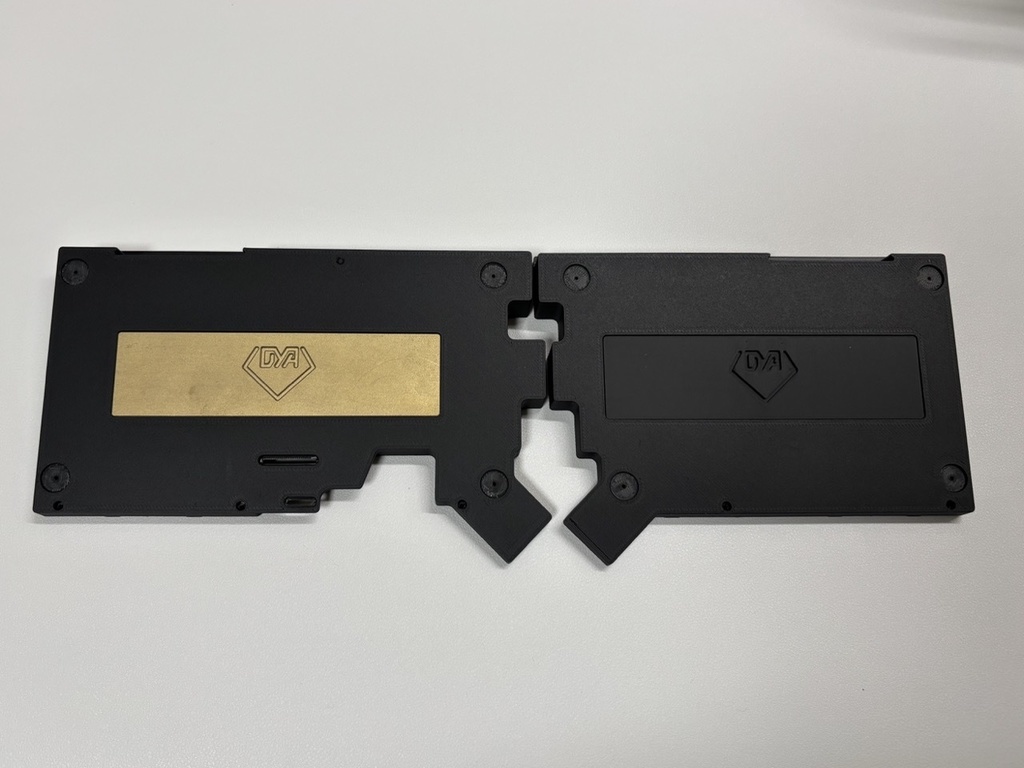

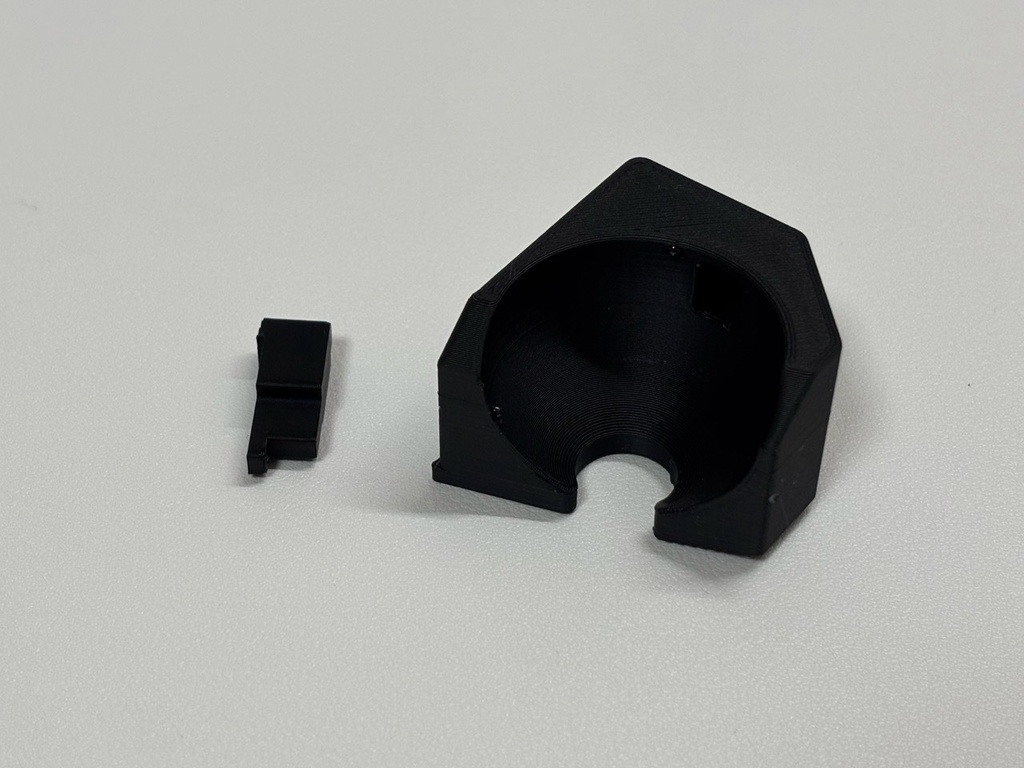

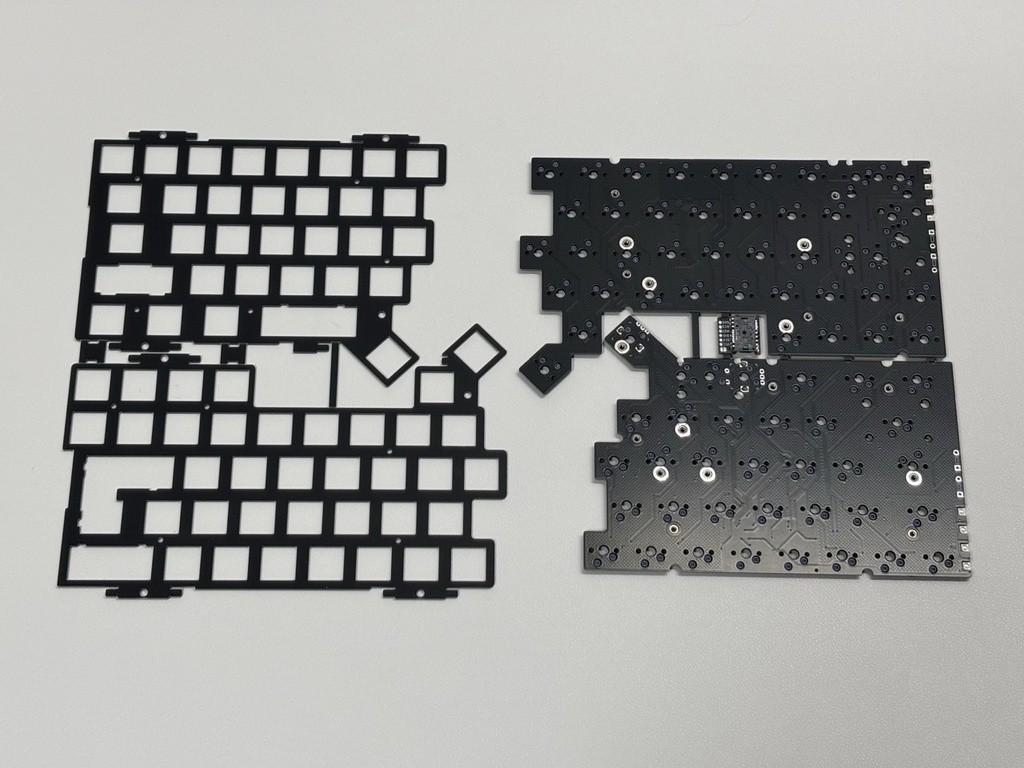

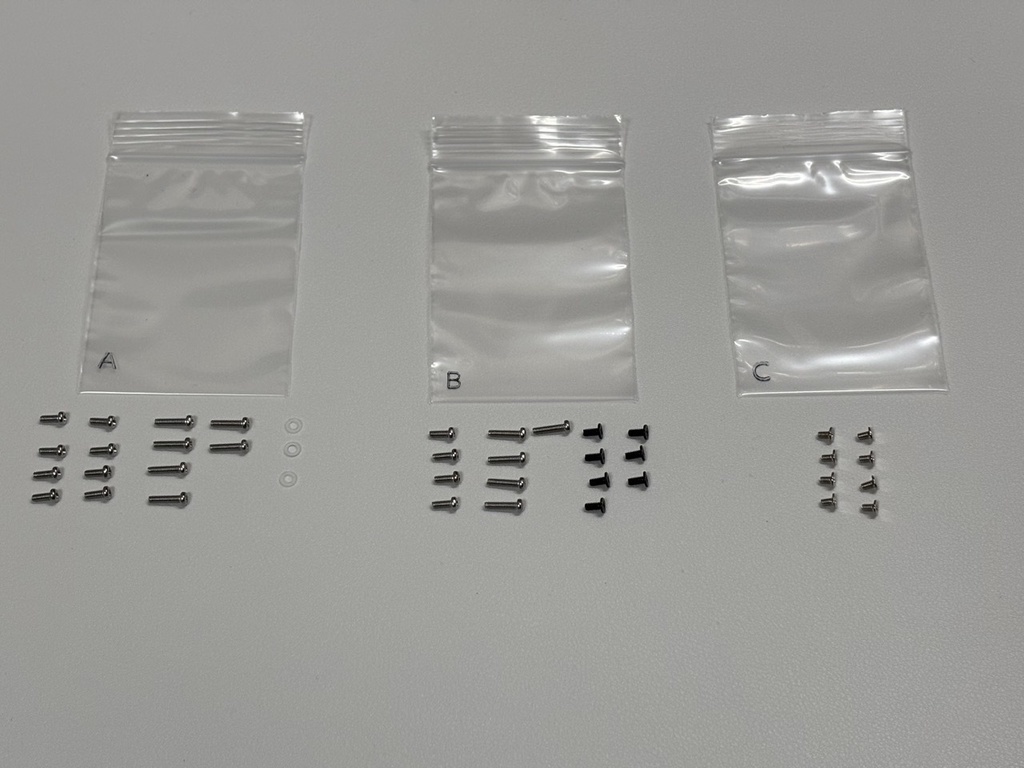

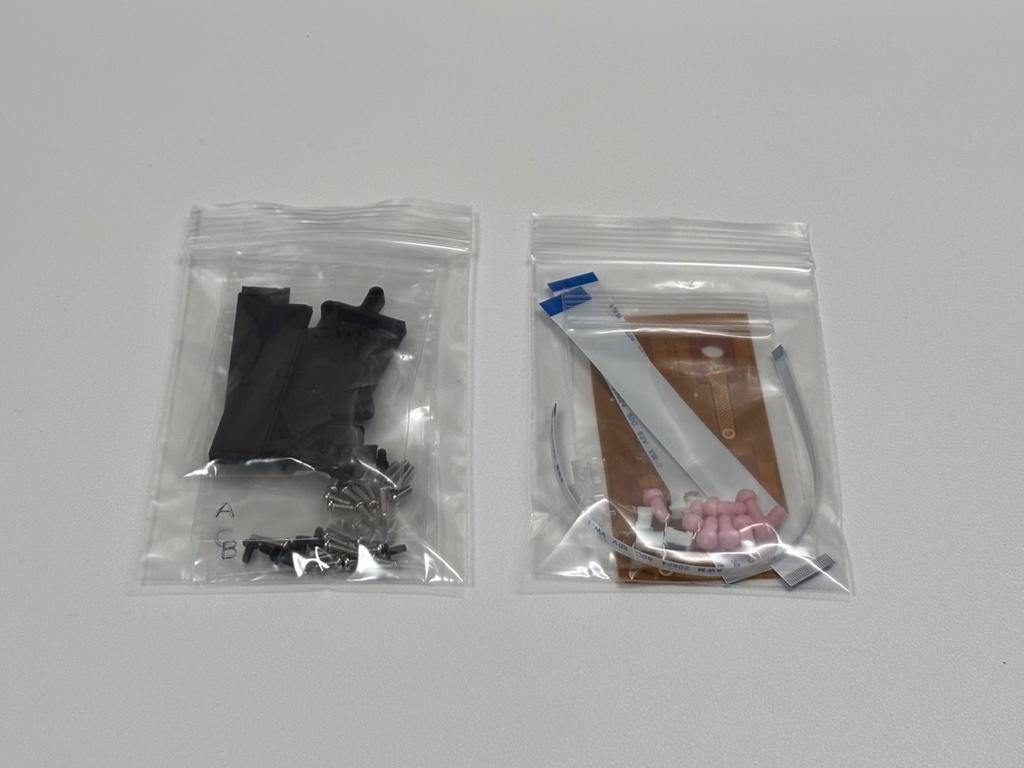

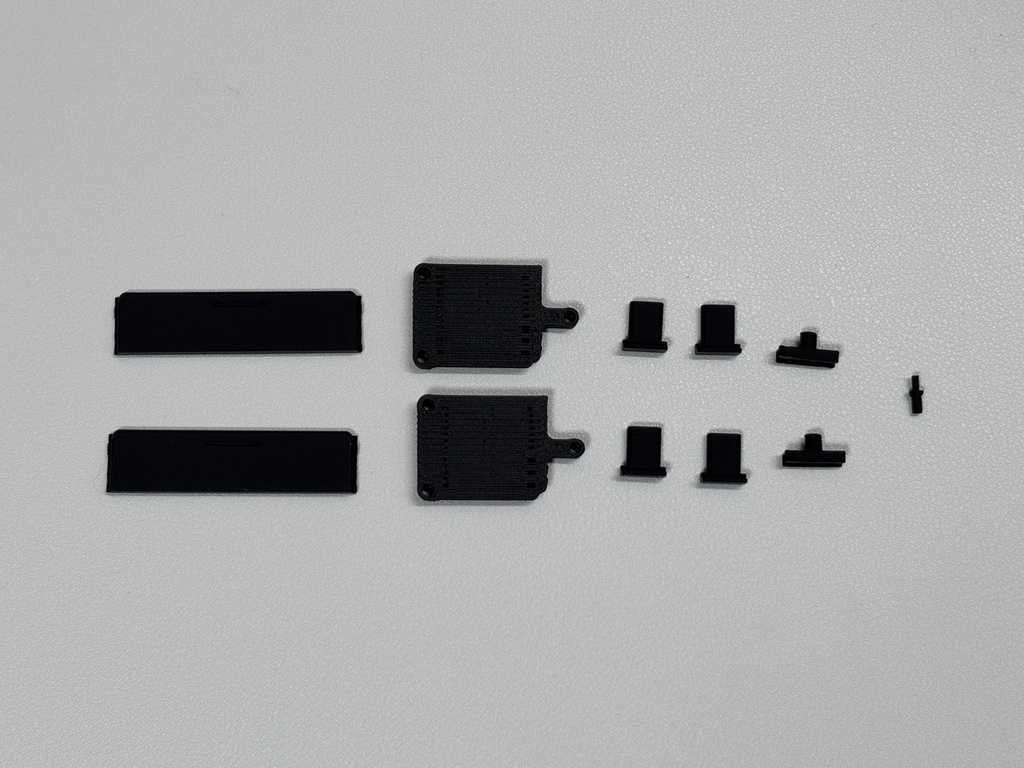

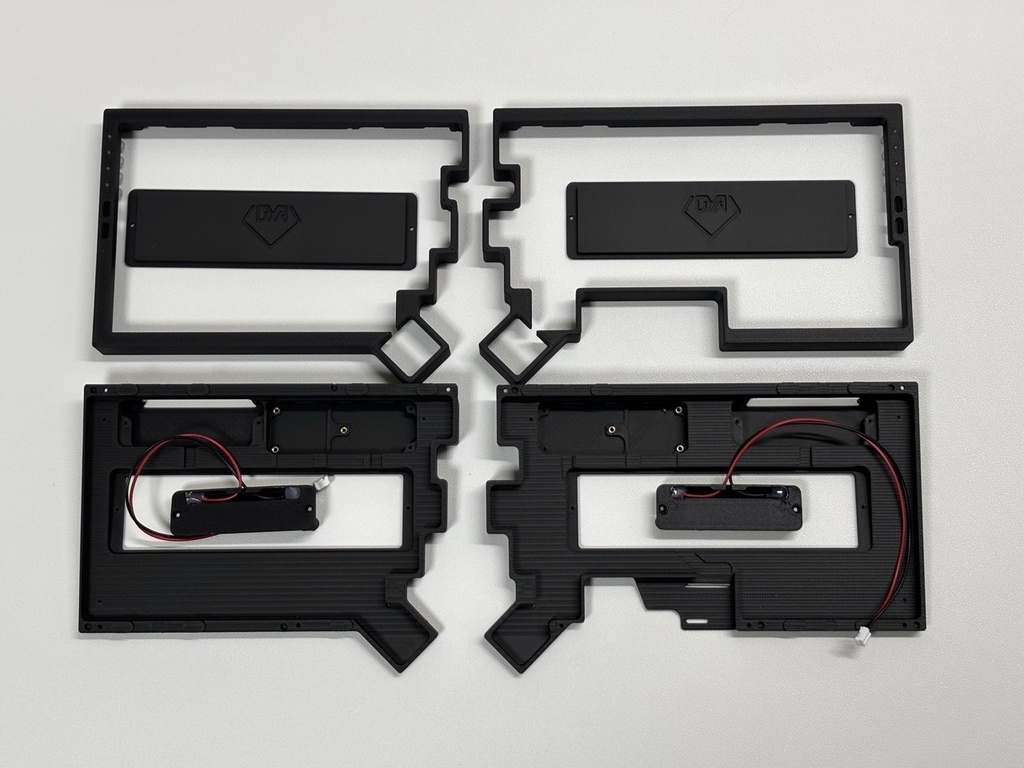

詳細はビルドガイドの事前準備をご覧ください。 3Dプリント品はPLA素材で積層式プリンタを用いて印刷しています。 ※商品画像の１枚目は3Dプリント業者でスプレーペイントしたものです。PLAの素材感は２枚目以降の画像を参照ください。 ※裏面の画像の黄金色のエンブレムプレートは同梱されていません。同梱されているのは黒のPLA製２枚です。 ・回路基板 ・基板（厚み 1.6mm、トラックボールセンサー取り付け済み） ・トッププレート（FR4） ・３Dプリントケース ・トップケース 左右 ・ボトムケース 左右 ・ボトムエンブレム x2（2つとも3Dプリント製の黒です。商品画像に写っている黄金色のものは非同梱の真鍮製プレートです） ・トラックボールパーツ ・トラックボールケース ・セラミックボール x3（取り付け済み） ・センサー固定パーツ ・電子部品 ・制御基板 x2（２つつながった状態） ・13pin 1.27mm ピッチコンスルー x4（制御基板に取り付け済み） ・タクトスイッチ x4 ・TadPole ピン x8 ・トラックボールセンサー用レンズ x1 ・タッチセンサー端子 x8 ・6pin FFC ケーブル x1 ・24pin FFC ケーブル x2 ・電池ボックス用PHケーブル付き端子 x2 ・３Dプリント部品 ・電池カバー x2 ・XIAO 固定用カバー x2 ・設定スイッチボタン x4 ・電源スイッチカバー x2 ・リセットボタン x1（右側用） ・電池ボックス上下 x2 ・ねじ ・A: ボトムケース内部用 ・電池ケース取り付け用 M2 5mm x4 ・制御基板取り付け用 M2 5mm x4、M2 8mm x6 ・ナイロンワッシャー x3 ・B: ケース上下固定用 ・上辺固定用 M2 5mm x4 ・下辺固定用 M2 8mm x5 ・ボトムエンブレム取り付け用 M2 4mm x4（黒色） ・トラックボール取り付け用 M2 4mm x3（黒色） ・C: タッチセンサー固定用 M2 3mm x8 ・ゴム足 x8 電池ボックスは組み立て済みで同梱している場合があります
ケースなしモデル
注意！ A1-mini では右手ケースの造形サイズが不足して印刷できません。 約 190mm 程度の造形サイズが必要です。 価格はもう少し下げたいと思っていますが検討中です。 以下のケース部品が確実に未同梱です ・トップケース 左右 ・ボトムケース 左右 ・ボトムエンブレム x2 ・トラックボールケース 以下のケース部品は基本的に未同梱だと思ってください。 購入後すぐにメッセージ機能で同梱希望の連絡いただけると同梱対応する可能性があります。 ・トラックボールパーツ > センサー固定パーツ ・電池カバー x2 ・XIAO 固定用カバー x2 ・設定スイッチボタン x4 ・電源スイッチカバー x2 ・リセットボタン x1（右側用） ・電池ボックス上下 x2 PLA 素材でヒートインサートを取り付ける想定のケースを公開していますのでご利用ください。 https://github.com/cormoran/dya2-keyboard/tree/main/hardware/dya-v2-case 今後 JLC3DP で発注してみた結果の情報や、ヒートインサートを使わず直接ねじ止めするモデル等を公開予定です。
免責事項・注意
・タッチセンサーは強度面での検証が不十分です。短期間でセンサーの端子が断線してしまう可能性がありますが、こちらは保証対象外とさせてください。 ・作者が日常的に使っているもので左の Ctrl キーのタッチセンサーが断線したことがあります ・タッチセンサーはキーキャップの形状や厚みによっては不安定になることがあります ・作者が日常的に使っているものでは、２段目３段目は非常に安定していますが、親指部分のセンサーは感度が弱いです ・また、キーキャップへの貼り付けが弱くはがれてくると不安定になるようです ・ケースは家庭用3Dプリンタで印刷しているため、積層痕や底面の反り、サポート痕があります。 気になる方は購入をお控えください。 ケースの傷や印刷品質を理由とする返品/交換には対応しません。 ・保証は製造上の欠陥でキーボードが動作しない場合に対してのみ行います。機能上問題のない傷や改造、誤使用による不具合は保証対象外とさせてください。 ・提供者の判断の範囲で製品に関する技術的サポートを行いますが、問題解決を保証するものではありません。 ・お送りする基板はロータリーエンコーダーを取り付けられるようにもなっていますが、こちらはまだ十分検証ができていないためサポート対象外とします。 ・機能の検証は主に Mac で行っています。Windows や Android 向けの設定や動作確認は今後充実させていく予定です。
