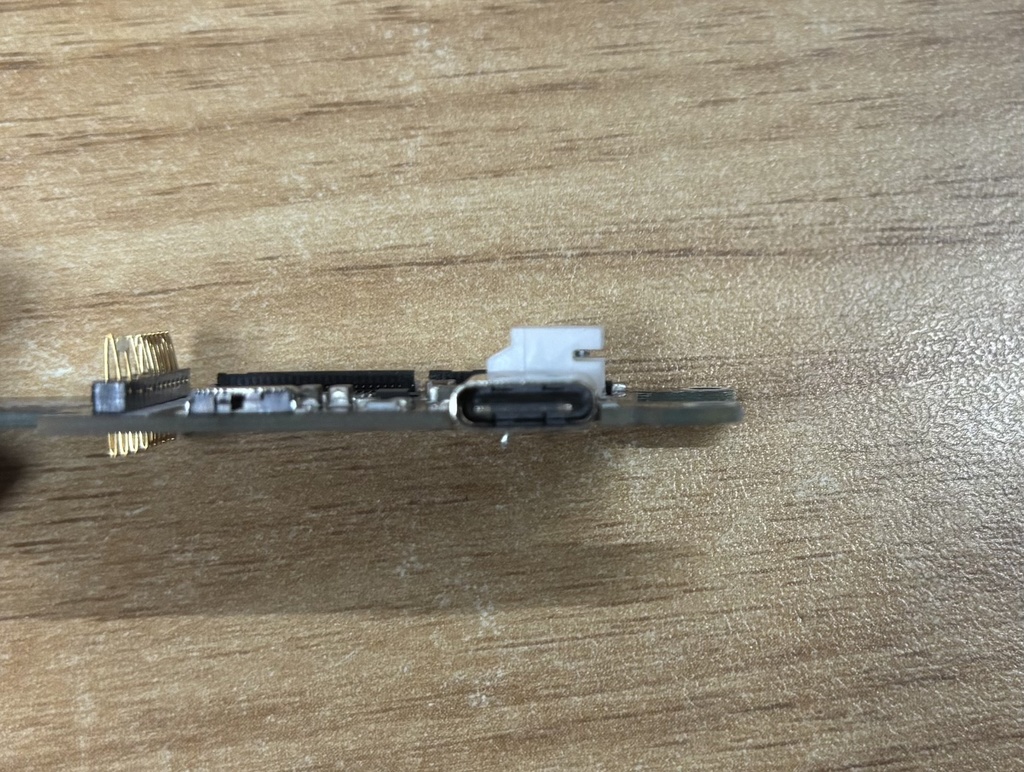

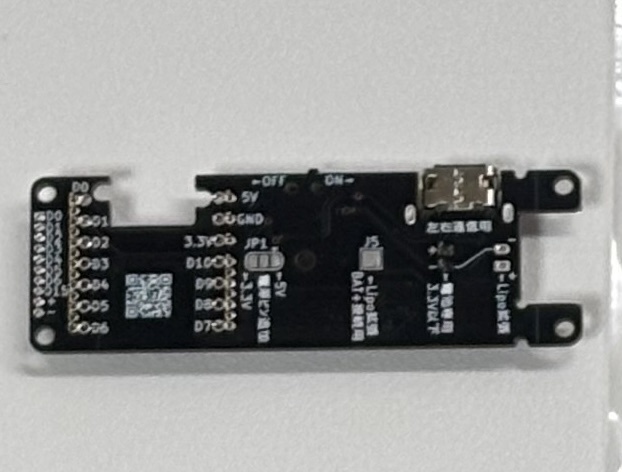

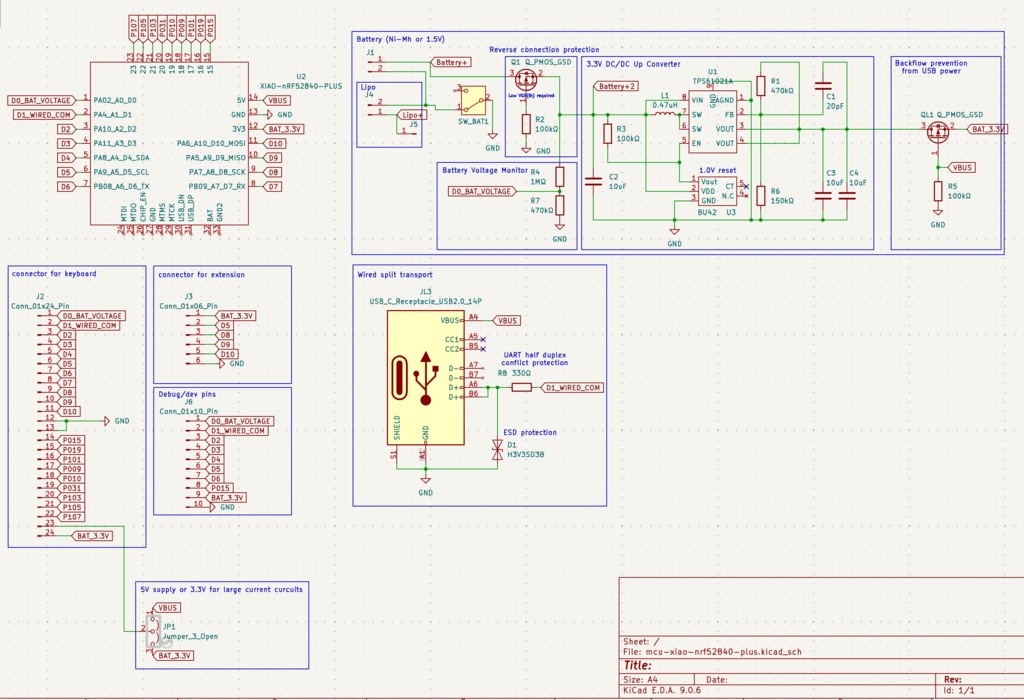

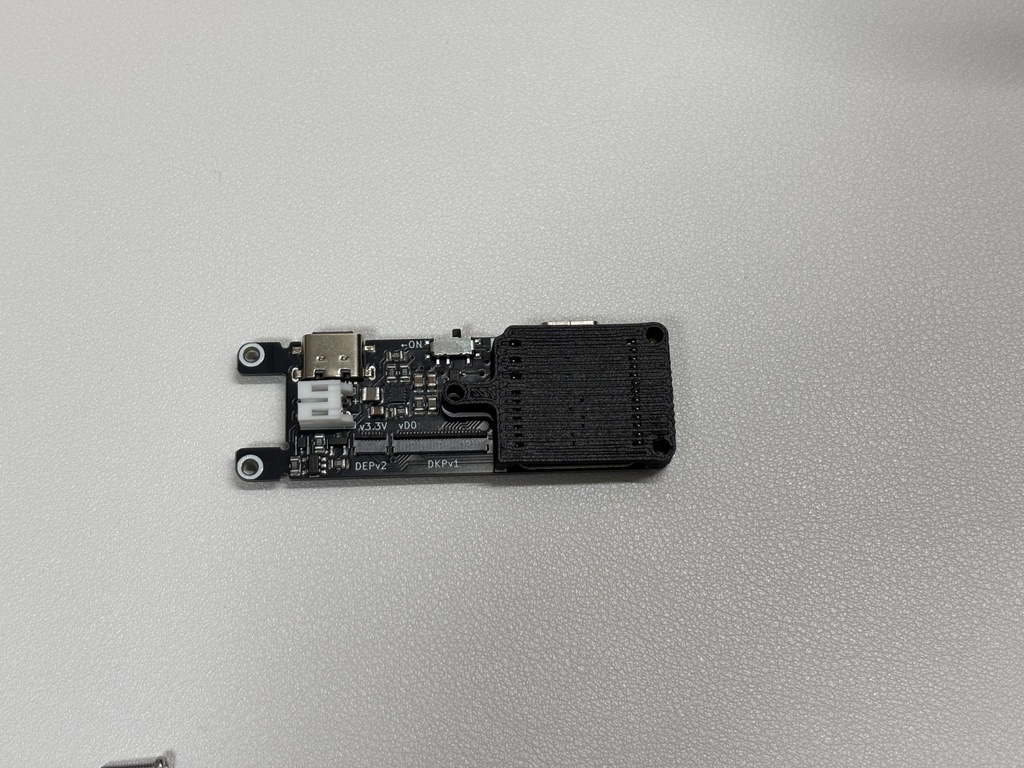

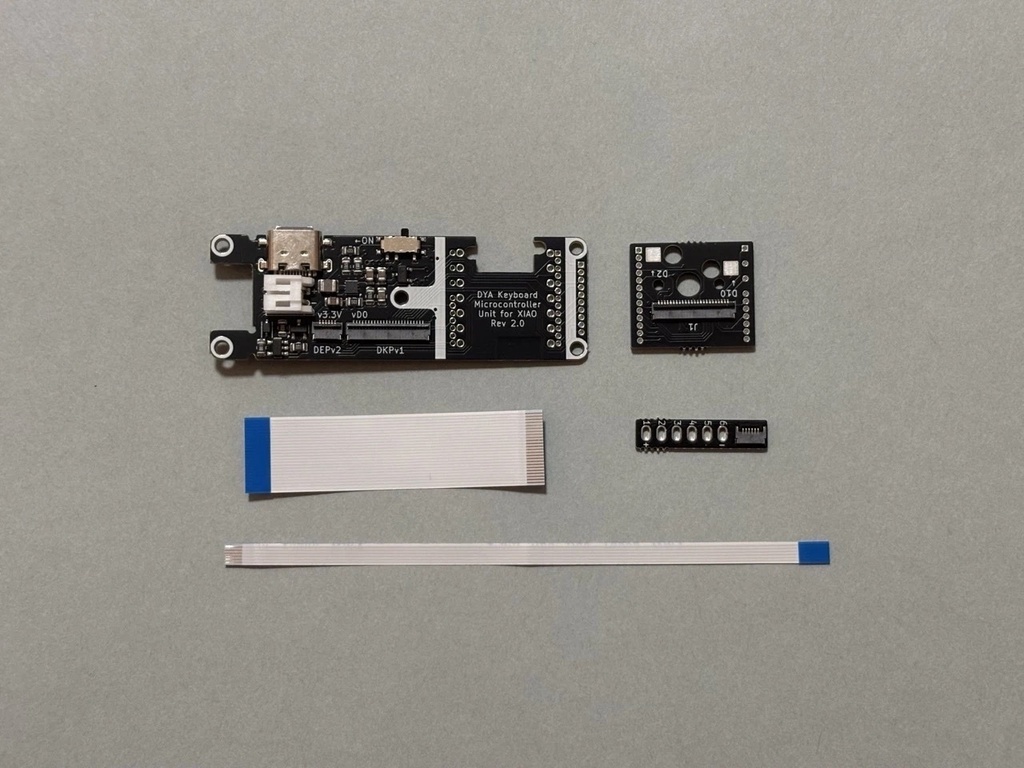

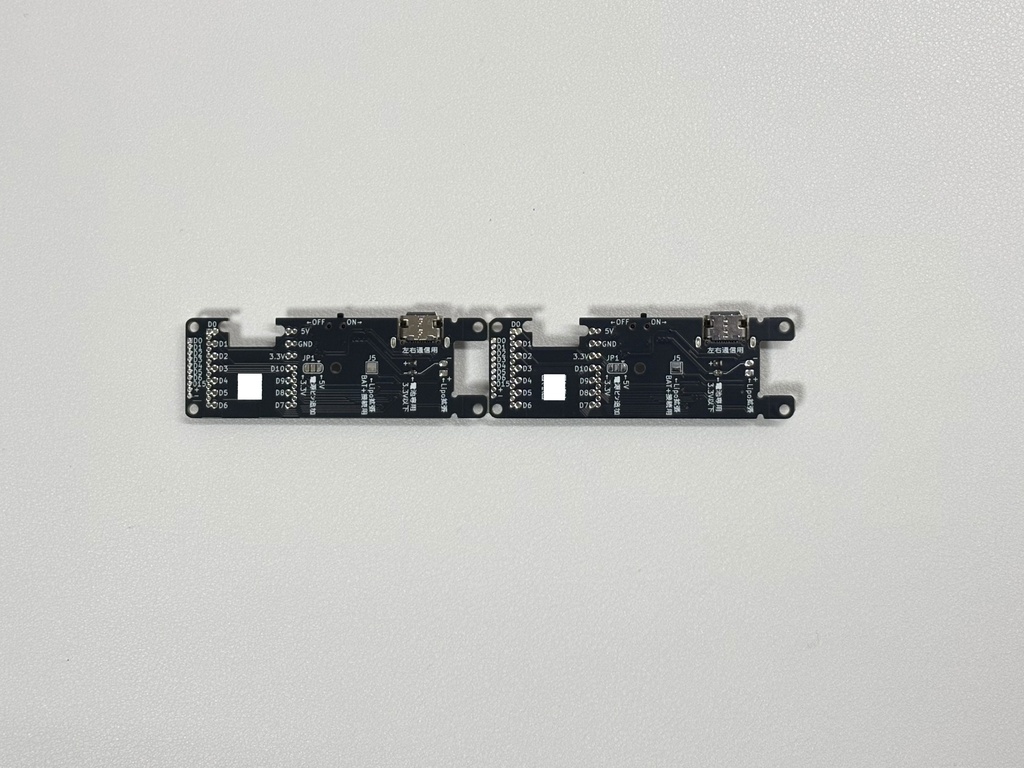

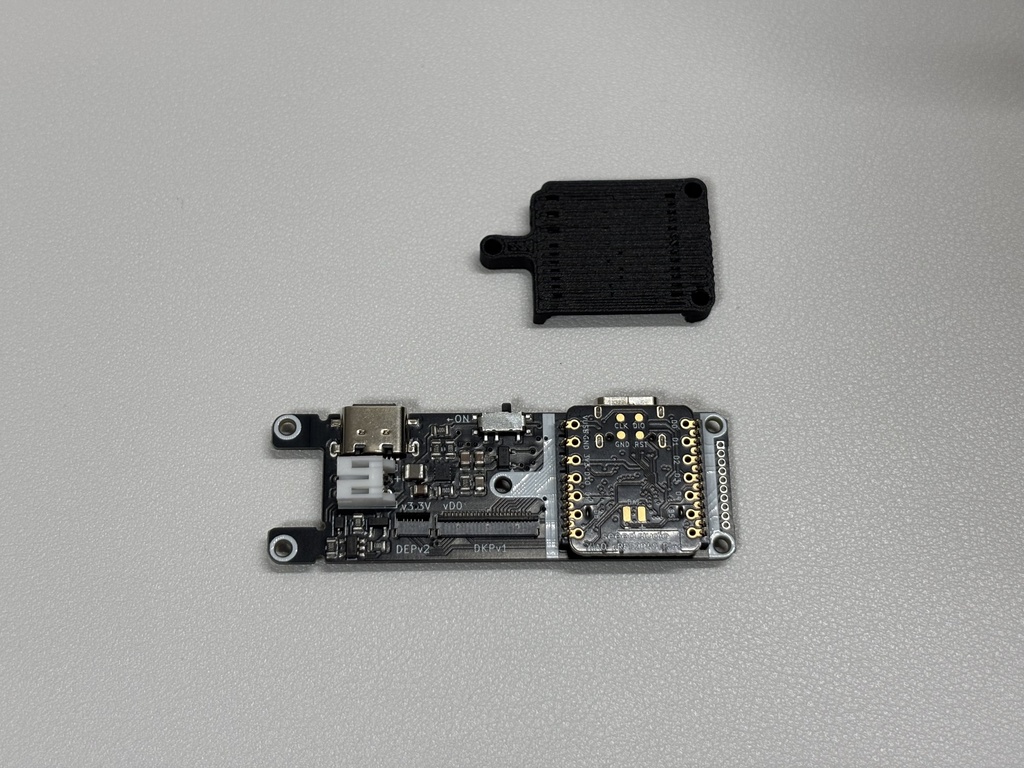

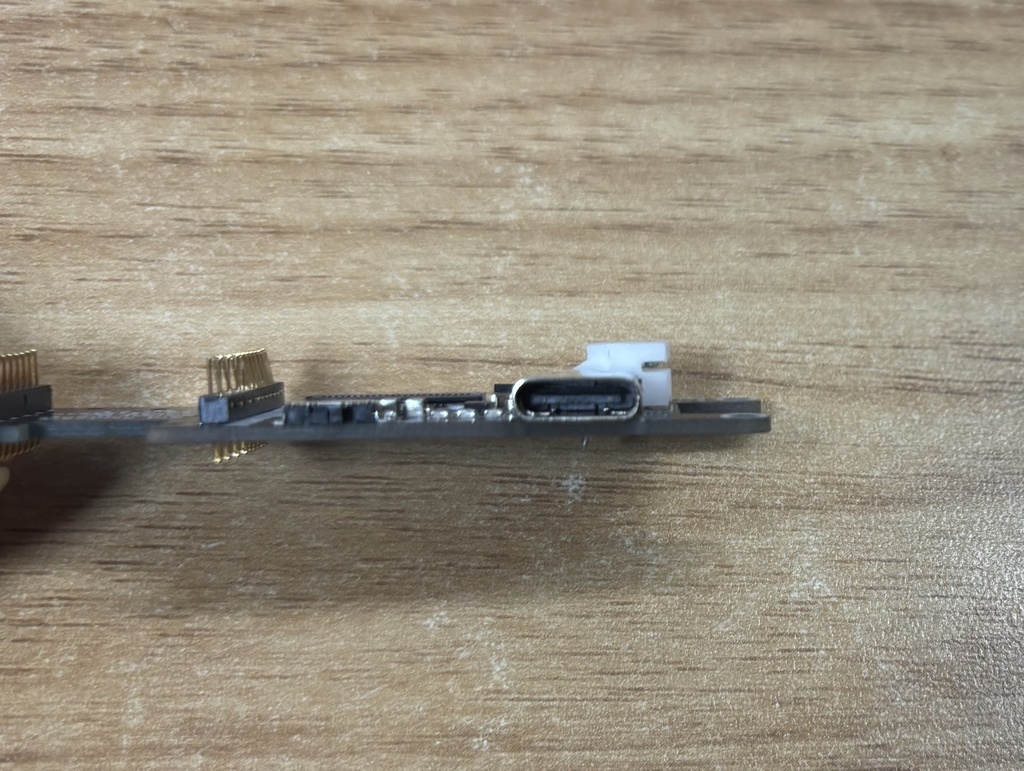

DYA2 キーボードで使用している XIAO, XIAO Plus に対応したブレークアウトボードです。 電池１本で動作し、ケースを適切に設計することでコンスルーを使って半田付けなしで XIAO Plus の全ピンを引き出せます。 保守部品のほか、実験用途にもどうぞ。 ・解説の note 記事 https://note.com/cormoran/n/n6ae60a1d7a8a ・DYA2 https://cormoran707.booth.pm/items/7627440 ・回路データ https://github.com/cormoran/dya2-keyboard/tree/main/hardware/dya-v2/mcu-xiao-nrf52840-plus ・カバーデータ https://drive.google.com/file/d/1ttBiFGda33AoVqViXmSofXiBs5eIHgoY/view?usp=drive_link ・基板外形データ https://drive.google.com/file/d/1GznGucw-sv1PSqx1uTs0WFfA7CEY61oo/view?usp=drive_link ・サンプルコード https://github.com/cormoran/zmk-config-dya-controller-sample ・適当に作った実験用ケースデータ https://drive.google.com/file/d/1tu9OxKLCOhPnDtopr-9nQFM54DiUvx2w/view?usp=sharing 機能 ・3DP製カバー（未同梱）で固定することで、高さ 2mm (※1) の1.27mm ピッチ(※2)のコンスルーを使って半田付けなしに XAIO Plus の全ピンを引き出せます ・XIAO Plus の全ピンを引き出せる 24pin 0.5mm pitch FFCコネクタ 　・キーボードのキースイッチ基板に引き出すことを想定しています ・トラックボールセンサーなどに接続する 6pin 0.5mm pitch FFC コネクタ 　・少なくともDYA2、DYA Dash のトラックボールセンサー回路に対応 　・https://cormoran707.booth.pm/items/8031841 ・USB からの逆流・電池の逆接続対策のついた3.3V 昇圧回路 　・電池とはPHコネクタで接続します 　・昇圧回路は https://note.com/cormoran/n/n1e45fe7471d8 で解説しているものと概ね同じで、XIAO の 3.3V 端子に直接昇圧電圧が接続されています ・電池からの入力を遮断できる電源スイッチ 　・max 300mA@5V ・分割キーボードの左右接続向け USB TypeC コネクタ 　・USB 通信には非対応で、D+のみがマイコンに繋がっています 　・ESD 対策を一応つけています ・デバッグ向けの 1.27mm ピッチのスルーホール 　・一部のピンのみが接続されています ・未検証ですが、ネジ固定用の耳の部分を切り落とすことでちょうどキーキャップ 3U サイズに収まるようにも設計してあります DYA2 のような据え置き型のキーボードの設計に使えるかもしれません。 XIAO、3DP製カバー、ねじは付属していないのでご注意ください。 ※1 高さ2mm 以上なら使用できますが、2mm にすると回路の USB 端子と XIAO の USB 端子の高さがちょうど合う設計になっています ※2 コンスルーは2.54mmピッチのものを買って、ピンを差し替えることでも 1.27mm ピッチとして使用できます。
