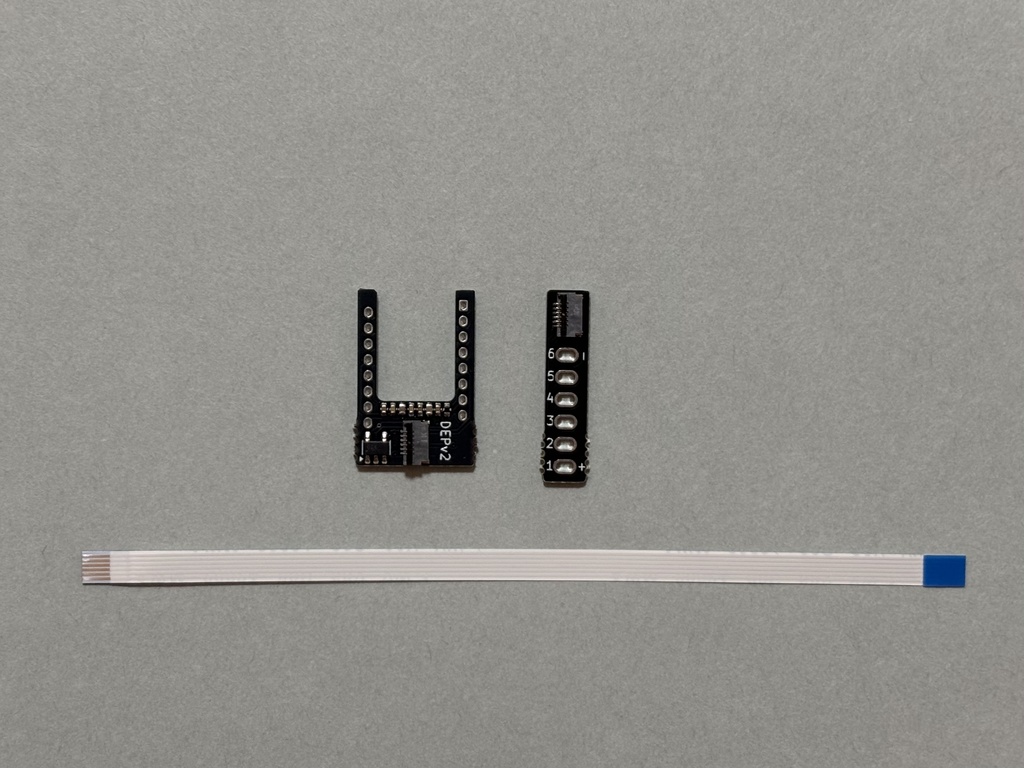

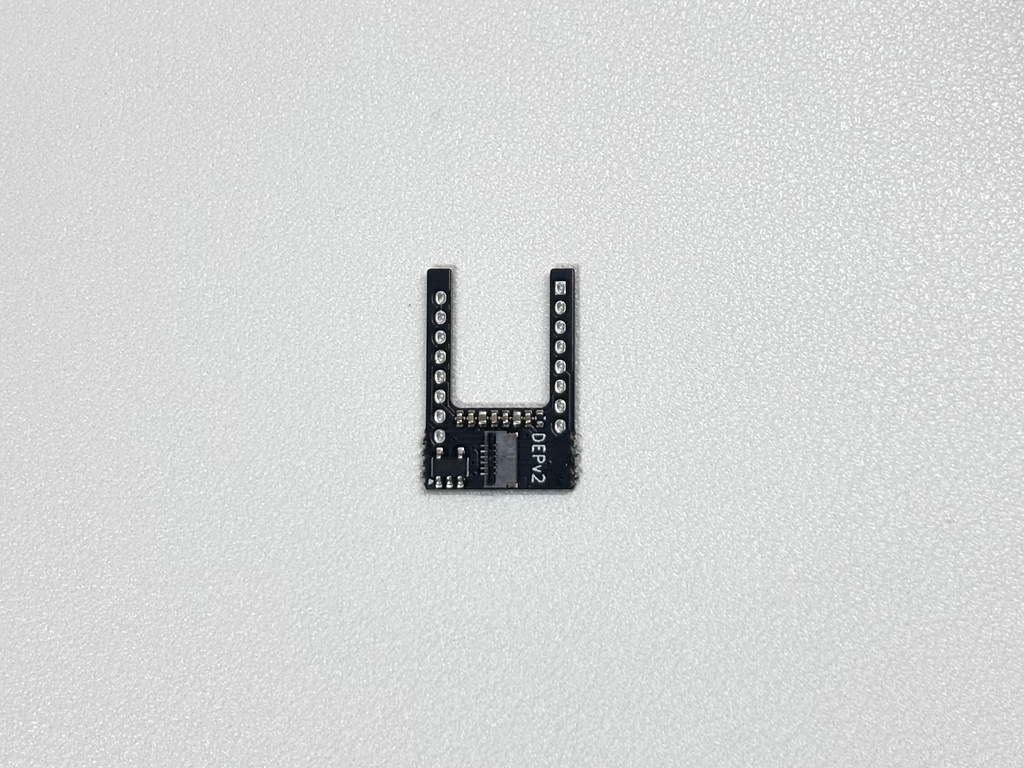

販売状況(2026/03/29) ・DYA Dash 対応 13.5mm x 20mm サイズは販売中 ・DYA2 対応 16.5mm x17.5 mm サイズは今のところ未製造 　DYA2 の販売状況やサポート状況を見て単体基板を製造したら追加します キーケット向けに用意した在庫がある間は、おまけで 6pin FFC ケーブルと 6pin FFC 2.54mm ピッチ変換基板(１枚目の写真)を同梱します。 ---- DYA2, DYA Dash で使用している PMW3610 ブレークアウトボードの単体販売です。 保守部品として販売していますが、実験用としてもお使いいただけます。 １、２枚目の画像は DYA Dash 対応 13.5mm x 20mm サイズです。 DYA2 対応 16.5mm x17.5 mm の画像は準備中です。 特徴 ・PMW3610を使用した場合のほぼ最小サイズのデザインになっています 　・DYA Dash 対応 13.5mm x 20mm : 短辺を最小化することを意図した設計です 　・DYA2 対応 16.5mm x17.5 mm : 長辺を最小化することを意図した設計です ・6pin 0.5mm pitch FFC ケーブルでマイコン基板と接続して使用します。 ・例えば、DYA2 のブレークアウトボードで利用できます。 　・https://cormoran707.booth.pm/items/8019335 設計データ ・ DYA Dash 対応 https://github.com/cormoran/dya-dash-keyboard/tree/main/hardware/dya-dash-v3/PMW3610-breakout-v5 ・DYA2 対応: 準備中 注意 ・PMW3610 センサーIC とレンズは同梱していないのでご注意ください。 　TALPKEYBOARD さんや Aliexpress 等で購入できます。 ・電圧は 3.3V です。5V で動作するキーボードでは直接利用できません。 ・他の方が設計している keyball や moNa 向けのトラックボールケースには適合しません。ご自分でトラックボールケースを設計していただく必要があります。 ・他の方が設計しているボードとはピン配置が異なる可能性があります。のぎけす屋さんのトラックボールセンサーボードとは電源、GND のピン配置は一致していたような記憶ですが、他の制御線の配置が異なるのでプログラムでピン対応を変更する必要があります。 ・DYA2 対応ボードは外側に FFC ケーブルの板部分が飛び出るため追加のスペースが必要です ・DYA Dash 対応ボードは FFC ケーブルの取り回しは一定の考慮ができており、ブレークアウトボードをどちら向きに設置しても FFC ケーブルを無理なく取り出せるようにはなっています
