QuickCharge Trigger adapter for M5AtomS3
- アダプター(単体)支払いから発送までの日数:7日以内残り1点物販商品(自宅から発送)¥ 3,300
- アダプター(小型電圧計付)支払いから発送までの日数:7日以内残り1点物販商品(自宅から発送)¥ 3,800

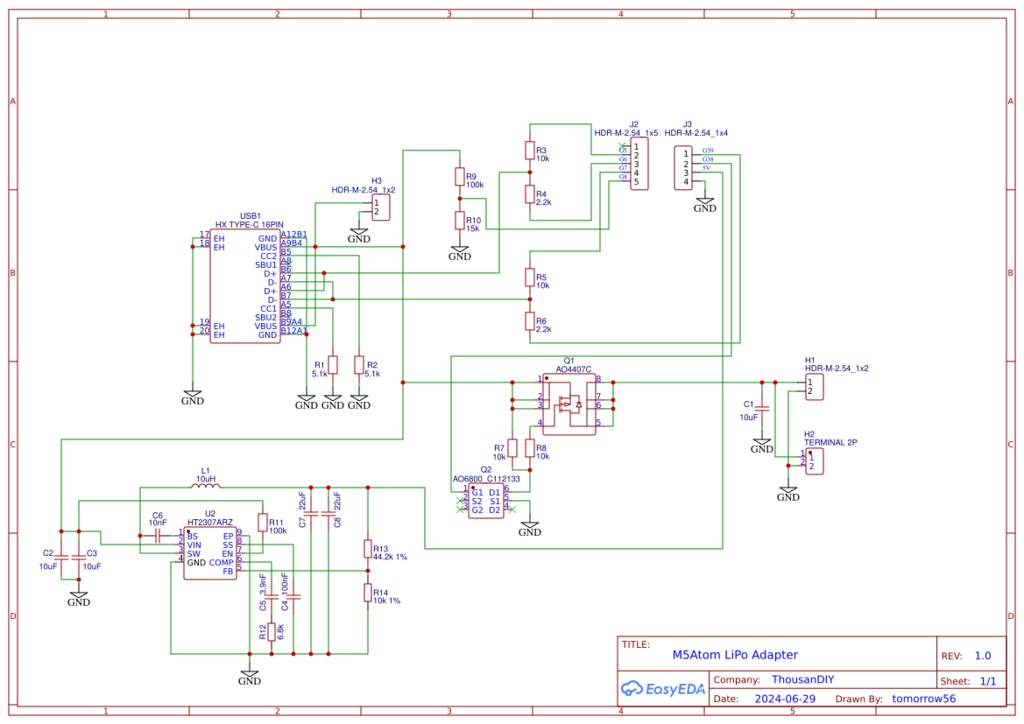

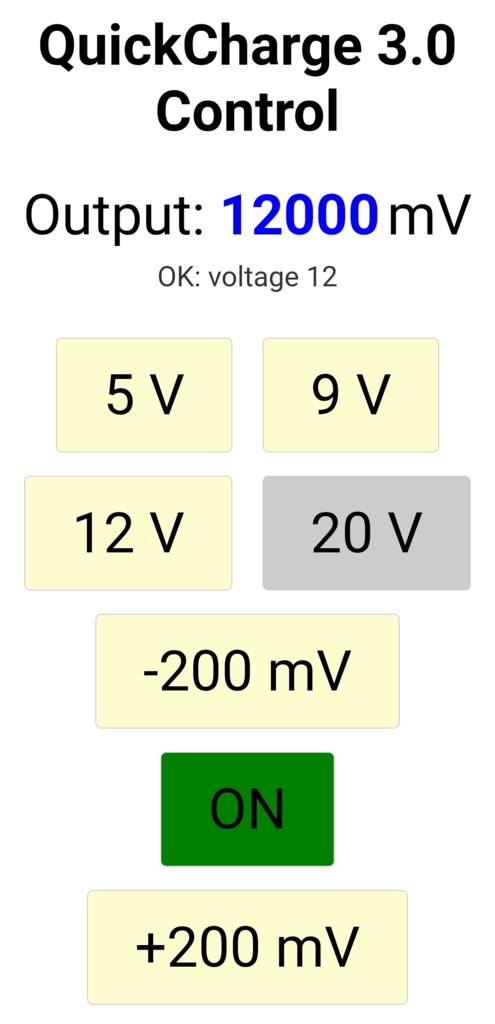

M5AtomS3 Liteを使って、USB充電規格である"Quick Charge 3.0コントローラ"を実装した小型の”トリガーアダプタ”です。(M5AtomS3 Liteは付属しません) ※ Quick ChargeはQualcomm社の独自規格です。 接続されたUSB充電器の種類(BC1.2 DCPまたはQC3.0など)を検出し、QC3.0充電器の出力電圧をアクティブにネゴシエートして、Quick Charge 3.0充電器から5V、9V、12V、20V、または可変電圧(QC_VAR, 200mVステップ)を取り出すことができます。 ESP32のADCピンを用いてVBUSラインを監視し、抵抗分圧回路を介して実際の供給電圧を確認できます。 Power MOS FETにより、ソフトウエアから出力の電力出力をゲート(ON/OFF)することができます。 USB充電器とデバイス間の通信はUSB通信線(D+/D-)を用いて行われるため、Quick Chargeに対応した充電器のUSB-Aコネクタに対応できます。 (本製品のコネクタはType-Cのため、別途USB-A〜Type-Cケーブルが必要です) ハードウエア仕様は OSHWLabで公開しています。 https://oshwlab.com/tomorrow56/m5atom_lipo_copy_copy M5AtomS3を仕様したソフトウエアのサンプルはGitHubで公開しています。 https://github.com/tomorrow56/ESP32_QC3_CTL WebUIを使用した制御のサンプルコードはリポジトリの以下のフォルダにあります。 /examples/AtomS3_QC3_WebUI
