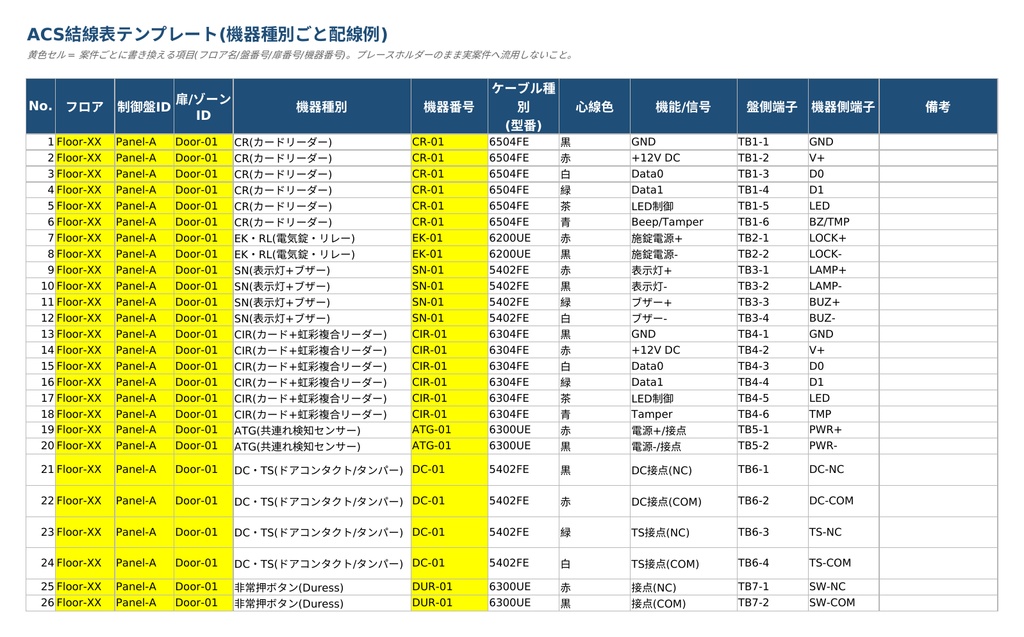

入退室管理システム(ACS)の結線表・ケーブル仕様書を、ゼロから作らずに済むExcelテンプレートです。 ■ こんな方におすすめ ・弱電/セキュリティ工事の個人事業主、現場担当者 ・ACS(カードリーダー・電気錠等)の結線表を新規案件ごとに一から作るのが手間だと感じている方 ・社内標準フォーマットがまだ無い、これから整備したい方 ■ できること ・カードリーダー(CR)、電気錠・リレー(EK・RL)、表示灯+ブザー(SN)、複合リーダー(CIR)、共連れ検知センサー(ATG)、ドアコンタクト/タンパースイッチ(DC・TS)、非常押ボタン、ラック設置型CR(OSDP)まで、扉まわりの主要機器を一通りカバー ・機器種別ごとの結線例(端子番号・配線色つき)を30行収録 ・ケーブル種別ごとの色分け・心線数・用途対応表つき ・初めての方でも迷わないよう、各機器の役割を平易な言葉で解説した用語集を収録 ■ 収録シート ① 使い方 ② 凡例_ケーブル仕様(ケーブル型番・線色・用途対応表) ③ 結線表テンプレート(機器種別ごとの結線例) ■ 使い方の流れ 1. 「Floor-XX」「Panel-A」「Door-01」等のプレースホルダーを実際のフロア名・盤番号・扉番号に置換 2. 機器番号・端子番号を現場の命名規則に合わせて修正 3. ケーブル種別は使用する機器メーカーの推奨仕様に応じて置き換え可能 ※実在する現場名・物件名・会社名は一切含まれていません。 ※ケーブル型番は業界一般の参考例です。実際の選定は機器メーカー仕様書・電気設備技術基準・消防法に従ってご確認ください。 ※Excel形式(.xlsx)です。
