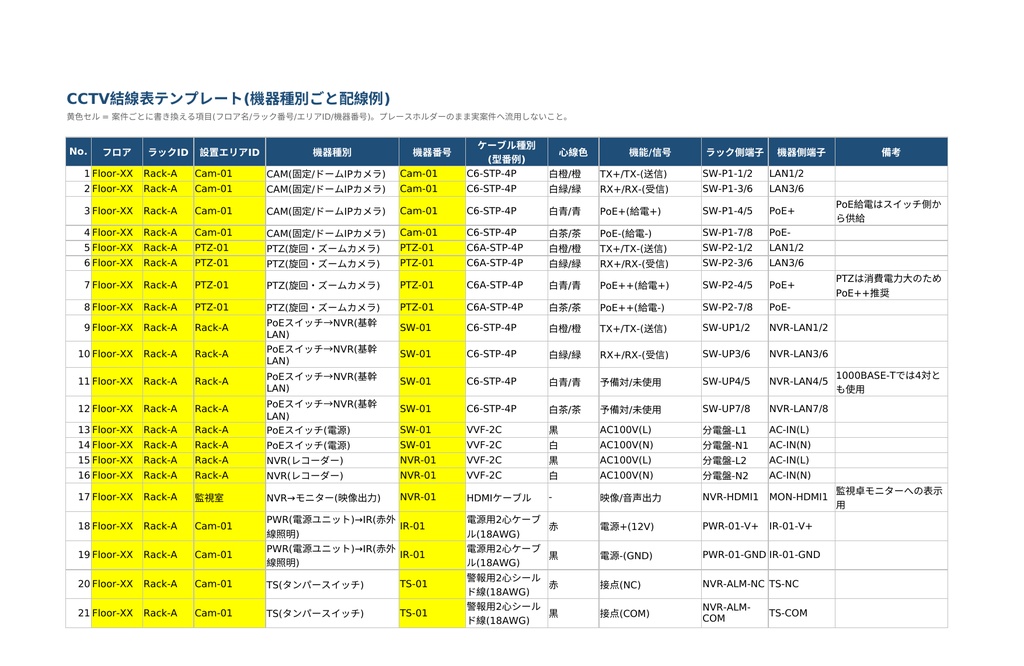

【なぜ作ったか】 CCTV(防犯カメラ)工事の現場では、着工前に必ず結線図・配線仕様書を用意します。カメラ本体からNVR(レコーダー)まで、電源はPoE給電なのか12V別電源なのか、LANケーブルはどこを経由するのか——これを毎回まっさらなExcelから起こしていると、それだけで半日仕事になります。しかもフォーマットが現場・担当者ごとにバラバラだと、引き継ぎのたびに読み解きに時間を取られます。 「結線図の"型"さえ決まっていれば、あとは現場ごとに数字を埋めるだけで済むはずだ」——ACS(入退室管理)結線図テンプレートと同じ発想で、CCTV/防犯カメラ工事版を用意しました。 ※実在の案件データは一切含まれておりません。数値・型番はすべて汎用的な参考値/ダミーです。 【このテンプレートでできること】 ・結線表テンプレート:カメラ本体・PTZカメラ・PoEスイッチ・NVR・電源・モニターまでの結線パターンを21行のサンプル入りで収録。フロア/ラックID/設置エリアID/機器種別/機器番号/ケーブル種別/心線色/機能信号/ラック側端子/機器側端子/備考の列構成で、現場の台帳としてそのまま使えます。 ・凡例_ケーブル仕様:ケーブル種別・心線色の凡例一覧。結線表の中で都度確認しなくても、凡例を見ればすぐ分かります。 ・使い方:用語集付きの操作ガイド(PoEとは、NVRとは、といった基本用語も収録)。 【使い方の流れ】 1. 「使い方」シートで全体構成と用語を確認する 2. 「凡例_ケーブル仕様」でケーブル種別・心線色のルールを確認する 3. 「結線表テンプレート」に、実際の現場のカメラ台数・設置エリアに合わせて行を追加/編集する 4. 印刷レイアウトはA4横向けに設定済みなので、そのまま現場に持ち出す資料として印刷できる 【こんな方におすすめ】 ・CCTV/防犯カメラ工事の結線図をゼロから作るのが手間な方 ・現場ごとにフォーマットを統一したい施工管理者の方 ・見積・施工前の配線計画を素早くまとめたい方 【動作環境】 Microsoft Excel 2016以降 / Microsoft 365(条件付き書式・印刷設定を含むため、Excelでの閲覧を推奨します) 【ご注意】 ・本テンプレートは汎用フォーマットであり、特定の実案件・機器メーカーの仕様を示すものではありません。 ・記載のケーブル型番・数値は参考例です。実際の設計・施工の際は必ず現場条件や機器メーカーの仕様書をご確認ください。 ・印刷レイアウトはA4横向けに設定済みです。 --- ACS結線図テンプレートと合わせて、弱電工事の"型"を揃える一枚としてお使いいただければと思います。
