自由研究ペーパークラフト（ピンホールのふしぎ）
- Digital200 JPY
幕末の天文方が太陽の南中高度を測定する際に使用した ・ピンホール「景符（けいふ）」 ・スクリーン「景筐（けいきょう）」 ・日時計（グノモン）「圭表儀（けいひょうぎ）」 の3つをペーパークラフトで再現したPDFデータです。
太陽とピンホールの間に「横梁」（棒）が来ると……

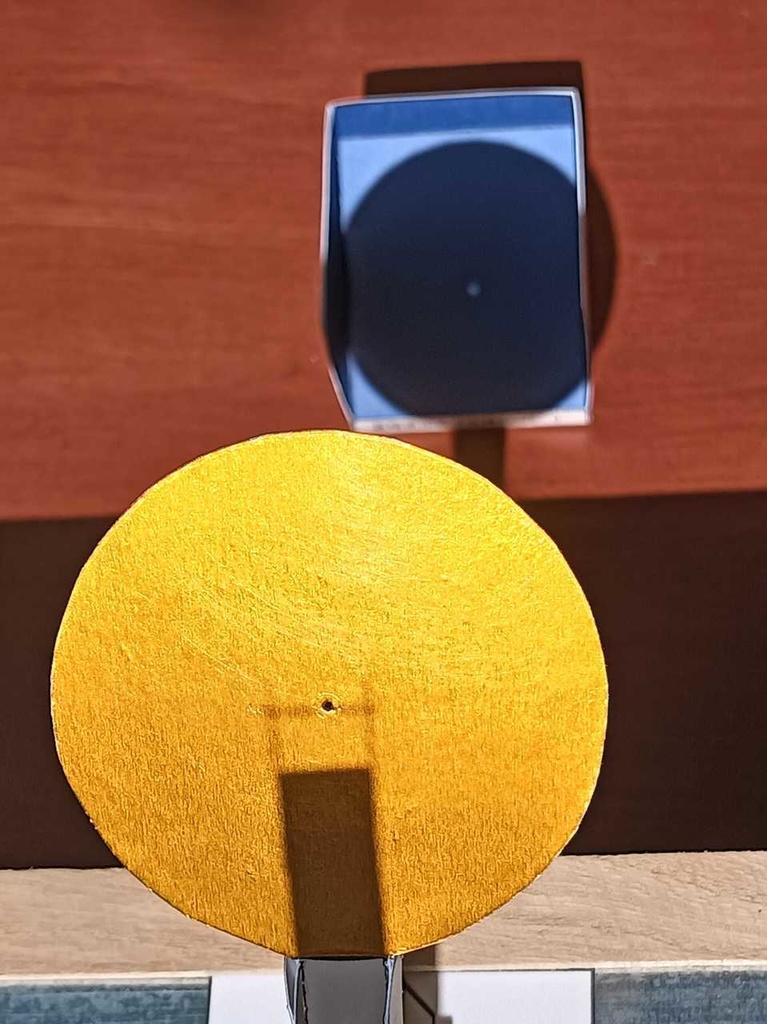

「圭表儀」の先端にシャープペンシルの芯で作った「横梁（おうりょう）」をつけて、【太陽☀️】→【横梁━】→【景符（ピンホール）】→【景筐（スクリーン）🟦】と投影された光を観察してみましょう。 ①平らな板の上に「圭表儀」と「景符」を置いて、高さ30cmほどの台に載せます。（ブリキ板にマグネットで挟むとよいでしょう） ②台の下に「景筐」を置きます。 ③板の上で「圭表儀」を遠ざけたり、板を傾けたりして、「横梁」の影がピンホールの中心にくると、直径4mmほどの光の点（太陽）をさえぎる「横梁」の影が、直線として観察できます。 ※同梱の（小冊子）観察ノートを読みながら実験しましょう。 江戸時代の『寛政暦書』（1844）という本で紹介されているもので、実際の「圭表儀」は高さ9.1mと巨大な日時計でした。
自由研究のタネに
・「横梁」の影がピンホールの表面を通るとき、スクリーンに映っている影の動きはどうなってる？ ・LEDの光を通すとどうなるの？ ・光とピンホールの角度が変わると、形はどうなるの？ ・「景筐」の内側は【青（藍色）】じゃなきゃダメなの？ などなど、ピンホールとスクリーンだけでも疑問が湧いてきます。 230年前の人々が見た光だけでなく、色んな使い方をしてみましょう。
収録内容
【ペーパークラフト】 ・1：2 景符ペーパークラフト（ピンホール）.pdf （1ページ） ・1：2 景筐ペーパークラフト（スクリーン）.pdf （15ページ）※実験する場所に合った1枚を印刷してください。 ・1：43圭表儀ペーパークラフト（かんたんくみたて版）.pdf （1ページ） ・ふろく：まっしろな「景筐」の内側に色を付けよう！.pdf （15ページ） 【折り本】 ・（A3小冊子）ピンホールのふしぎ.pdf （A3印刷→8ページ折り本） ・（A3小冊子）観察ノート.pdf （A3印刷→8ページ折り本） ※A4用紙に印刷したい場合は、次のJPEGファイルをお使いください。 ◎（小冊子）ピンホールのふしぎ.jpg ◎（小冊子）観察ノート.jpg また、「景符」については組み立てが難しいので、別途作り方のPDFファイルを参考にしてください。 ・（作り方解説）1：2 景符ペーパークラフト.pdf （6ページ） ※同内容を圧縮したzipファイルもダウンロード可能です。 ◎自由研究ペーパークラフト_ピンホールのふしぎ.zip（34.1MB）
用意するもの（or 代用品）
・A4厚口用紙（厚さ0.2mm以上推奨）× 3枚以上 ・はさみ（曲線など大まかに切る部分用） ・カッターナイフ ・カッターマット ・ケガキ針（折り目やピンホール用） （or 書けなくなったボールペン＆押しピン） ・つまようじ（軸） （or 直径2mmほどの棒） ・シャープペンシルの芯（直径0.5mm） ・木工用ボンド ・スティックのり（シワになってほしくない大きな平面用） ※推奨年齢：小学校高学年以上 カッターナイフやケガキ針（押しピン）など刃物を使用するので、怪我の無いよう組み立てて実験しましょう。
あるとよいもの
・金色のおりがみ（景符の見栄えがよくなります） ・ブリキの板 ・直径2cmほどのマグネット × 3～4個 （風に飛ばされず、観察がしやすくなります） ・サングラス（強い光を観察するので、かけた方がいいです）
