自由研究ペーパークラフト（幕末の圭表儀）
- ペーパークラフト本体Digital500 JPY
- おまけ：太陽の南中時刻 算出プログラム(solarnoon.py)Digital0 JPY
- ふろく：延長用圭盤.pdfDigital0 JPY

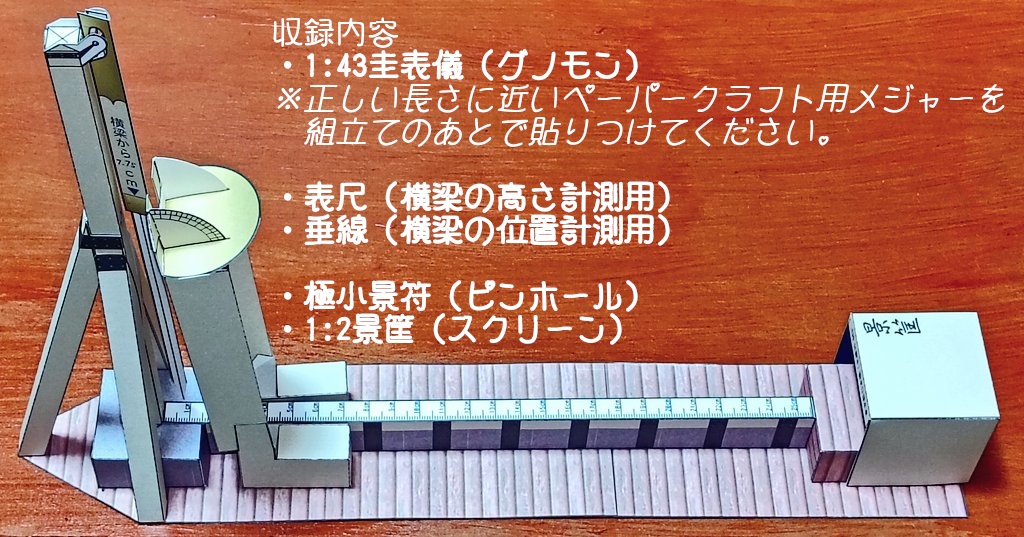

幕末の天文方が太陽の南中高度を測定する際に使用した ・ピンホール「景符（けいふ）」 ・スクリーン「景筐（けいきょう）」 ・日時計（グノモン）「圭表儀（けいひょうぎ）」 の3つをペーパークラフトで再現したPDFデータです。
幕府天文方に、日時計の観測で挑め！！
230年ほど前に使われていた高さ9.1mの巨大な日時計「圭表儀」を、1:43（43分の1）スケールで再現。 水平な場所に設置して、 ◎A:「横梁」の影の位置 ◎B:「垂線」の位置 →影の長さ（A - B） ◎「横梁」の高さ の3つの数値を記録することで、太陽の南中高度θsを測ることができます。 tanθs = （「横梁」の高さ）÷（影の長さ） ※同梱の（小冊子）観察ノート_2を読みながら実験しましょう。 【参考WEBサイト】 Googleマップ https://www.google.co.jp/maps/@ 太陽南中と均時差 - 高精度計算サイト https://keisan.site/exec/system/1266762821
収録内容
【ペーパークラフト】 ・1：43圭表儀ペーパークラフト（観測用）.pdf （3ページ） ・ペーパークラフト用メジャー.pdf （11ページ）※1ページ目から、印刷物の倍率に合わせて切り抜いて使います。2ページ目以降はオマケです。 ・極小景符（ピンホール）.pdf （2ページ）※2ページ目の台座は、選択式です。 ・ふろく：1：2 景筐ペーパークラフト⑪日本橋（東京都）.pdf （1ページ）※姉妹品「自由研究ペーパークラフト（ピンホールのふしぎ）」収録の景筐を抜粋したものです。 https://rabansha.booth.pm/items/7148828 【折り本】 ・（A3小冊子）幕末の圭表儀.pdf （A3印刷→8ページ折り本） ・（A3小冊子）観察ノート_2.pdf （A3印刷→8ページ折り本） ※A4用紙に印刷したい場合は、次のJPEGファイルをお使いください。 ◎（小冊子）幕末の圭表儀.jpg ◎（小冊子）観察ノート_2.jpg 【提出用プリント】 ・日躔校（太陽の運行記録）.pdf （4ページ）※20日分の観測記録をまとめることができます。 ※同内容を圧縮したzipファイルもダウンロード可能です。 ◎自由研究ペーパークラフト_幕末の圭表儀.zip（31.0MB） [2025.08.07追記] おまけ：太陽の南中時刻 算出プログラム(solarnoon.py)を無料公開しました。Pythonを使える方は、私的利用の範囲で参考としてご利用ください。 （※再配布禁止） ◎solarnoon.zip（4.23KB） [2025.10.09追記] ・ふろく：延長用圭盤.pdf （2ページ） ※「1：43圭表儀ペーパークラフト」は、夏の観測において鹿児島（φ = 31.55°）以北で使えるよう設計しましたが、「圭盤」に貼り付けたメジャーの「25cm以降」に「延長用圭盤」を追加することで、北海道・納沙布岬（φ = 43.383°）以南において1年中観測できるようバージョンアップすることができます。
用意するもの（or 代用品）
・A4厚口用紙（厚さ0.2mm以上推奨）× 7枚 ・はさみ（曲線など大まかに切る部分用） ・カッターナイフ ・カッターマット ・ケガキ針（折り目やピンホール用） （or 書けなくなったボールペン＆押しピン） ・シャープペンシルの芯（直径0.5mm） ・木工用ボンド ・スティックのり（シワになってほしくない大きな平面用） ※推奨年齢：小学校高学年以上 カッターナイフやケガキ針（押しピン）など刃物を使用するので、怪我の無いよう組み立てて実験しましょう。
あるとよいもの
・金色のおりがみ（景符の見栄えがよくなります） ・14ｇのバレットシンカー × 2個（直径11mmのおもり。倒れにくくなります） ・サングラス（強い光を観察するので、かけた方がいいです）
