Jones v.0.3.1 訳あり版
- 2,800 JPY

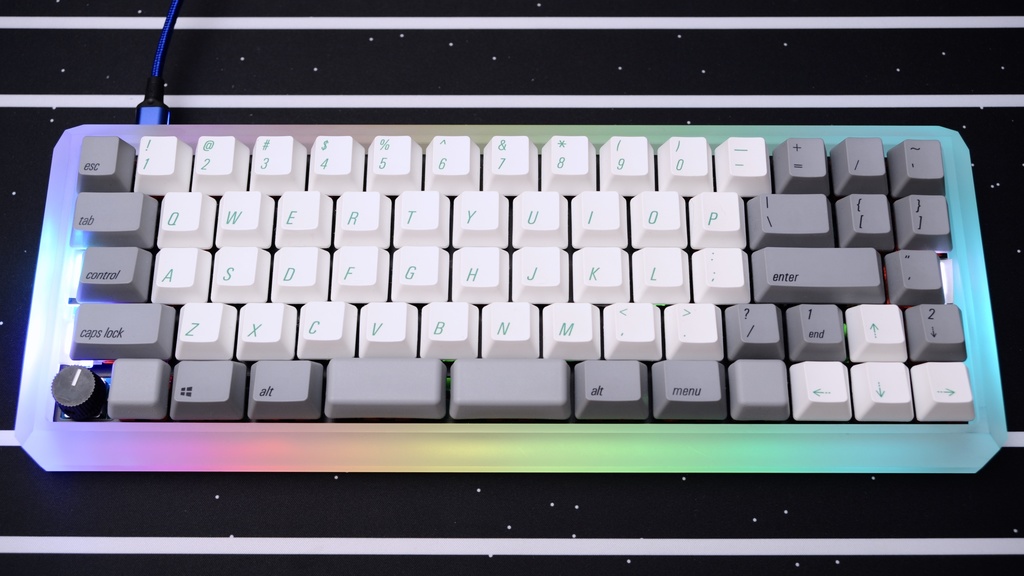

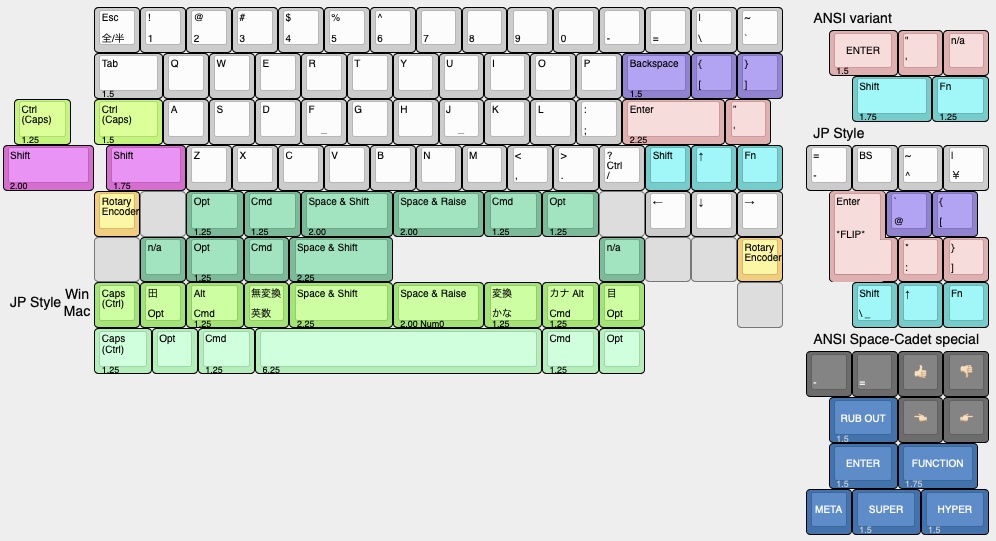

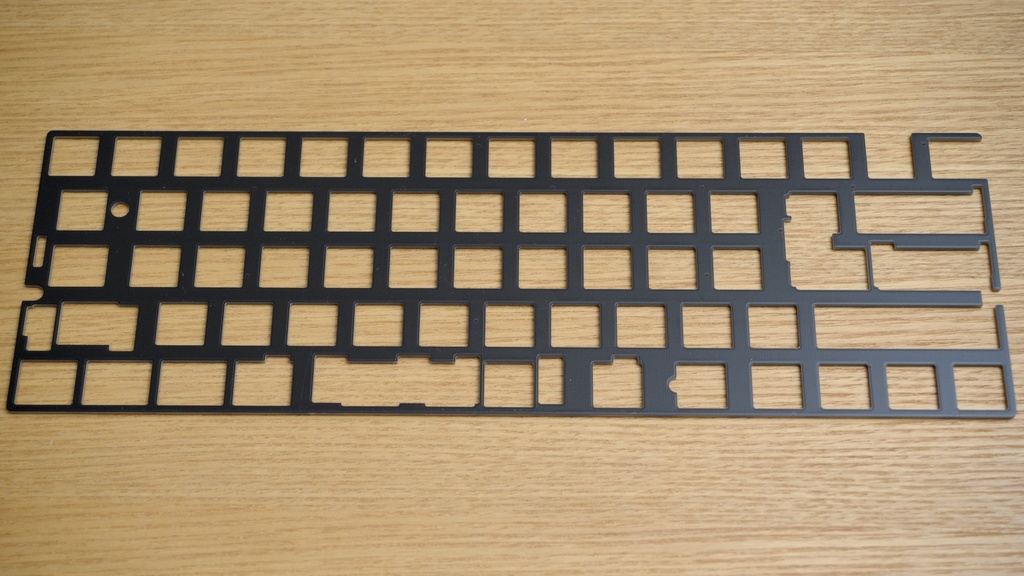

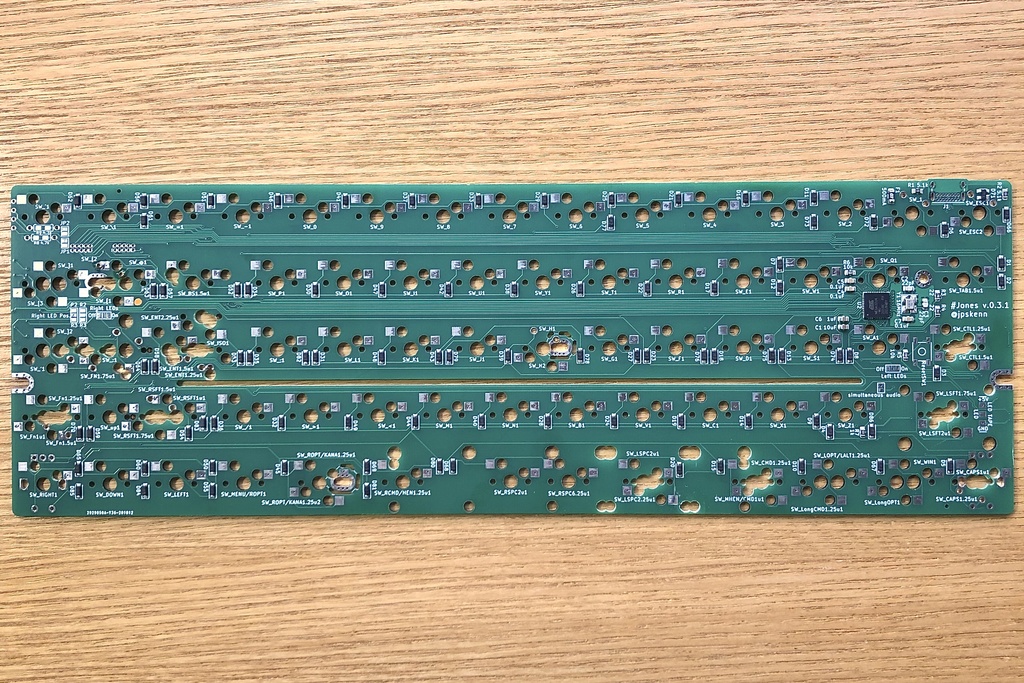

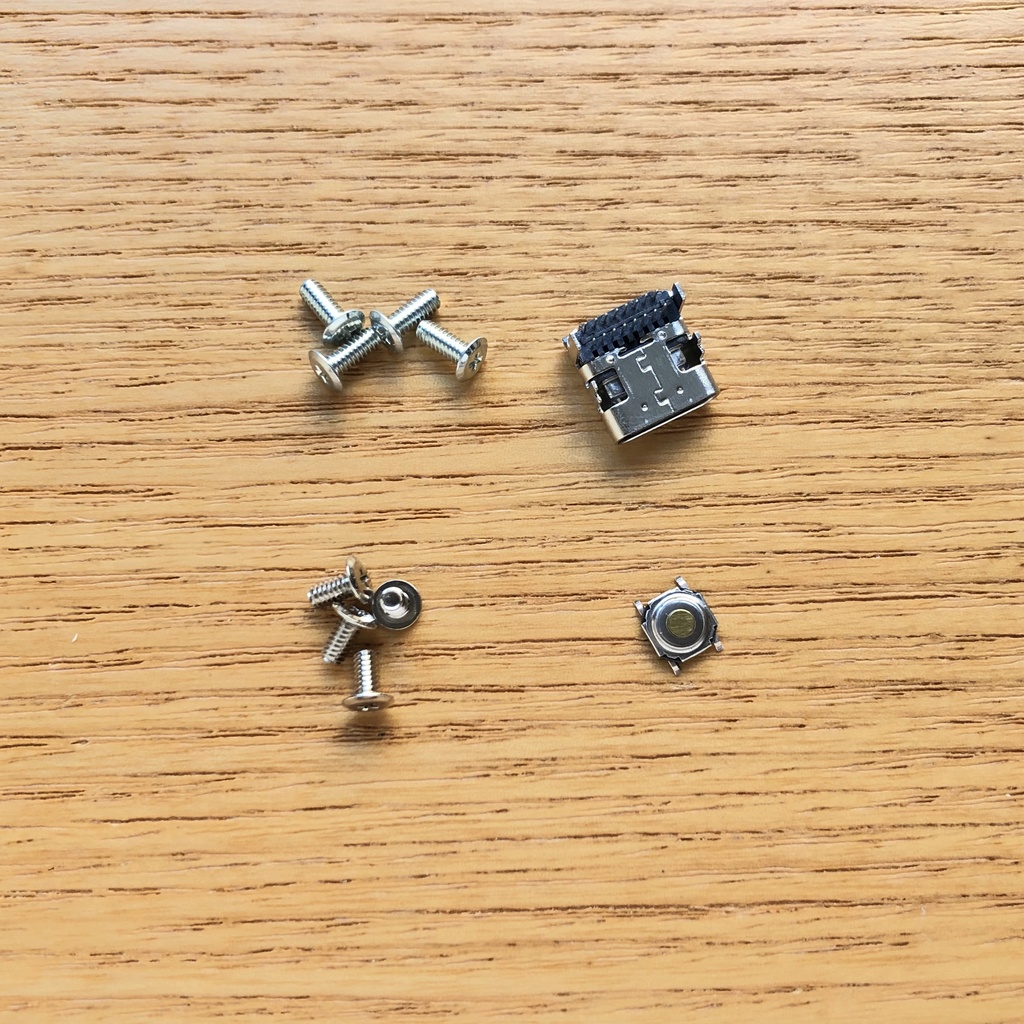

自作キーボード”Jones v.0.3.1”組み立てキットの”訳あり版”です。 訳あり版のため、一部機能に制限があります。 組み立てには、細かなはんだ付け作業が含まれます。 また、キット付属品以外にも組み立てに必要な部品(”別途必要な部品”を参照)をご用意ください。 商品説明とビルドガイドに目を通していただき、キット内容を理解した上でご購入ください。 写真1:作成例1 写真2:作成例2 写真3:基板 写真4:キープレート 写真5:付属部品 写真6:レイアウト一覧
Jonesの概要、特徴
Jones(ジョーンズ)は、2行目と3行目のずれをなくし、ロースタッガードとオルソリニアを組み合わせた60%キーボードです。 左右対象のアルファ部と、右手ホームポジションのすぐ隣へ配置されたModキーにより、両手が自然なポジションで打鍵できます。 40〜50%のキーボードが60%のケースに収まったような配列になっており、コンパクトで軽快な運指の心地良さと、必要十分なキー数(レイヤーに全部押し込まなくて良い!)を兼ね備えています。 オプション機能として、LEDインジケータと、ロータリーエンコーダを設置できます。 一般的に市販されているANSI104キーやJP108キーのキーキャップに対応しています。 好みのGH60型ケースと組み合わせて、オリジナルの1台を組み立ててください。 詳しくは、Jonesプロジェクトページをご覧ください。 https://github.com/jpskenn/Jones/blob/master/README.md
キット内容
Jones 基板 v.0.3.1 ...1枚 Jones キープレート v.3.5.4 ...1枚 USBコネクタ ...1個 リセットスイッチ ...1個 低頭ネジ M2 4mm ...4個 低頭ネジ M2 5mm ...4個
別途必要な部品
MXソケット ...最大69個(*) MXスイッチ ...最大69個(*) PCBマウント スタビライザー 2U ...3個 ケース(GH60型) ...1個 USBケーブル(Type-C) ...1本 *レイアウトによって使用数が変わります。
オプション部品(使用する場合のみ)
ロータリーエンコーダ(EC11, EC12またはその互換品) ...最大2個 LED(SK6812MINI) ...最大6個 LEDテープ ...1本(LED8個付き)
注意事項、制限など
●訳あり版として ・基板の配線を1箇所カットしてあります。 ・ANSIスタイルの”[”キーは、取り付け済みのmill-maxソケットへスイッチを取り付けてください。 ・JPスタイルのレイアウトを使用する際は、mill-maxソケットを取り外してください。 ●Jonesの設計として ・スイッチの足を加工して取り付ける箇所があります。 ・スイッチを上下逆向きに取り付ける箇所があります。 ・2U幅の左シフトキー用のスタビライザーは、ケースネジと左側LEDに干渉するため推奨しません。 ・もしかしたら、取り付けできないケースがあるかもしれません。 詳しくはビルドガイドをお読みください。 https://github.com/jpskenn/Jones/blob/master/docs/BuildGuide_v.0.3.1_JA.md
