Jones v.1
Jones v.1
Jones v.1
Jones v.1

Jones（ジョーンズ）とは、２〜３行目にずれのない、シンメトリカルな一体型60%キーボードです。 左右対象のアルファ部と、右手側Modキーをホームポジションのすぐ隣へ配置したレイアウトが特徴で、自然なポジションで打鍵できます。 40%や50%キーボードのコンパクトで軽快な運指の心地良さと、レイヤーに数字や記号を押し込まなくてよい十分なキー数を兼ね備えています。

特徴

・独自のずれ幅をもつ左右対称のアルファ部と、右手のホームポジションに近づけたModキー ・3つのキーレイアウトバリエーション（Wide, Narrow, Normal） ・一般的なキーキャップセット（日本語108，英語104）に対応 ・キーマップ書き換えツール（RemapやVIAなど）に対応したファームウェアを書き込み済み ・主要部品を実装済みで、Pro Micro不要 ・ソケット対応により、スイッチの交換が容易 ・オプション機能によるカスタマイズが可能 （インジケータ／アンダーグローLED，ロータリーエンコーダ，スピーカー，etc.） くわしい説明や組み立て例は、以下をごらんください。 https://github.com/jpskenn/Jones/blob/master/README.md

バリエーション

■基本キット GH60型ケースと組み合わせて使用する、基板とキープレートのみのキットです。 すでにケースをお持ちの方や、好みのケースを別途購入する方におすすめです。 遊舎工房さんで委託販売もしています。 ■基本＋ボトムプレートキット 基本キットに、ケースレスで使用するためのボトムプレートキットを同梱したキットです。 セット価格で少しお得です。 とりあえずJonesを試してみたい方や、低価格で自作キーボードを始めたい方におすすめです。 もちろん、ボトムプレートを取り外せば、GH60型ケースと組み合わせることもできます。 ■ボトムプレートキット 基板やキープレートが含まれない、ボトムプレートだけのキットです。 基本キットをケースレスで使用したくなった場合などに、ボトムプレートを単体で追加購入するためのキットです。 （ボトムプレートキットだけでは、キーボードとしては使えません。） ■ボトムプレートキット（旧デザイン特価） 機能的には通常のボトムプレートキットと同じですが、v.0.4.1最終試作版の底面デザインになっています。 在庫処分のため数量限定の特価品です。

キット内容

■基本キット ・基板 ×1 ・キープレート ×1 ・MXソケット ×75（予備含む） ・PCBマウント スタビライザー 2uサイズ, ねじ止め式 ×2 ・低頭ネジ, M2 4mm ×3 ・低頭ネジ, M2 5mm ×3 ・プラ板 ×1 ■基本＋ボトムプレートキット ・基本キット ×1 ・ボトムプレートキット ×1 ■ボトムプレートキット ・Jones用ボトムプレート ×1 ・スペーサー, M2 3mm ×8 ・ネジ, M2 3mm ×16 ・ネジ, M2 3mm, 低頭 ×1 ・ゴム足 大 ×2 ・ゴム足 小 ×6

別途用意が必要なもの

・MXスイッチ ×最大70 ・キーキャップ（MXスイッチ用） ×必要数（日本語108，英語104キーセット対応） ・PCBマウント スタビライザー 2u ×必要数（キット付属の2個では足りない場合） ・GH60／Poker型60%ケース または Jones用ボトムプレートキット ×1 ・USBケーブル （Type-C） ×1 ・はんだ付け用具や、ドライバーなど

オプション部品

使用するオプション機能に応じてご用意ください。 ・インジケータLED SK6812MINI ×2 または 4 ・アンダーグローLED フルカラーシリアルLEDテープ ×1（1cm幅，LED15個分 約25cm） ・ロータリーエンコーダ、ノブ（つまみ） ALPS EC11, EC12またはその互換品 ×最大2 ・スピーカー Murata PKMCS0909E4000-R1 ×1

組み立て方法

ファームウェアを書き込み済みなので、基本的な組み立ては、基板にソケットをはんだ付けして、ケースに取り付けるだけで完成となります。 以下のビルドガイド参考に、組み立てを行なってください。 https://github.com/jpskenn/Jones/blob/master/docs/BuildGuide_v.1_JA.md

組み立て例

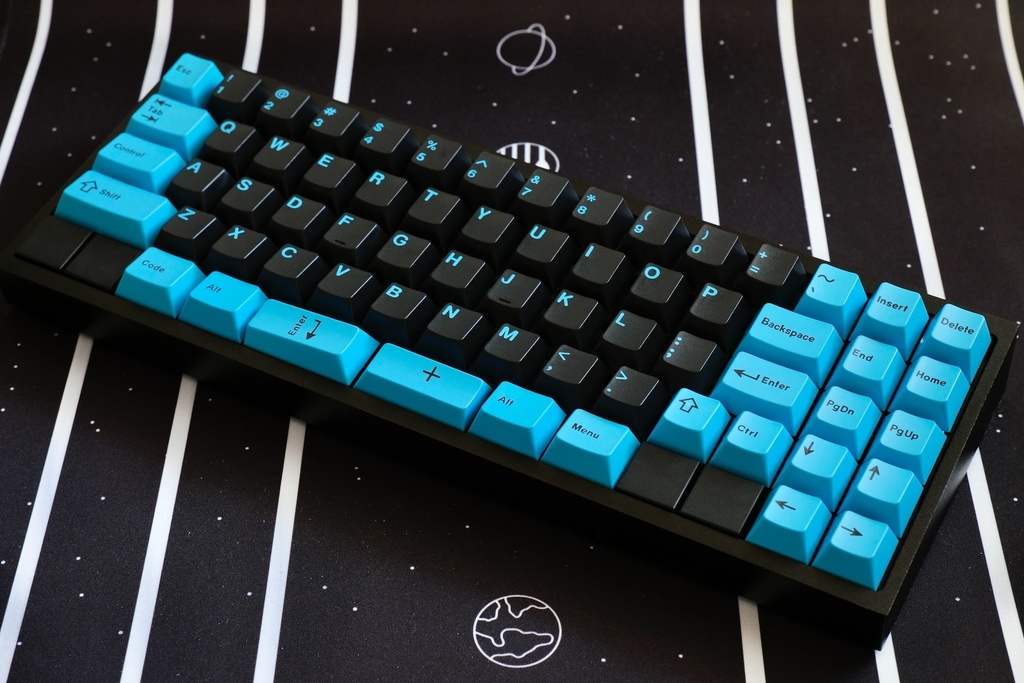

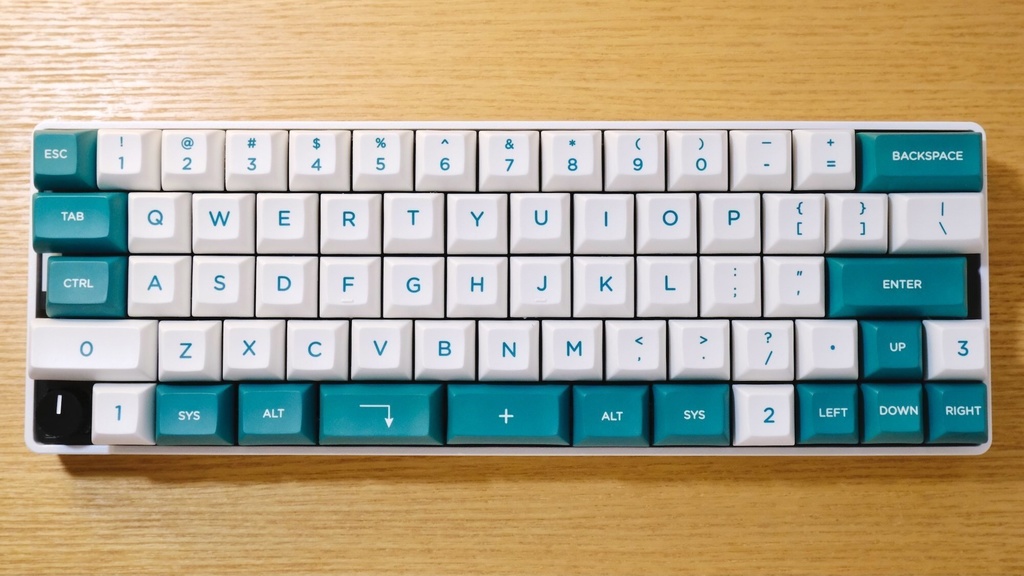

組み立て例（商品写真）の説明です。 1. Wideレイアウト 日本語108キーキャップ，60%プラスチックケース（クリア），オプション（LED，ロータリーエンコーダ） 2. Narrowレイアウト カスタムキーキャップ，TOFUケース（Black） 3. Normalレイアウト 英語104キーキャップ，60%プラスチックケース（ホワイト），オプション（LED，ロータリーエンコーダ） 4. Wideレイアウト カスタムキーキャップ，Jones用ボトムプレート，オプション（LED）

B級品，C級品について

B級品とC級品の状態は次のとおりです。 なお、通常品と同様に、ファームウェアの書き込み後に、すべてのソケット用パッドが正しく反応することを確認済みです。 ・B級品 傷や汚れがついて、見た目が悪いもの。 ・C級品 B級品にくらべて傷や汚れの程度がひどく、見た目が極端に悪いもの。 または、 配線の補修をおこなったものや、部品が傾いて取り付けられているなど、ハードウェアに軽微な問題があるもの。
