Jones v.0.4.1 （最終試作版）
- 基本キットShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)5,600 JPY
- 基本＋ボトムプレートキットShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)7,300 JPY

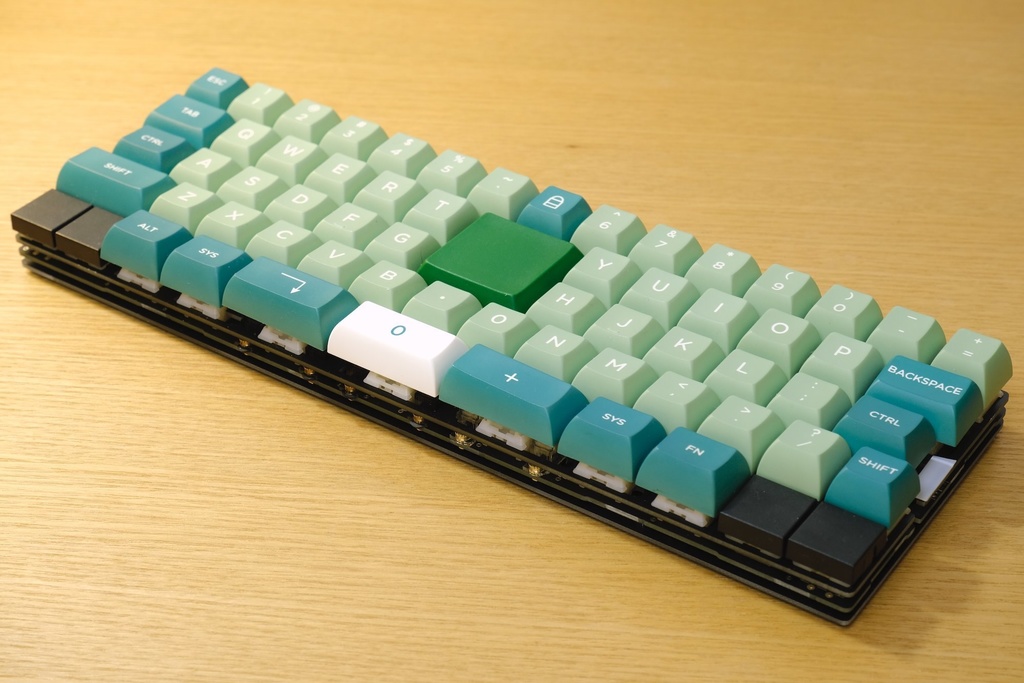

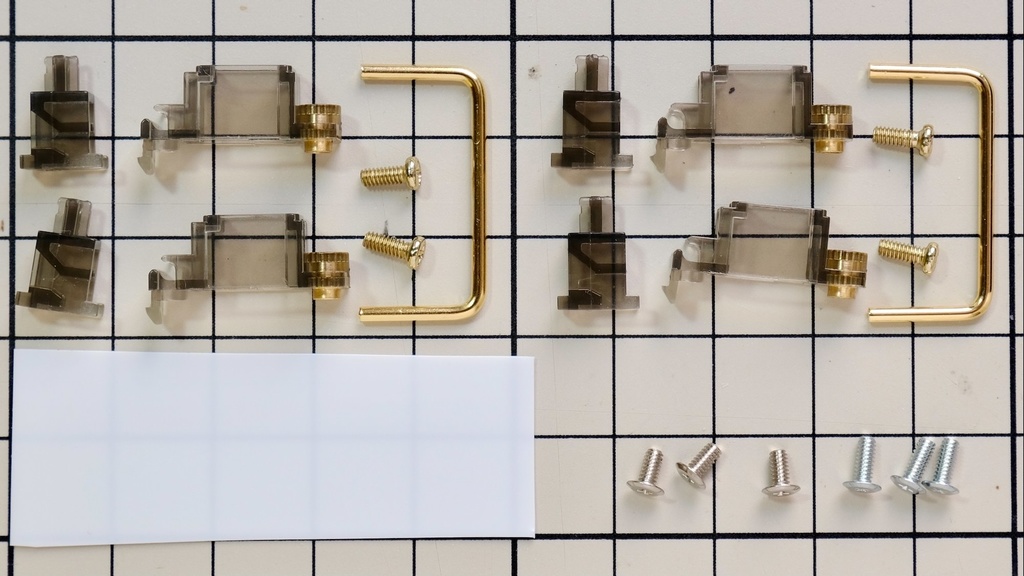

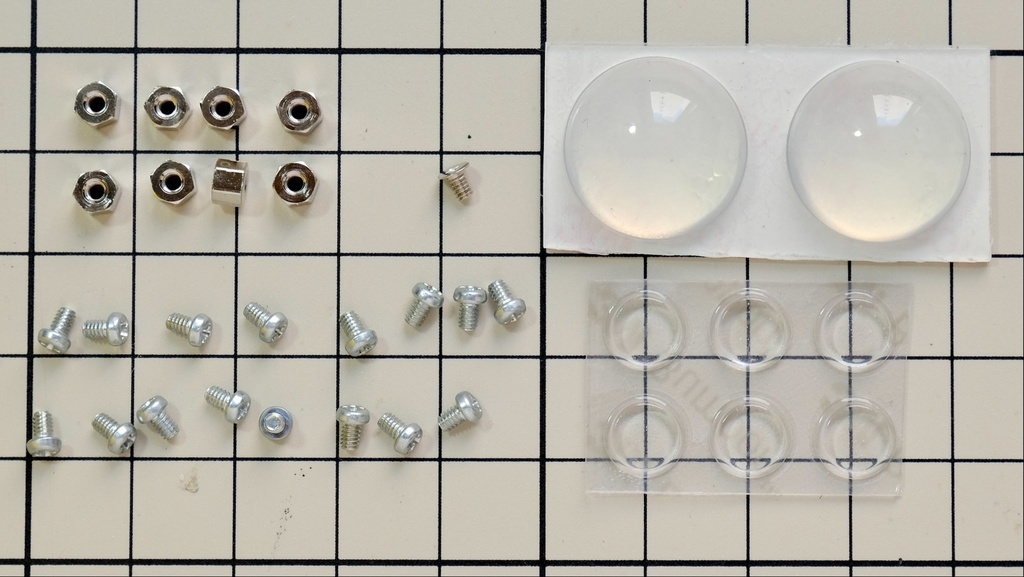

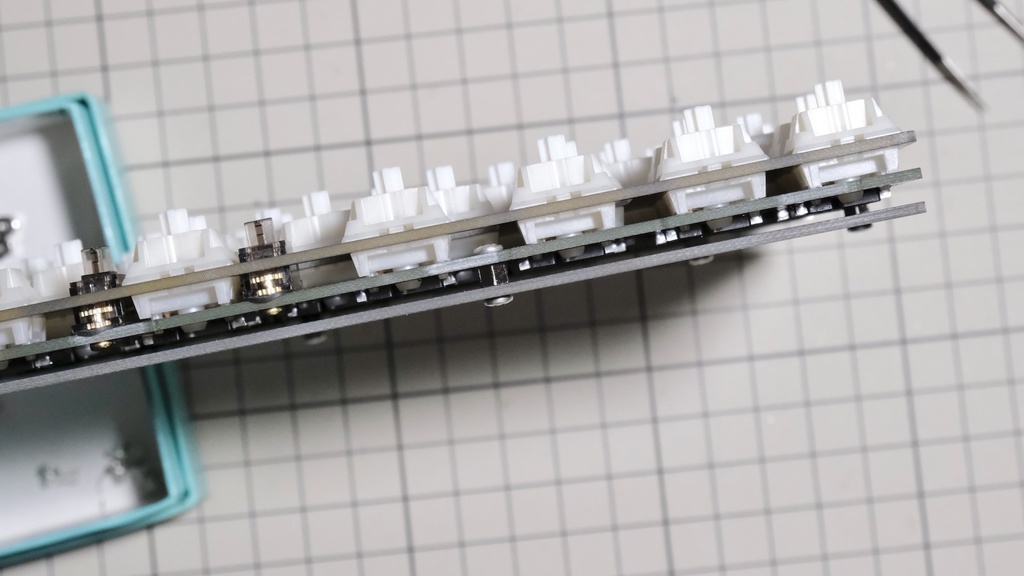

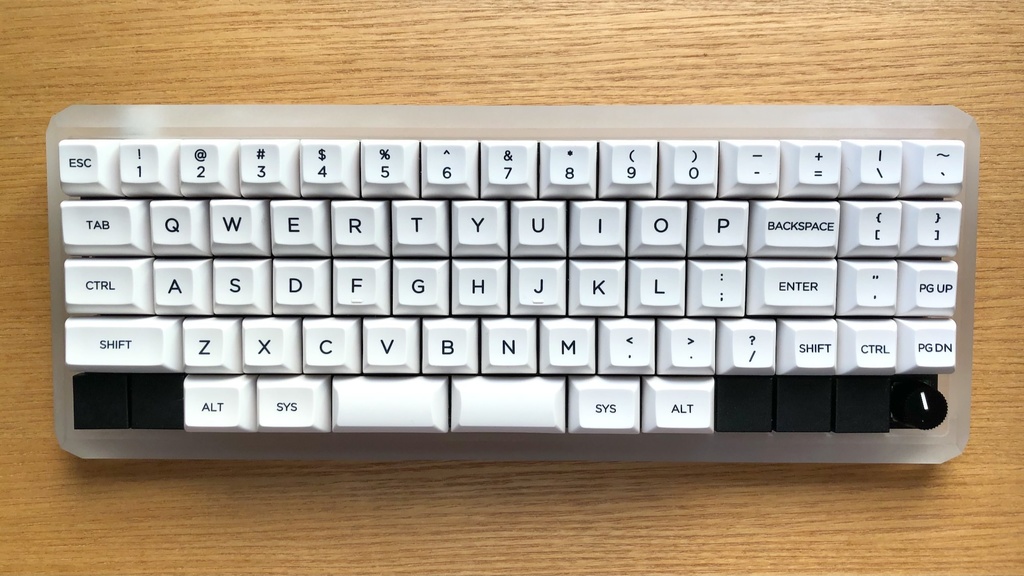

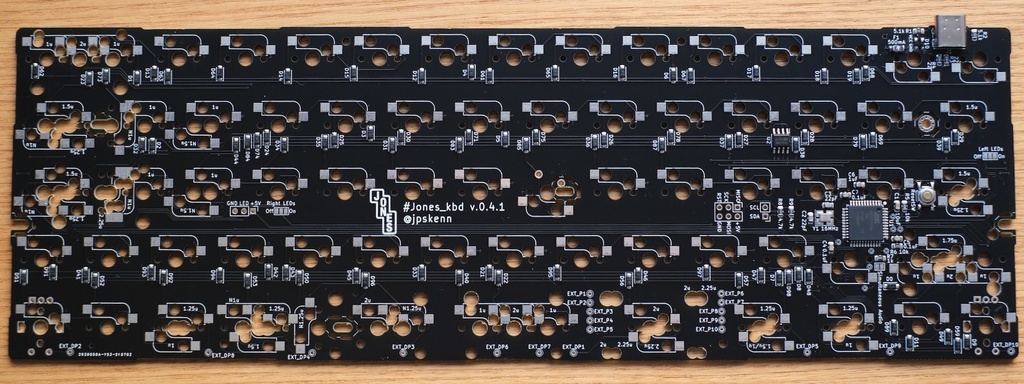

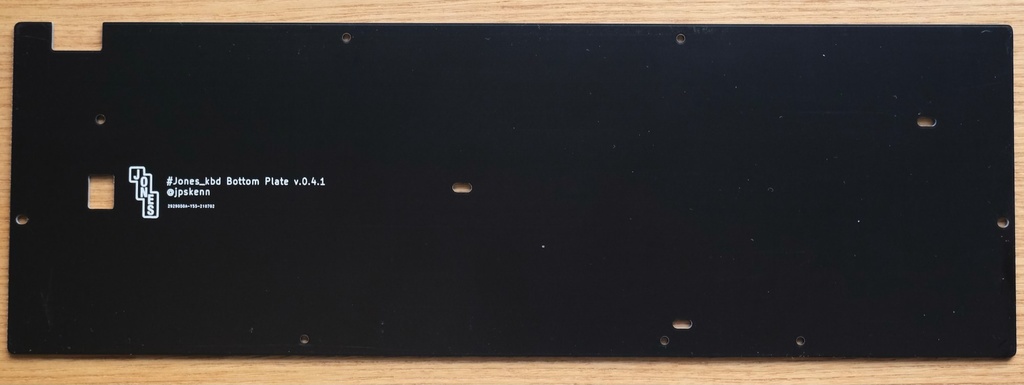

自作キーボード”Jones”のv.0.4.1 （最終試作版）の組み立てキットです。 以下の2種類のキットを試作版の価格で頒布します。 ●”基本キット” GH60型ケースと組み合わせて使用する、基板とキープレートのみのキット。 すでにケースをお持ちの方や、好みのケースを別途購入する方におすすめ。 ●”基本＋ボトムプレートキット” 基本キットに加え、ケースレスで使用できるボトムプレートを同梱したキット。 とりあえずJonesを試してみたい方や、低価格で自作キーボードを始めたい方におすすめ。 もちろん、GH60型ケースと組み合わせることもできます。 正式版ではこの最終試作版を元に、アンダーグロー用LEDテープに対応し、配線の最適化や各部の仕上げを調整する予定です。 写真1：作例1, Wideレイアウト, 日本語配列 写真2：作例2, Narrowレイアウト, 英語配列 写真3：作例3, ボトムプレート使用, Wideレイアウト 英語配列 写真4：ボトムプレートと組み合わせた様子 写真5：基板 写真6：基本キット同梱品 写真7：ボトムプレート 写真8：ボトムプレートキット同梱品
Jonesの概要、特徴
Jones（ジョーンズ）は、2行目と3行目にずれのない、ロースタッガードとオルソリニアを組み合わせた60%キーボードです。 左右対象のアルファ部と、右手側Modキーをホームポジションのすぐ隣へ配置したレイアウトが特徴です。 40%や50%キーボードのコンパクトで軽快な運指の心地良さと、レイヤーに数字や記号を押し込まなくてよい十分なキー数を兼ね備えています。 GH60型やPoker型に互換性のあるケースと組み合わせて使用できます。 詳しくは、Jonesプロジェクトページをご覧ください。 https://github.com/jpskenn/Jones/blob/master/README.md
注意事項
組み立てには、はんだ付け作業が含まれます。 また、キット内容の付属品以外にも、”別途用意が必要な部品”をご用意ください。 使用したい機能に合わせて、”オプション部品”をご用意ください。 商品説明とビルドガイドによく目を通していただき、キット内容を理解した上でご購入ください。 以前のバージョンからレイアウトや機能が変更されていますのでご注意ください。 なお、試作生産余剰分の販売となりますので、基板などの交換対応ができないことをご理解ください。 また、基板類製造時などの傷などについてもご了承ください。 ビルドガイド https://github.com/jpskenn/Jones/blob/master/docs/BuildGuide_v.0.4.1_JA.md
キット内容
■基本キット ・Jones 基板 ...1 ・Jones キープレート ...1 ・Kailh MXソケット ...75（予備含む） ・PCBマウント スタビライザー 2uサイズ ...2 ・低頭ネジ, M2 4mm ...3（予備含む） ・低頭ネジ, M2 5mm ...3（予備含む） ・プラ板 ...1 ■基本＋ボトムプレートキット ・基本キット ...1 ・Jones用ボトムプレート ...1 ・スペーサー, M2 3mm ...8 ・ネジ, M2 3mm ...16 ・ネジ, M2 3mm, 低頭 ...1 ・ゴム足 大 ...2 ・ゴム足 小 ...6
別途用意が必要な部品
・MXスイッチ ...最大 70 取り付け安定性が高い5pinタイプを推奨。 スイッチの端子折れや故障した場合に備えて、いくつか予備があると安心。 ・キーキャップ MXスイッチ用 ...必要数 Wide, Normalレイアウトは、一般的な日本語108または英語104のキーキャップセットに対応。 Narrowレイアウトはカスタムキーキャップセットが必要。 ・PCBマウント スタビライザー 2uサイズ ...必要数 キット付属の2個では足りない場合に必要。 確実に固定できるねじ止め式を推奨。 ・GH60型, Poker型ケース ...1 基本＋プレートキットでは不要。 ・USBケーブル （Type-C） ...1
オプション部品（使用する場合のみ）
・LED, SK6812MINI ...最大4 ・ロータリーエンコーダ ...最大2 ・スピーカー, Murata PKMCS0909E4000-R1 ...1
更新情報
2021/09/11 最終試作が確定したので、”ほぼ最終試作版”から”ほぼ”を削除。
