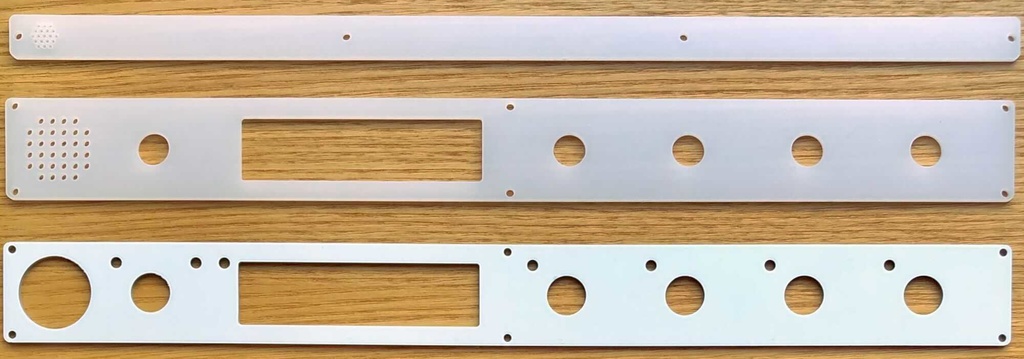

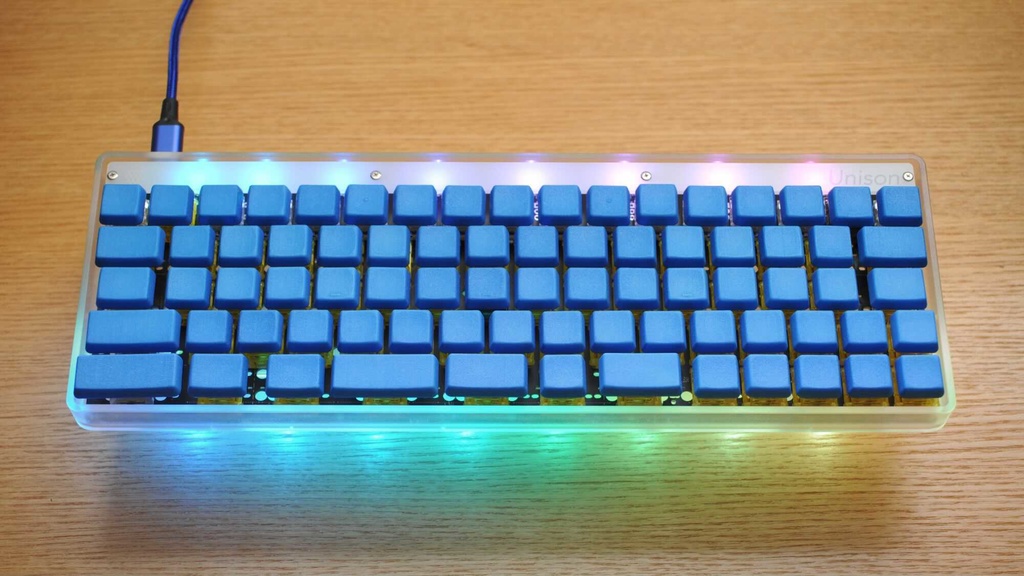

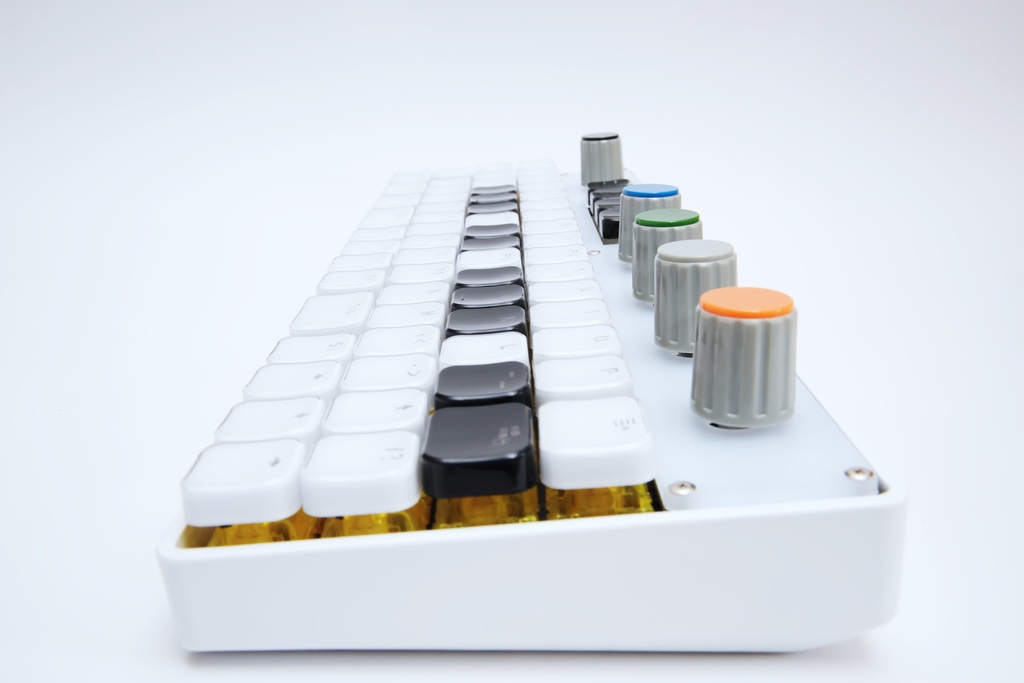

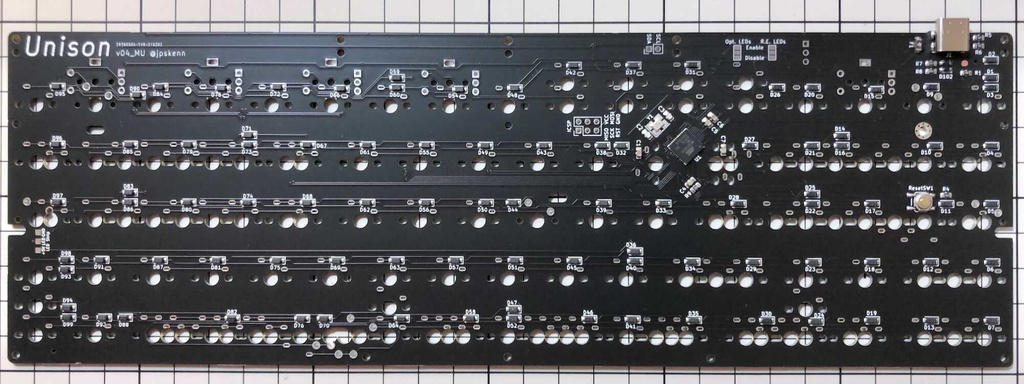

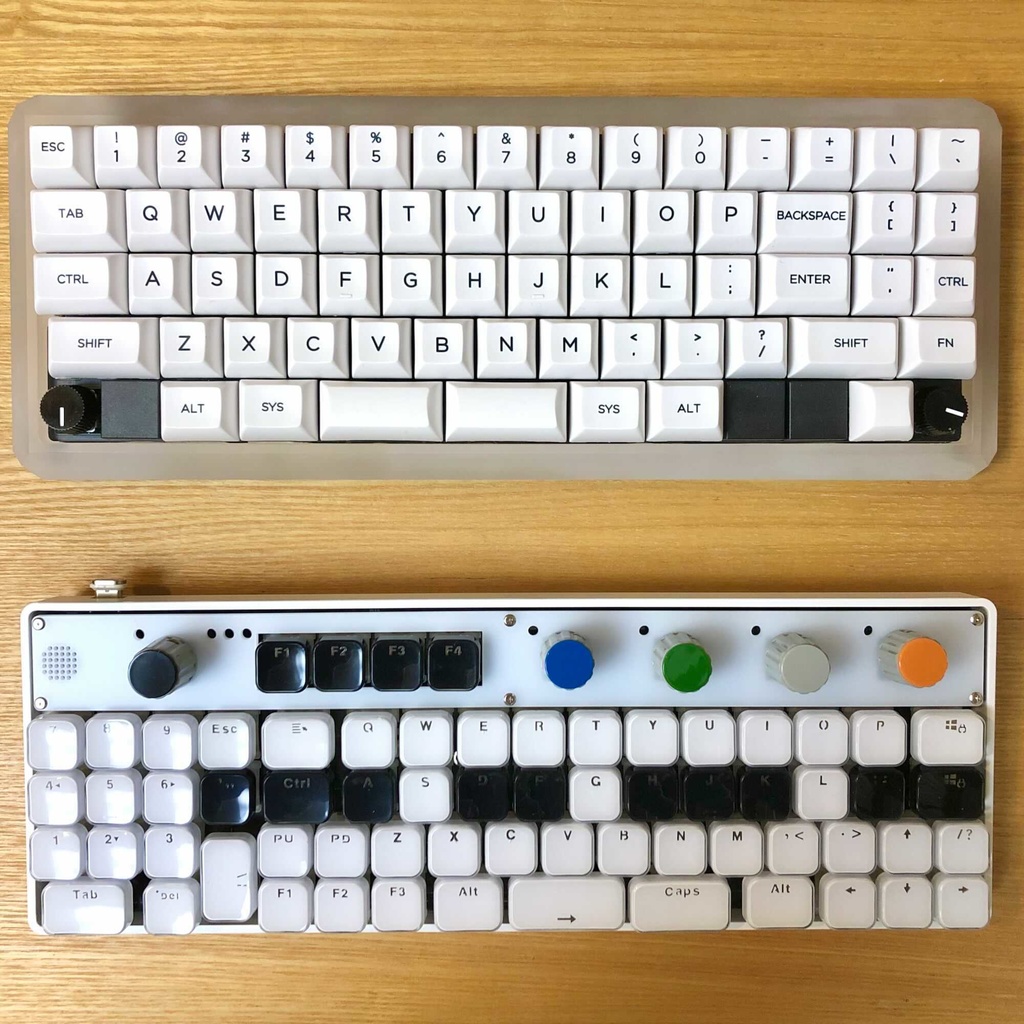

自作キーボードUnison（ユニゾン）の”v04 試作版”組み立てキットです。 試作版のため、今後リリースされるものとは細かな部分が異なります。 基板への部品取り付け確認や写真撮影のため、使用に差し支えのない程度の傷や汚れがございます。 組み立てには、細かなはんだ付け作業が含まれます。 また、キット付属品以外にも組み立てに必要な部品がございますので、”別途必要な部品”を参照のうえ、各自ご用意ください。 商品説明とビルドガイド https://github.com/jpskenn/Unison/blob/main/docs/BuildGuide_v04_JA.md に目を通していただき、キット内容を理解した上でご購入ください。 写真1：作例：Unison Musicスタイル 写真2：作例：Unison Musicスタイル（横） 写真3：作例：Unison Terminalスタイル 写真4：基板 写真5：プレート類（上：Terminalスタイル用 プレート，中＆下：Musicスタイル用プレート） 写真6：60%キーボードとの比較（上：Jones，下：Unison）

Unisonの概要、特徴

ユニゾン（Unison）は、GH60互換の60%ケースに収まる狭ピッチキーボードです。 ロータリーエンコーダを搭載しシーケンサーやMIDIキーボードとしてDAW連携を想定した”Misicスタイル（ミュージック・スタイル）”と、日常的なコンピュータ作業を想定した”Terminalスタイル（ターミナル・スタイル）”を用意しています。 ■挟ピッチ 通常の19.05mmのキーピッチに対して約87%となる、縦16.4mm × 横16.8mmのキーピッチを採用しています。 ■独自の物理配列 2行目と3行目のずれをなくし、ロースタッガードとオルソリニアを組み合わせたキー配列を採用しています。 ■ふたつのレイアウト・スタイル シーケンサーやMIDIキーボードとしてDAW連携を想定した”Misicスタイル”と、コンピュータでの作業を想定した”Terminalスタイル”の2種類が選べます。 Terminalスタイルは、VIAまたはRemapによるキーマップの書き換えに対応しています。 詳しくは、Unisonプロジェクトページをご覧ください。 https://github.com/jpskenn/Unison/blob/main/README.md

キット内容

■Unison v04 試作版 Unison 基板 v04（部品実装済み） ...1枚 スペーサー 8mm ...6個 ネジ M2 5mm ...6個 ネジ 低頭 M2 6mm ...6個 ネジ 低頭 M2 5mm ...5個 Mill-Maxソケット 金色 ...10個 Mill-Maxソケット 銀色 ...4個 ■Musicスタイル用 プレート Musicスタイル用トップレート（アクリル） ...1枚 Musicスタイル用ミドルプレート v04（FR-4） ...1枚 ■Terminalスタイル用 プレート Terminalスタイル用トップレート（アクリル） ...1枚 Musicスタイル、またはTerminalスタイルのうち、いずれかのプレートをご購入ください。

別途必要な部品

MXスイッチ ...Musicスタイル 70個, Terminalスタイル 最大83個 キーキャップ（16mm＋αの狭ピッチ対応品） ...同上 ケース（GH60型） ...1個 USBケーブル（Type-C） ...1本 Musicスタイルは以下も必要 ロータリーエンコーダ（EC11, EC12, またはその互換品） ...5個 ロータリーエンコーダ用ノブ・つまみ ...5個 LED（SK6812MINI） ...7個（無くても動作しますが、シーケンサーの操作がほぼ不可能となります）

オプション部品（使用する場合のみ）

LED（SK6812MINI） ...最大9個 LEDテープ ...1本（26cm程度） 圧電スピーカー（Murata PKMCS0909E4000-R1） ...1個

注意事項、制限など

・中央下側のネジは、ケースへ止めずに組み立てます。 ・中央下側のネジ穴にかぶさるスイッチは、スイッチの足を加工して取り付けます。 ・ネジ穴にかぶさるスイッチは、基板をケースへねじ止めした後、ソケットを介して取り付けます。
・スイッチを上下逆向きや、横向きに取り付ける箇所があります。
・もしかしたら、取り付けできないケースがあるかもしれません。
 ・Musicスタイルのスピーカーホールは、デザイン上設けられたハリボテです。
 v04 試作品による注意事項、制限は次の通りです。 （今後リリースされるものでは改善の予定） ・5pinスイッチの取り付け穴が緩めです。 ・Mill-Maxソケットを使用するため、はんだ付けの難易度が多少高めです。 ・スピーカーを使用するAudio機能は、単音再生となります。 詳しくはビルドガイドをお読みください。 https://github.com/jpskenn/Unison/blob/main/docs/BuildGuide_v04_JA.md
