札幌貿易さん販売の『方向スイッチ+決定ボタン 5スイッチ』専用プリント基板3枚セット
- 180 JPY

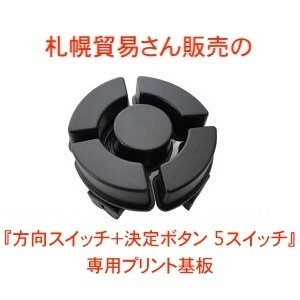

札幌貿易さん販売の『方向スイッチ+決定ボタン 5スイッチ』専用のプリント基板3枚セット
札幌貿易さん販売の『方向スイッチ+決定ボタン 5スイッチ』専用のプリント基板3枚セット
札幌貿易さん販売ページはこちら; ・楽天市場 黒 https://item.rakuten.co.jp/sapporo-boueki/2sw-0002/ グレー https://item.rakuten.co.jp/sapporo-boueki/2sw-0001/ ・Amazon 黒 https://www.amazon.co.jp/dp/B078ZDJFS7/ グレー https://www.amazon.co.jp/dp/B078ZCY28P/
専用基板だからまとまりが良い
2.54ミリピッチのブレッドボードやユニバーサル基板には、このスイッチセットはピッタリ収まりません。特に中央の決定ボタンのスイッチは、ちょうど2.54ミリピッチの中間に位置します。 そこで、専用のプリント基板を作成しました。

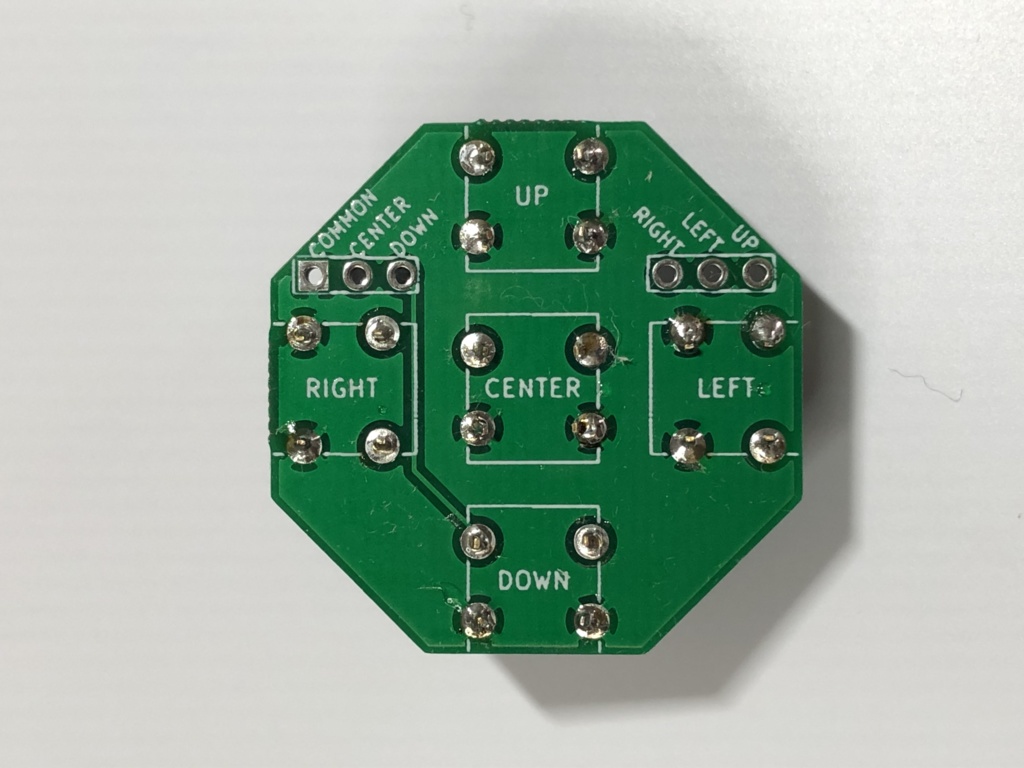

専用のプリント基板3枚セット

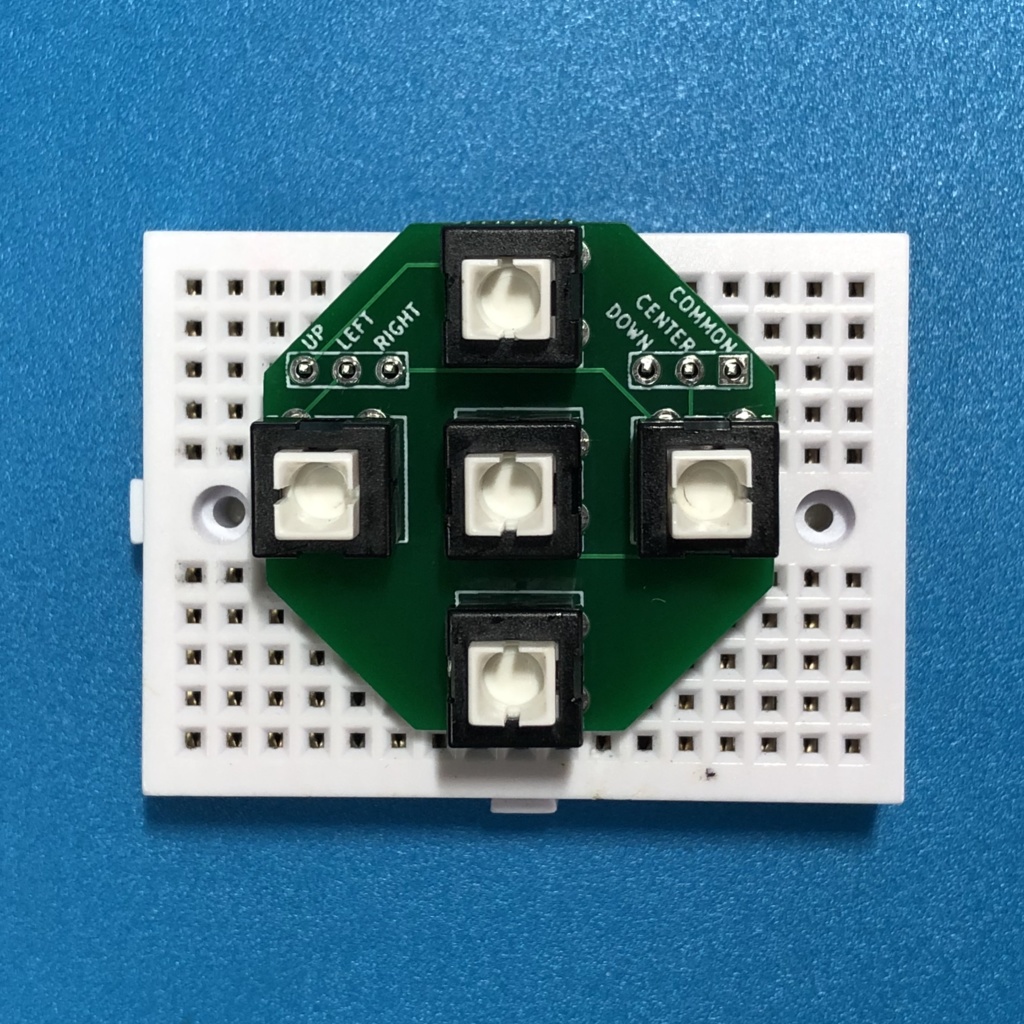

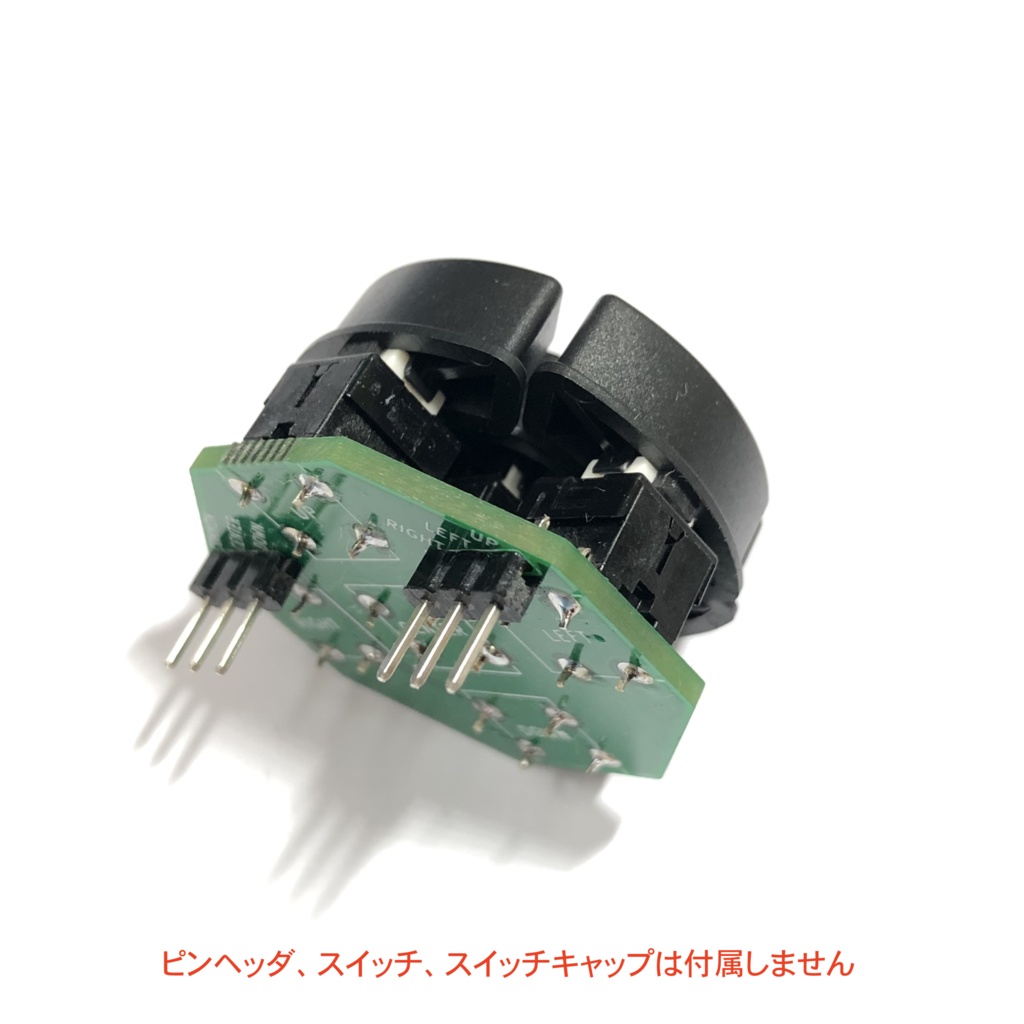

写真に写っている、ピンヘッダ、スイッチセット、ブレッドボード等は付属しません。基板のみ3枚セットです。ご注意ください。
仕様
・ 両面スルーホール・専用基板 ・ サイズ:30.5mmx30.5mm 八角形 ・ 孔ピッチ:2.54mm x 2.54mm ・ 板厚:1.6mm ・ 材質:FR-4(ガラスエポキシ) ・ 表面処理:HASL(有鉛半田レベラー) ・ 基板色:緑色 ・四辺に基板切り離しの跡(キズ)あり 一般的な6ミリ角のタクトスイッチが使えますが、保証の限りでございません。
免責事項
・商品説明以上のサポート等はございません。 ・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。 ・本基板の著作権は留保します。同一のアートワークでの販売はお控えください。
