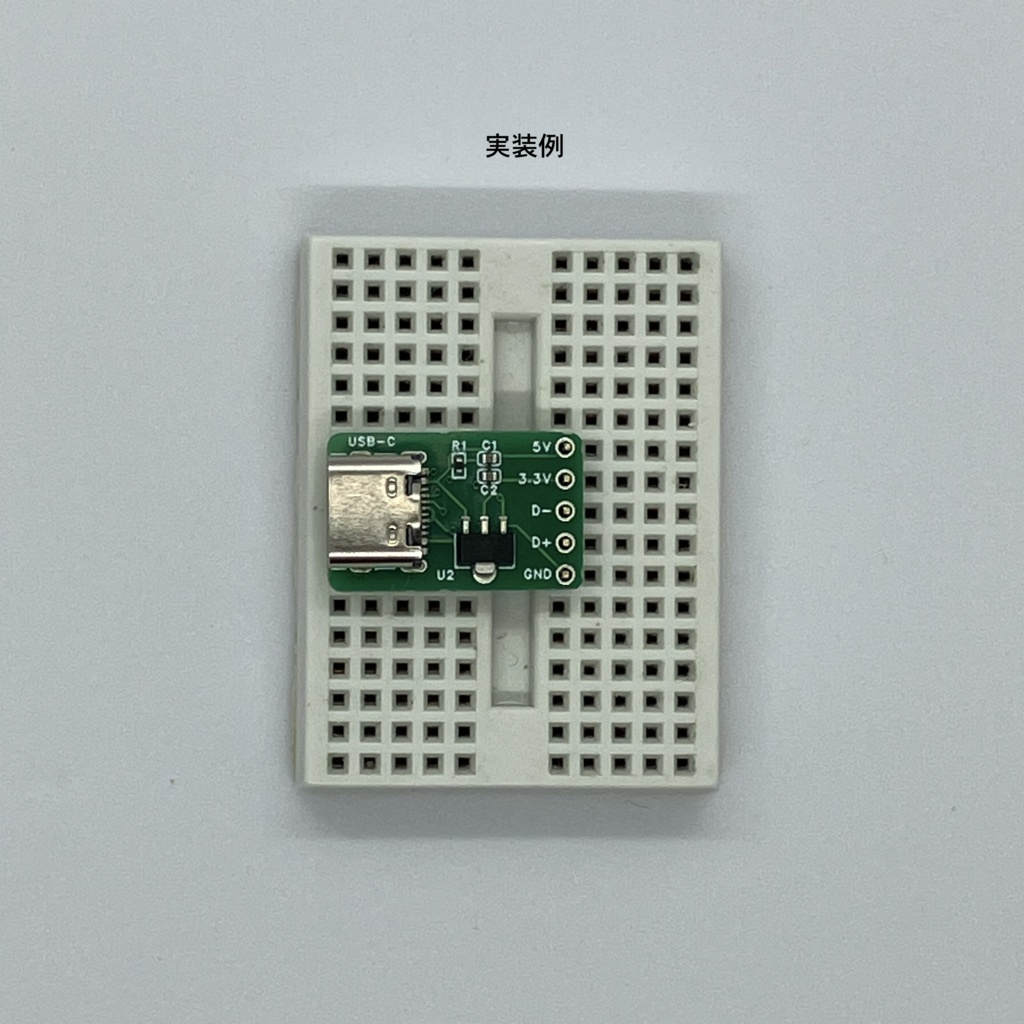

USB-Cブレイクアウトボード(3.3V出力付き)
- Ships within 2 daysゆうゆうBOOTHパックで配送予定Physical (direct)200 JPY

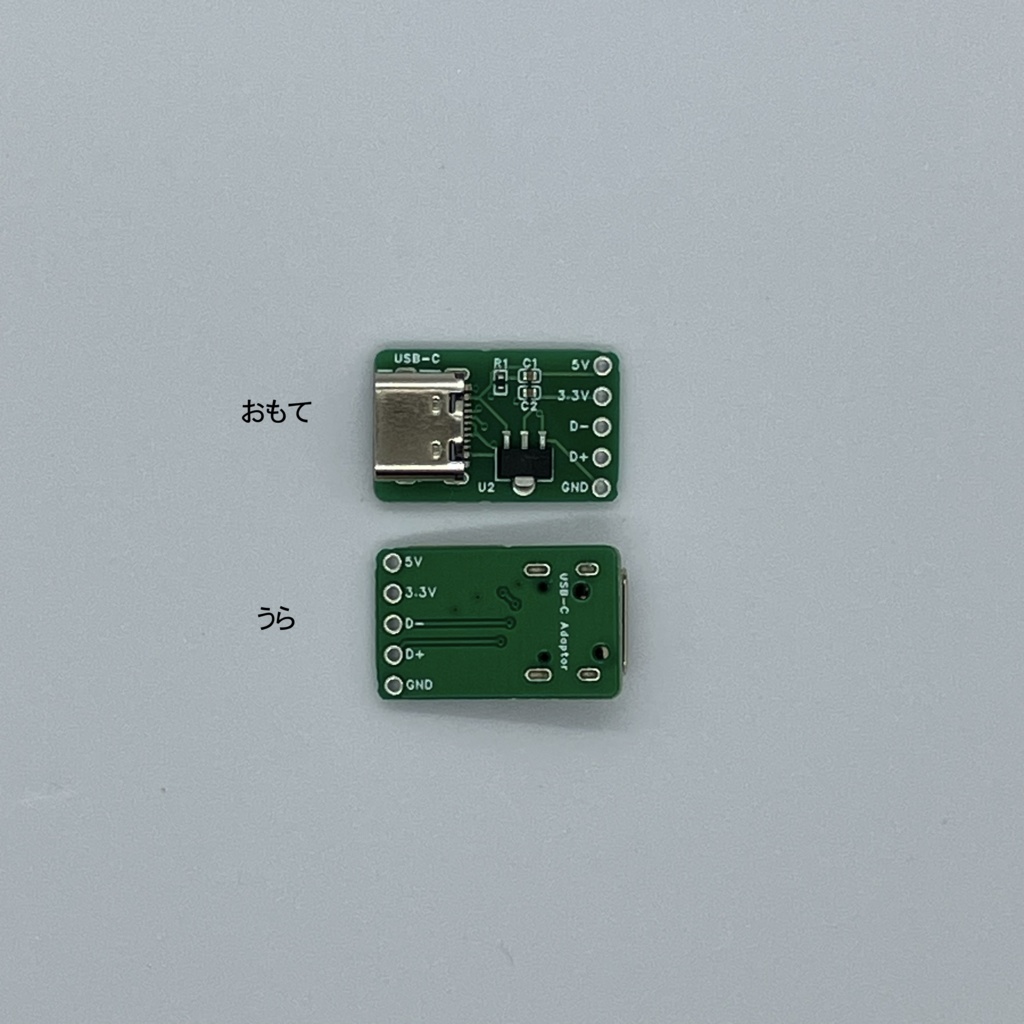

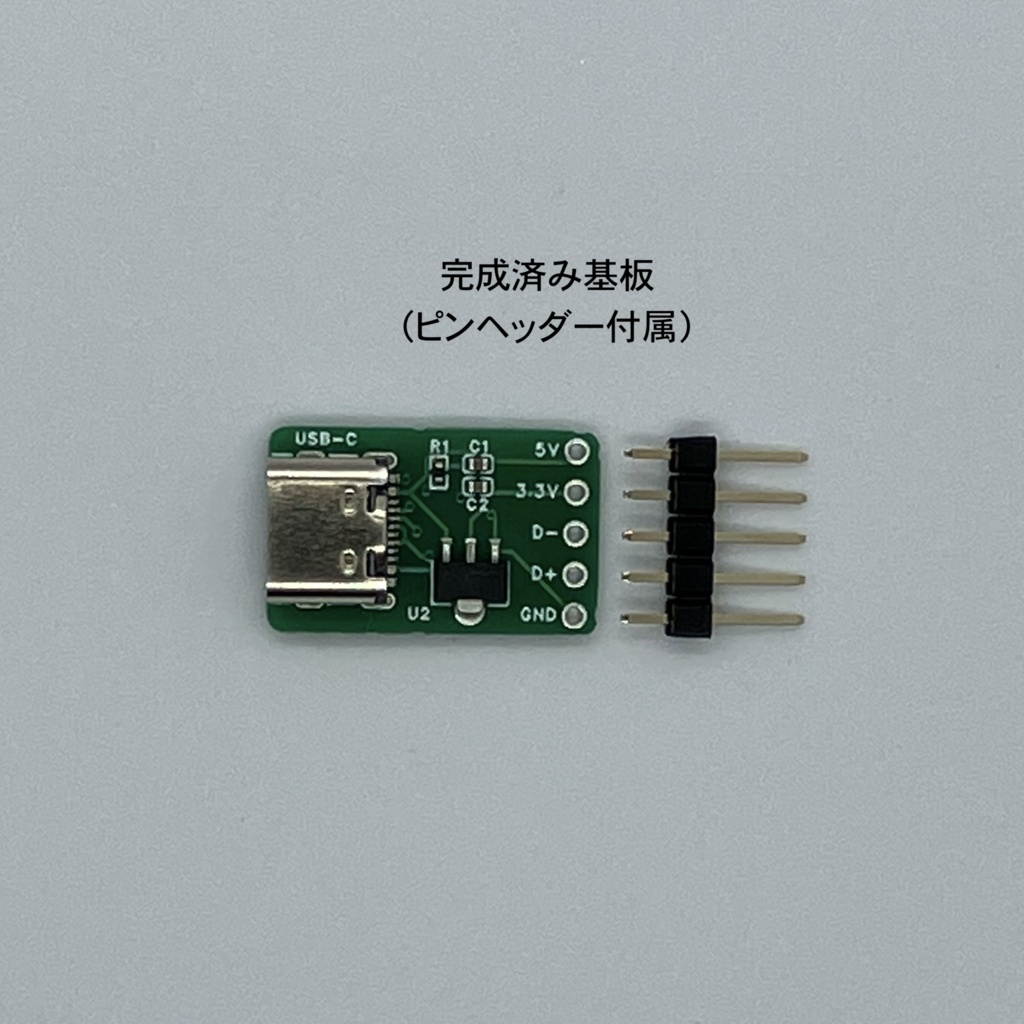

USB Type-C の DIP変換変換(3.3V出力付き)1枚 USB-C メスソケット 5Pアダプタ(完成済み基板) 5V(VBUS)|3.3V|D-|D+|GND の5ピン仕様 5P ピンヘッダー付属 注)3.3V LDO(AMS1117-3.3VS)の出力電流の最大は1Aですが、入力電源の状況に拠ります。詳しくは DataSheet をご参照ください。 DataSheetのURL: https://atta.szlcsc.com/upload/public/pdf/source/20250818/6E6A32A91F07E6C4C9AD5860082393DB.pdf (LDOが発熱する場合、3.3VとGND間に 10μF〜100μFのアルミ電解コンデンサを付けると、改善する場合があります)
プリント基板の仕様
・ 両面2層基板 ・ 板厚:1.6mm ・ 材質:FR-4(ガラスエポキシ) ・ 表面処理:HASL(有鉛半田レベラー) ・ 基板色:緑 ・サイズ:幅 20.4 mm × 高さ 12.7 mm
免責事項
・商品説明以上のサポート等はございません。 ・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。 ・本基板の著作権は留保します。同一のアートワークでの販売はお控えください。
