マザーボード フロント パネル スイッチ LED
- マザーボード フロント パネル スイッチ LEDShipping Date (Approx): 2025-05-22Ships within 2 daysPhysical (direct)600 JPY
- （オプション）裏面LED（部品・ハンダ付け）Shipping Date (Approx): 2025-05-22Ships within 2 daysOut of StockPhysical (direct)150 JPY
- （オプション）ジャンパーケーブル4色ペア計8本セットShipping Date (Approx): 2025-05-22Ships within 2 daysPhysical (direct)160 JPY
部品を手ハンダした完成基板にて、1個 600円（送料込み）で販売いたします。
PCのマザーボードを

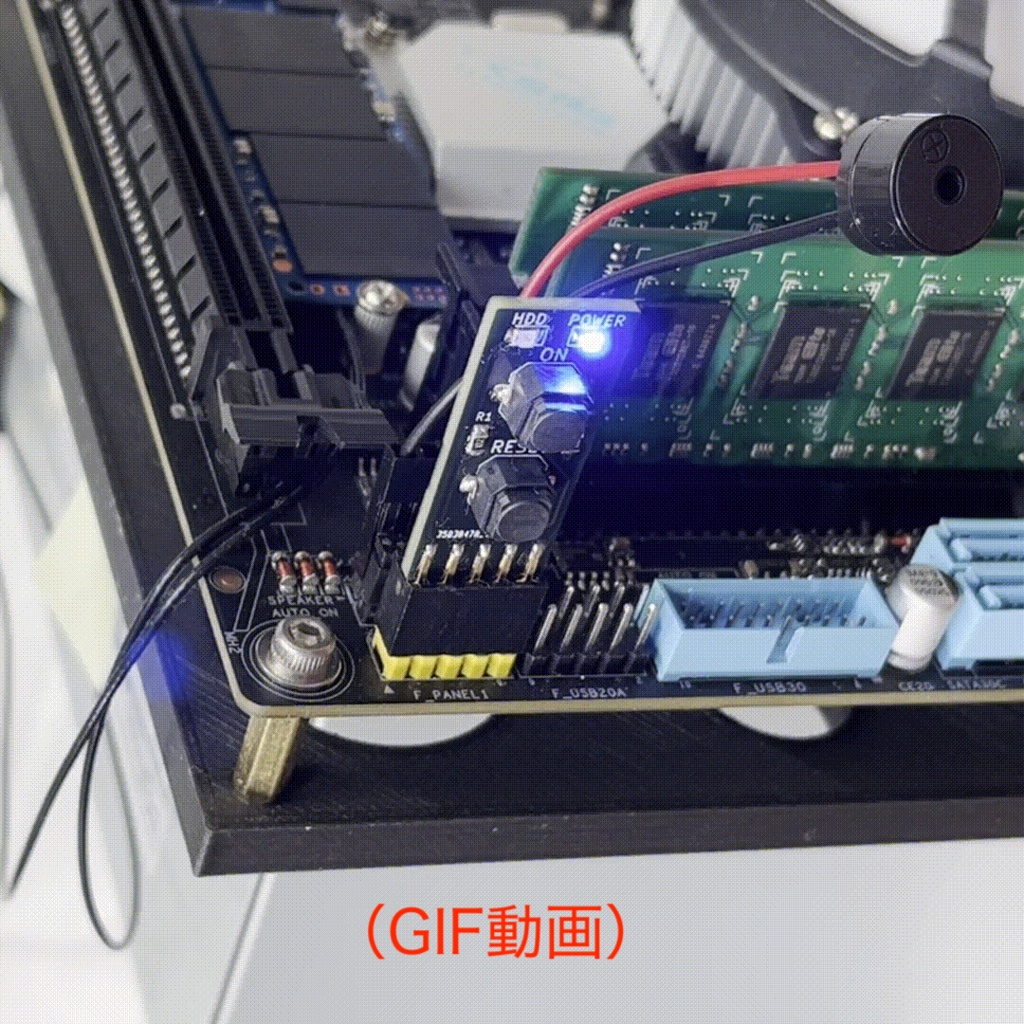

オープンケースやベンチ台で使う場合に、マザーボードを電源オンするためのプッシュスイッチが必要です。 この小さな基板は、マザーボードのフロントパネルのピンヘッダーに差し込むことで、電源オンスイッチ、リセットスイッチ、パワーLED、ハードドライブLEDを提供します。 なお、電源オンスイッチ、リセットスイッチの役割や、パワーオンLED、ハードドライブLEDの点灯タイミングは、ご利用のマザーボードのマニュアルでご確認ください。
フロントパネル ピン配列
ほとんどのメーカーのマザーボードは、写真4枚目の上下どちらかのピン配列になっているはずです。 ご利用のマザーボードのマニュアルで ピン配列をご確認ください。（下側の20ピンソケットの場合も、1〜8番ピンは互換性があります） もし、配列が違う場合は、マザーボードに直接差し込むことはできないため、オプションのジャンパーケーブルもしくは市販のピン配列変換ケーブルで配列を変換してご利用ください。 （オプションのジャンパーケーブルのみの販売はいたしません） ・ピン配列変換ケーブル（例） https://www.amazon.co.jp/dp/B0B92YQ2KW
基板裏面LED（オプション）
本商品は基板表面にスイッチとLEDを配置していますが、裏面にもLEDを取り付けるランドを用意しています。 ここにご自身で部品をハンダ付けすることで、裏側からもLEDを視認することができるようになります。 R3、R4は 2012サイズ チップ抵抗 1KΩを、PowerとHDDは 2012サイズ チップLEDを ハンダ付けしてください。（2012サイズ ＝ 0805インチ） ただし、HDD_LEDのシルクスクリーンに誤りがありますので、申し訳ございませんが、写真5枚目の極性にてハンダ付けするようにお願いいたします。 （オプション）裏面LED （部品・ハンダ付け）を一緒に購入していただいた場合は、裏面部品をハンダ付けした状態で発送いたします。 （オプションの裏面LEDのみの販売はいたしません）
商品の仕様
プリント基板の仕様 ・ 両面2層基板 ・ 板厚：1.6mm ・ 材質：FR-4（ガラスエポキシ） ・ 表面処理：HASL（有鉛半田レベラー） ・ 基板色：黒 部品仕様 ・2x5Pピンソケットを使用 https://akizukidenshi.com/catalog/g/g100168/ ・LEDの色は不定（指定不可） ・静音タクトスイッチを使用 https://www.aitendo.com/product/16864
免責事項
本商品の使用に伴う被害、事故等に関して一切の責任は負いません。自己責任でお願いいたします。 ・ご利用のマザーボードのマニュアルで ピン配列をご確認した上でご使用ください ・ピン配列変換ケーブルを使用する場合は、ピン配列を確認して間違いがないことを確認してください ・本基板の著作権は留保します。同一のアートワークでの販売はお控えください # マザーボード フロント パネル スイッチ
