seizan01Sazanami Board 【自作キーボードキット】
Physical (worldwide shipping)
- Sazanami Board 【自作キーボードキット】Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)11,000 JPY
Physical (ship to Japan)/ Digital Download
- Sazanami Board 【自作キーボードキット】Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)11,000 JPY
- 【アクリルケース用データ】Digital300 JPY
Sazanami Board 【自作キーボードキット】 ※注意※ 本キットははんだ付けが必要な自作キーボードのキットです。 本キット以外に必要なパーツがあります、 キット以外に必要な物をご確認の上、ご購入ください。
Sazanami Boardの特徴

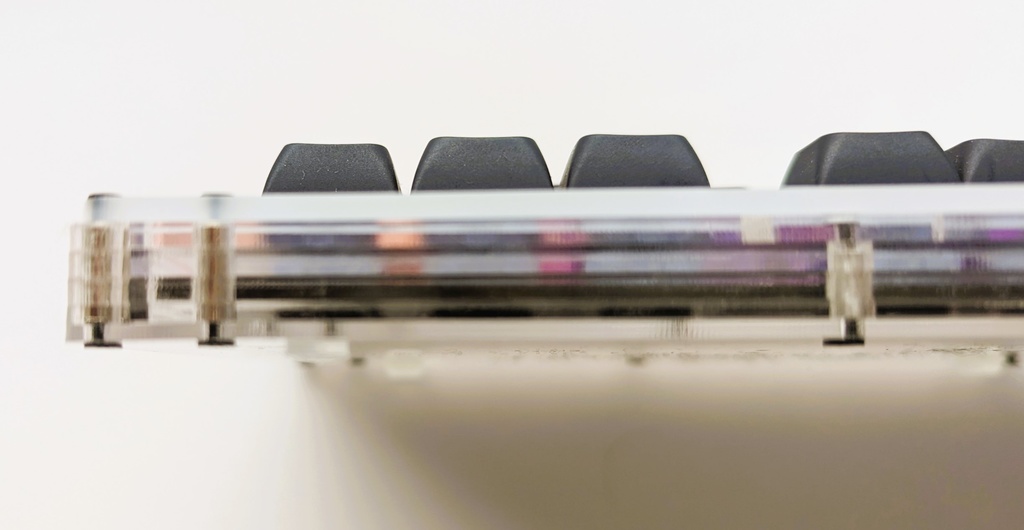

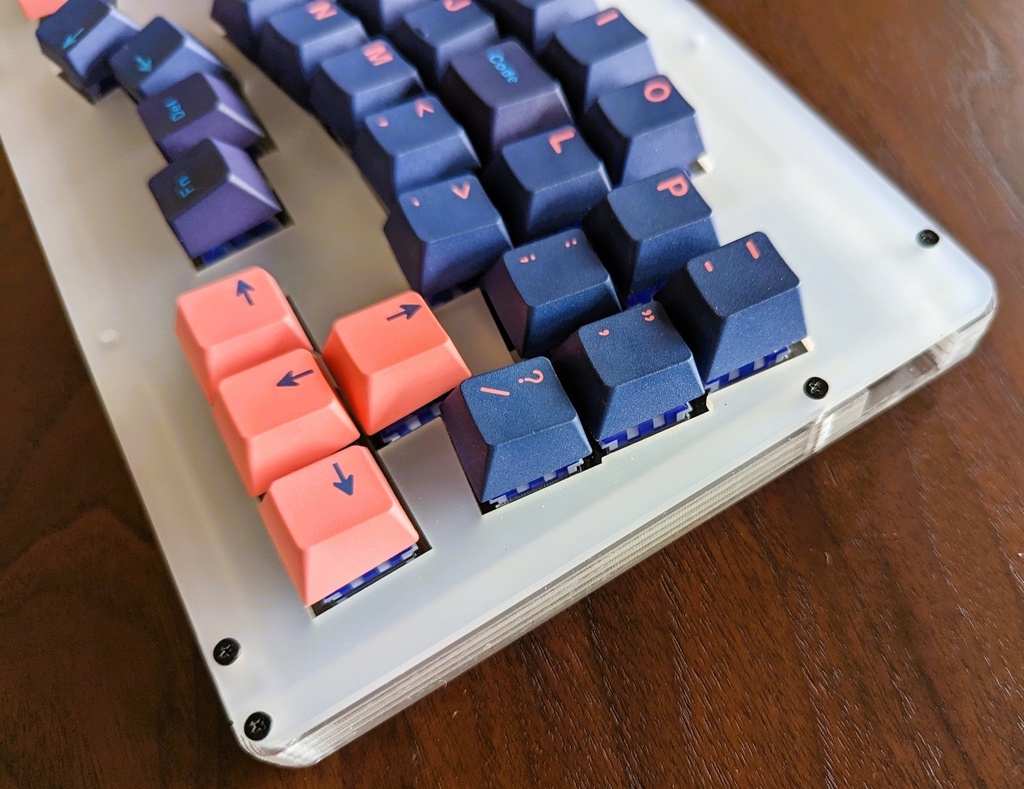

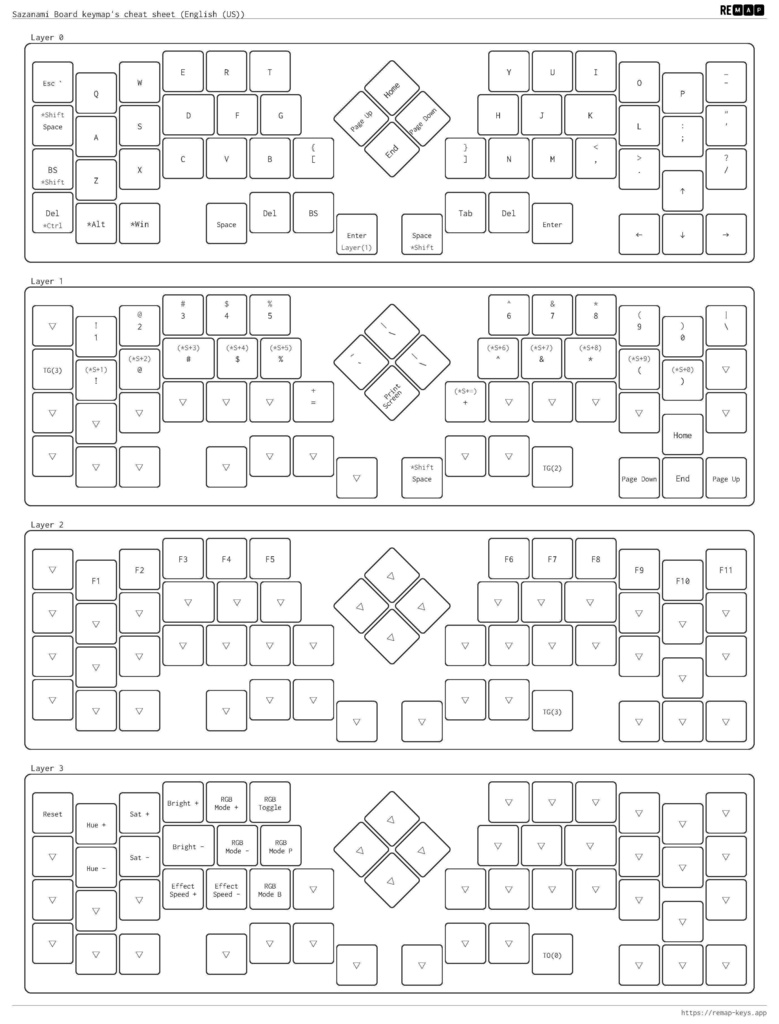

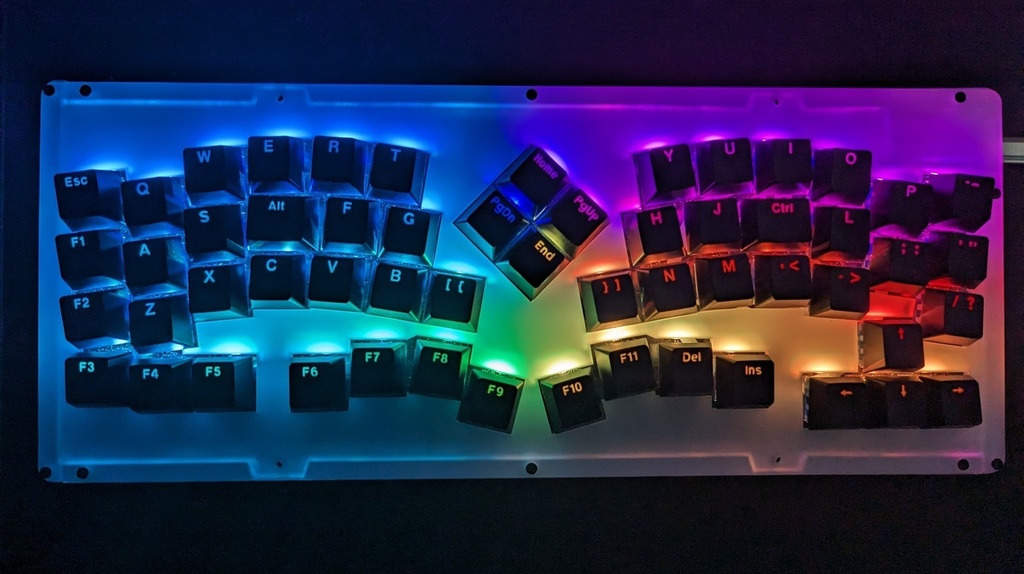

『自然な指の動きを目指した自由なキーアサインが可能な分離型キーボード』 Sazanami Boardはホームポジション時の指の自然な位置にキーを配置するようにアーチ状の行と、中央の行より下側は内側に、上側は外側にずれた特徴的な配列を持ち、自然なホームポジションと窮屈でない運指ができることを目指した56キーのキーボードです。 『QMKファームウェアによる自由なキーアサイン』 QMKファームウェアを採用しており、4つのレイヤー構成と自由なキーアサインがエンコーダーも含めて可能です。REMAPに対応しており、ブラウザ上でキーアサインが簡単に行えます。デフォルトのキーアサインは写真を参考にしてください。 『オプションでLEDバックライト搭載』 キーバックライトを採用しており、オプションですべてのキーにバックライトを取り付けることが可能です。 ・Cherry MX互換キースイッチに対応 ・キースイッチはホットスワップ対応 ・50％キーボードにあたり、全56キー ・REMAPに対応しており、ブラウザ上からすべてのキーアサインを変更可能 ・アクリル積層ケースを採用 ・スイッチプレートにアクリルを使用したトップマウント方式を採用 ・レイヤーインジケーター付き（デフォルト：無灯、1stレイヤー：マゼンタ、2ndレイヤー：イエロー、3rdレイヤー：グリーン） ・LEDによるキーバックライトに対応（オプション） ・幅 326 mm 奥行 133 mm ケースの高さ 15 mm
キット内容
・メインプレート(PCB基盤) … 1枚 ・カバープレート … 大・小 各1枚 ・トッププレート … 1枚 ・アクリル枠1（3 mm） … 長①・長②・短①・短② 各1枚 ・アクリル枠2（3 mm） … 長①・長②・短①・短② 各2枚 ・アクリル枠3（2 mm） … 長①・長②・短①・短② 各1枚 ・ボトムプレ―ト … 1枚 ・スペーサー（10 mm） … 10個 ・スペーサー（7 mm） … 4個 ・ネジ （6 mm） … 21本 （予備１本含む） ・ネジ （5 mm） … 9本 （予備１本含む） ・インジケーター用LED（SK6812MINI-E） … 2個 （予備１個含む） ・透明ゴム足(大) … 3個 ・透明ゴム足(小) … 3個
キット以外に必要なもの
【部品類】 ・Pro Micro （USB type B または type C）… 1個 ・コンスルー （高さ2.5 mmまたは2 mm）または12ピンソケット（高さ3.5 mm）… 2本 ・用意したPro Microに対応したUSBケーブル … 1本 ・MX互換キースイッチ … 56個 ・MX互換キースイッチ用キーキャップ 1U … 54個 ・MX互換キースイッチ用キーキャップ 1.25U … 2個 ・MX互換キースイッチ用PCBソケット … 56個 オプション（キーバックライトを使用する場合） ・LED（SK6812MINI-E） … 56個 【道具類】 ・はんだごて ・はんだ ・ピンセット ・精密ドライバー ・フラックス （あるとはんだ付けしやすくなります） ・はんだ吸い取り線 （はんだ付けに失敗した際のリカバリーに使います） ・黒のサインペン（メインプレートの断面を塗る場合） ・両面テープ類またはアクリルに使用できる接着剤（カバープレート小の取り付けに使用）
作成方法
以下のビルドガイドを参考にしてください。 https://seizan01.hatenablog.com/entry/2023/06/30/141544
【アクリルケース用データ】
別の色のアクリルケースを作りたい場合はこちらのデータを使用してください。 使用に当たっては、発注先の仕様に合わせて適宜調整してください。 Inkscapeで作成した以下のsvgファイルになります。 ・Sazanami Board top-bottom 2mm.svg; ボトムプレート、トッププレートを含む2mm厚用のデータです。 ・Sazanami Board 3mm.svg; アクリル枠のみの3mm厚用のデータです。 ・Sazanami Board cover 3mm.svg; カバープレート3mm厚用のデータです。
