Sazanami Split 【自作キーボードキット】
Physical (worldwide shipping)
- Ships within 4 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)9,000 JPY
Physical (ship to Japan)
- Ships within 4 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)9,000 JPY
※注意※ 本キットははんだ付けが必要な自作キーボードのキットです。 本キット以外に必要なパーツがあります、 キット以外に必要な物をご確認の上、ご購入ください。
Sazanami Splitの特徴

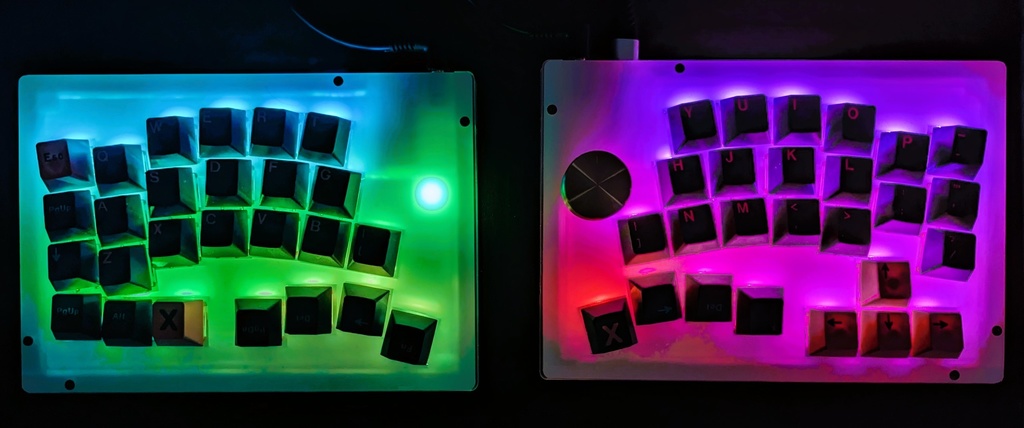

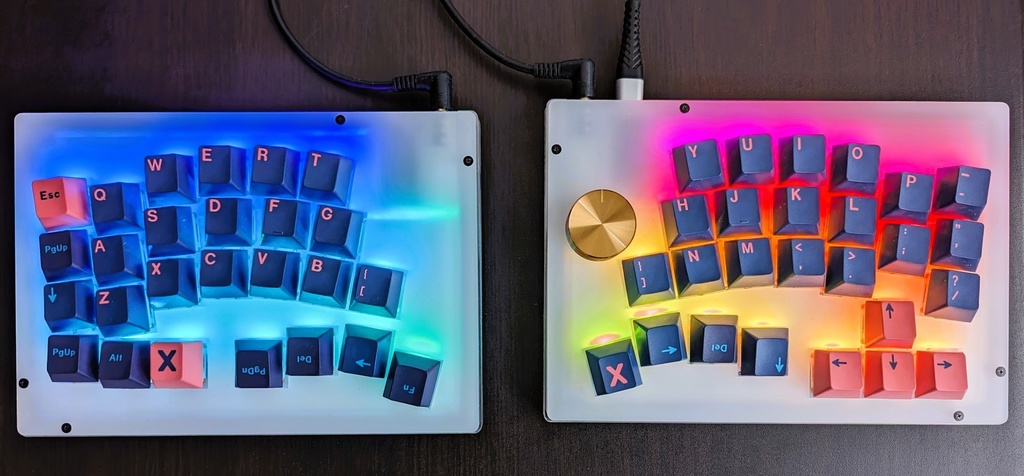

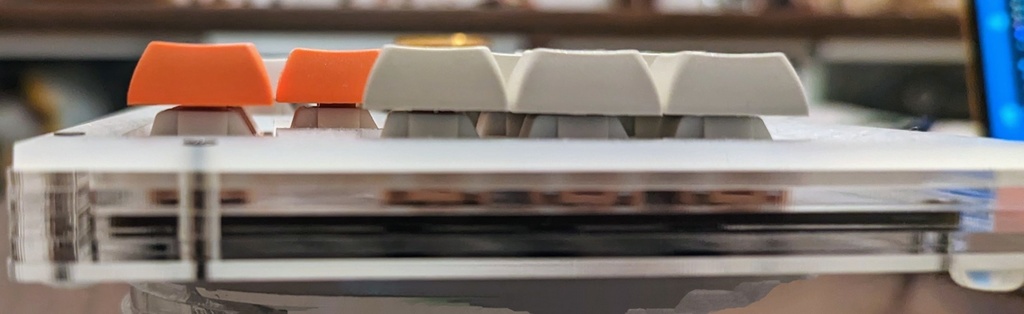

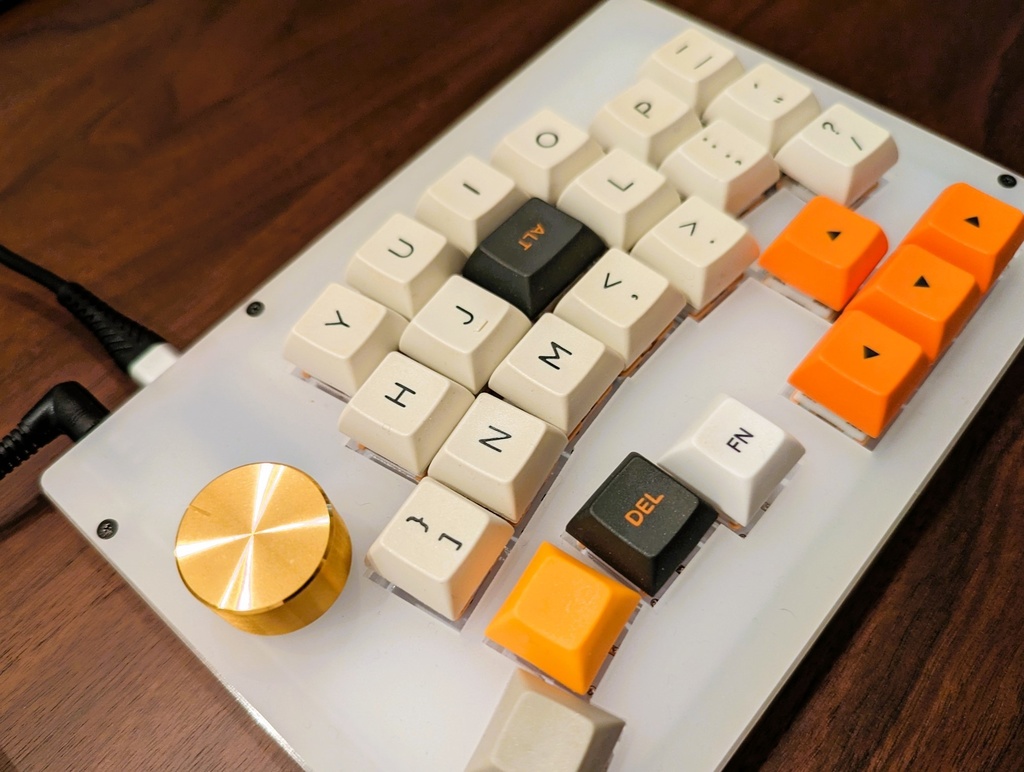

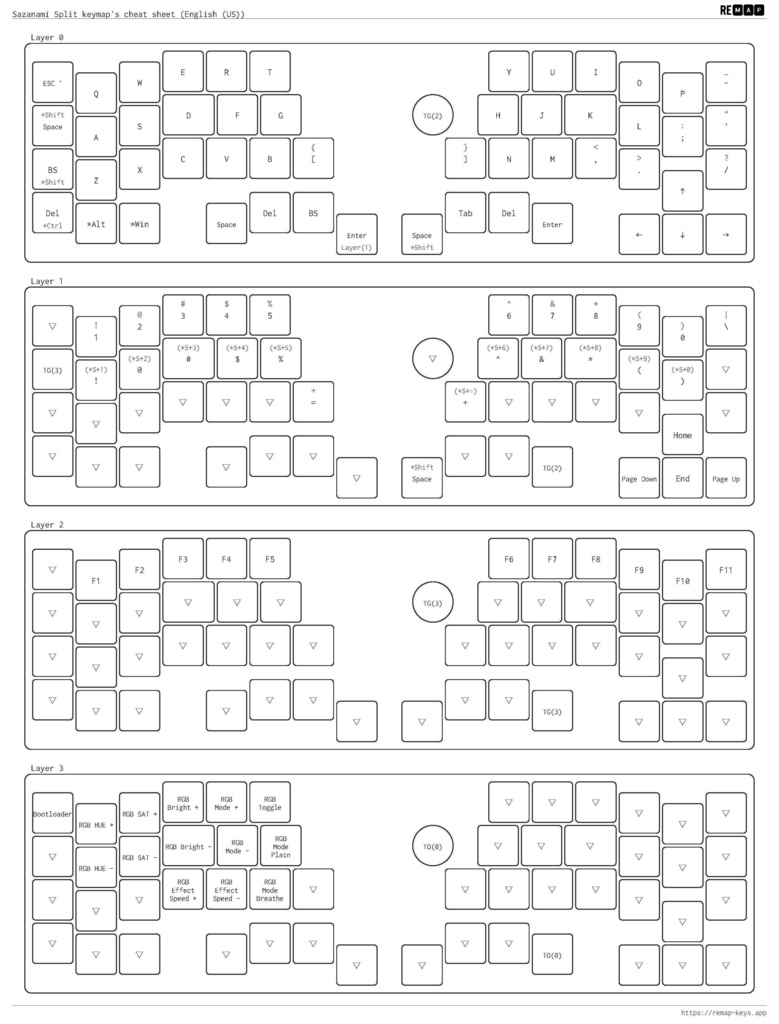

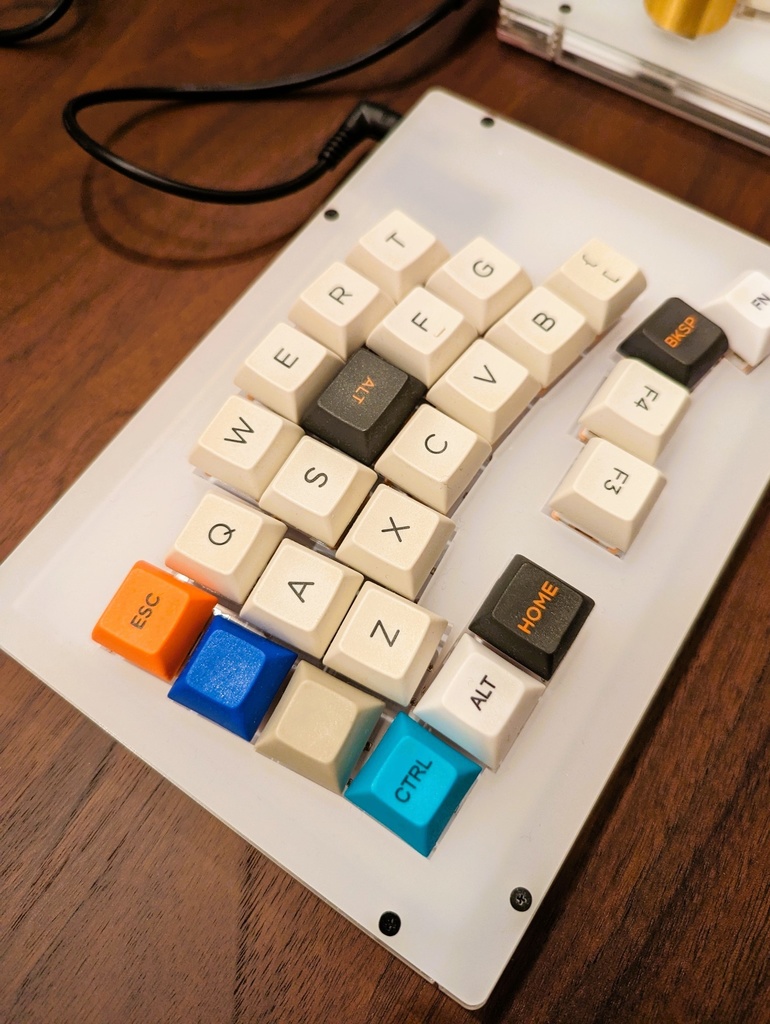

『自然な指の動きを目指した自由なキーアサインが可能な分離型キーボード』 Sazanami Splitはホームポジション時の指の自然な位置にキーを配置するようにアーチ状の行と、中央の行より下側は内側に、上側は外側にずれた特徴的な配列を持ち、自然なホームポジションと窮屈でない運指ができることを目指した分離型キーボードです。キー数は、左側に26キー、右側にプッシュスイッチ付きエンコーダーと26キーのトータル53キーです。 『QMKファームウェアによる自由なキーアサイン』 QMKファームウェアを採用しており、4つのレイヤー構成と自由なキーアサインがエンコーダーも含めて可能です。REMAPに対応しており、ブラウザ上でキーアサインが簡単に行えます。デフォルトのキーアサインは写真を参考にしてください。 『オプションでLEDバックライト搭載』 キーバックライトを採用しており、オプションですべてのキーにバックライトを取り付けることが可能です。 ・Cherry MX互換キースイッチに対応 ・キースイッチはホットスワップ対応 ・50％キーボードにあたり、全53キー（左右各26キー＋ロータリーエンコーダーのプッシュスイッチ） ・REMAPに対応しており、ブラウザ上からエンコーダーを含めすべてのキーアサインを変更可能 ・アクリル積層ケースを採用 ・レイヤーインジケーター付き（デフォルト：無灯、1stレイヤー：マゼンタ、2ndレイヤー：イエロー、3rdレイヤー：グリーン） ・プッシュスイッチ付きロータリーエンコーダーに対応 ・LEDによるキーバックライトに対応（オプション） ・左右ともに、幅 125 mm 奥行 133 mm ケースの高さ 14 mm
キット内容
・メインプレート(PCB基盤) … 2枚（左右各1枚） ・カバープレート … 2枚（左右各1枚） ・トッププレート … 2枚（左右各1枚） ・アクリル枠1（2 mm） … 大・小 各2枚 ・アクリル枠2（3 mm） … 大・小 各4枚 ・アクリル枠3（3 mm） … 大・小 各2枚 ・ボトムプレ―ト … 2枚 ・スペーサー（10 mm） … 8個 ・スペーサー（3 mm） … 4個 ・ネジ （6 mm） … 17本 （予備１本含む） ・ネジ （3 mm） … 9本 （予備１本含む） ・インジケーター用LED（SK6812MINI-E） … 2個 （予備１個含む） ・透明ゴム足(大) … 4個 ・透明ゴム足(小) … 4個
キット以外に必要なもの
【部品類】 ・ProMicro （USB type B または type C）… 2個 ・コンスルー （高さ2 mm）… 4本 ・用意したProMicroに対応したUSBケーブル … 1本 ・ダイオード（リードタイプまたはSMDタイプ）… 53個 ・MX互換キースイッチ … 52個 ・MX互換キースイッチ用キーキャップ 1U … 52個 ・MX互換キースイッチ用PCBソケット … 52個 ・ロータリーエンコーダー Alps EC12互換（プッシュスイッチ付き、高さ20 mmまたは・22.5 mm）… 1個 ・ロータリーエンコーダー用ノブ(対応最大直径25mm) … 1個 ・TRRSジャック … 2個 ・TRRSケーブル … 1本 オプション （underglowを利用する場合） ・LED（SK6812MINI-E） … 52個 ・MX互換キースイッチ用キーキャップ 1.25U … 2個 【道具類】 ・はんだごて ・はんだ ・ピンセット ・ニッパー ・精密ドライバー ・フラックス （あるとはんだ付けしやすくなります） ・はんだ吸い取り線 （はんだ付けに失敗した際のリカバリーに使います）
組立方法
以下のビルドガイドを参考にしてください。 https://seizan01.hatenablog.com/entry/2023/12/25/094134
