seizan01OZ -THE THIN-【自作キーボードキット】
Physical (worldwide shipping)
- Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)6,000 JPY
Physical (ship to Japan)
- Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)6,000 JPY
※注意※ 本キットははんだ付けが必要な自作キーボードのキットです。 本キット以外に必要なパーツがあります、 キット以外に必要な物をご確認の上、ご購入ください。
OZ -THE THIN-の特徴

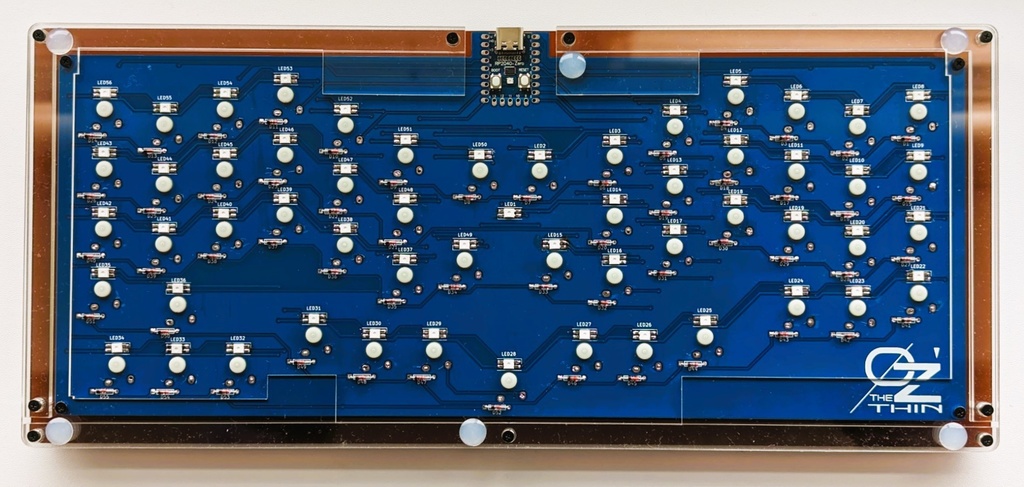

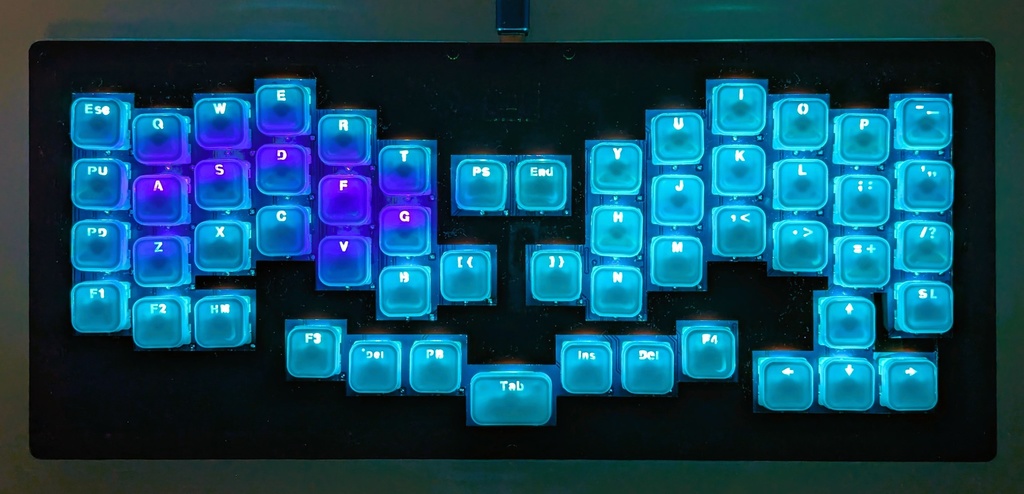

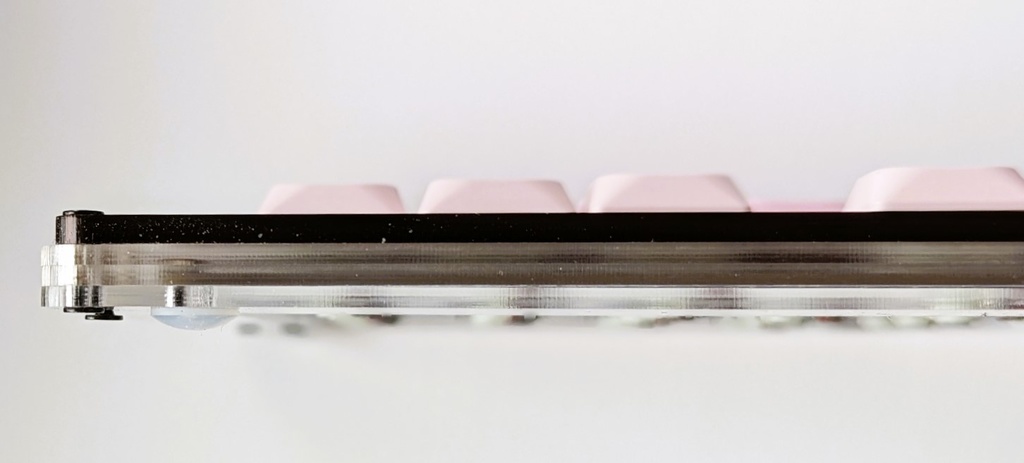

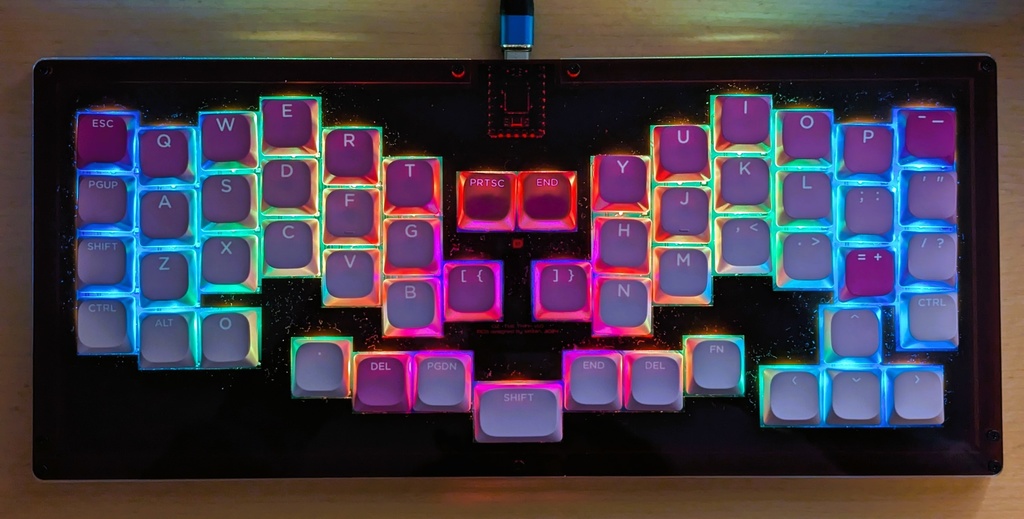

『厚みを抑えた構造』 OZ -THE THIN-は、キースイッチにGateron low profile 2.0、コントローラーにRP2040-Zeroを使用することで、スイッチとメインボードの厚みを抑えました。また、アクリル積層ケースのボトムプレートを開放型にすることで、ケースの厚みも最小限にしました。 『QMKファームウェアによる自由なキーアサイン』 コントローラーにRP2040-Zero を使用していますが、QMKファームウェアを採用しています。4つのレイヤー構成と自由なキーアサインが可能です。REMAPに対応しており、すべてのキーをブラウザ上で簡単にカスタマイズできます。デフォルトのキーアサインは写真をご覧ください。 『オプションでLEDバックライト搭載』 キーバックライトを採用しており、オプションですべてのキーにバックライトを取り付けることが可能です。 ・Gateron low profile 2.0キースイッチにのみ対応 ・キースイッチはホットスワップ非対応 ・コントローラーにRP2040-Zeroを使用 ・50％キーボードにあたり、全55キー ・REMAPに対応しており、ブラウザ上からすべてのキーアサインを変更可能 ・アクリル積層ケースを採用 ・レイヤーインジケーター付き（デフォルト：無灯、1stレイヤー：ブルー、2ndレイヤー：イエロー、3rdレイヤー：グリーン） ・LEDによるキーバックライトに対応（オプション） ・幅 305 mm 奥行 134 mm ケースの高さ 9 mm
キット内容
・メインプレート(PCB基盤) … 1枚 ・カバープレート … 1枚 ・アクリル枠（2 mm） … 大2枚、小4枚 ・ボトムプレ―ト … 1枚 ・スペーサー（4 mm） … 9個 ・ネジ （4 mm） … 19本 （予備１本含む） ・ネジ （5 mm） … 4本 ・ナット … 4個 ・インジケーター用LED（SK6812MINI-E） … 2個 （予備１個含む） ・透明ゴム足 … 6個
キット以外に必要なもの
【部品類】 ・RP2040-Zero… 1個 ・USB type Cケーブル … 1本 ・Gateron low profile 2.0キースイッチ（KS-33） … 55個 ・MX互換キースイッチ用キーキャップ 1U … 54個 ・MX互換キースイッチ用キーキャップ 1.5U … 1個 オプション ・LED（SK6812MINI-E） … 55個 【道具類】 ・はんだごて ・はんだ ・ピンセット ・ニッパー ・精密ドライバー ・スパナ（またはペンチ） ・フラックス （あるとはんだ付けしやすくなります） ・はんだ吸い取り線 （はんだ付けに失敗した際のリカバリーに使います） ・マスキングテープ類 （バーツの仮止めに役立ちます）
組立方法
以下のビルドガイドを参考にしてください。 https://seizan01.hatenablog.com/entry/2024/03/19/150656
