cool336ble自作キーボード
Physical (worldwide shipping)
- 基本セットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)5,500 JPY
Physical (ship to Japan)
- 基本セットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)5,500 JPY
- PCBセットShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)3,000 JPY

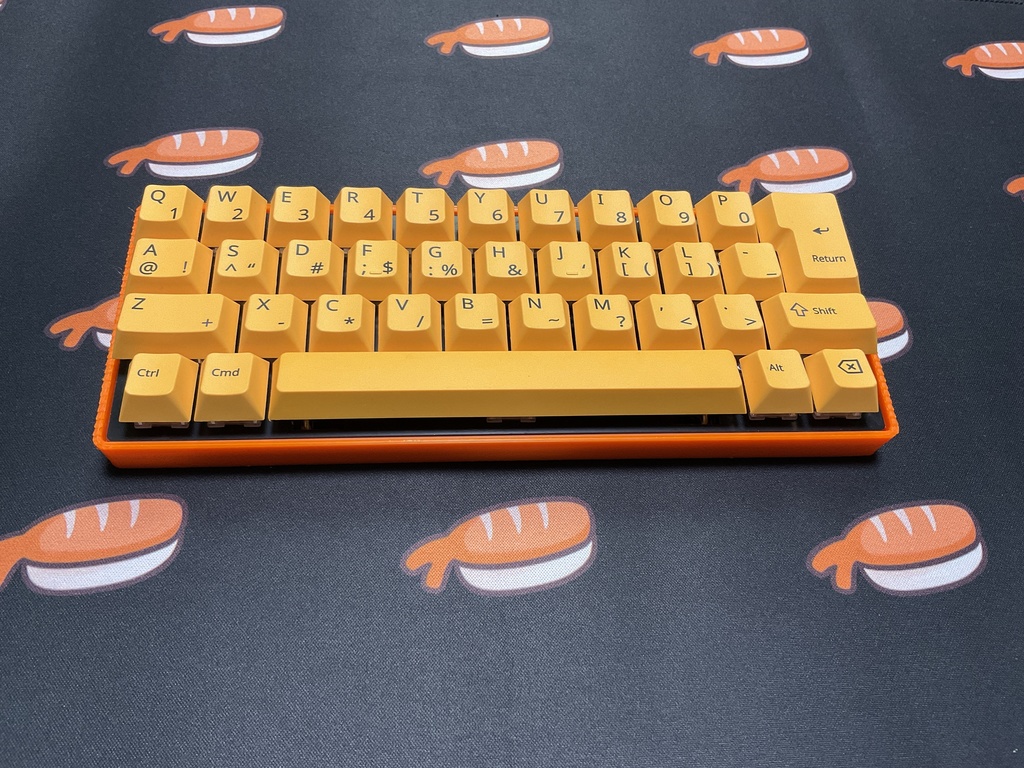

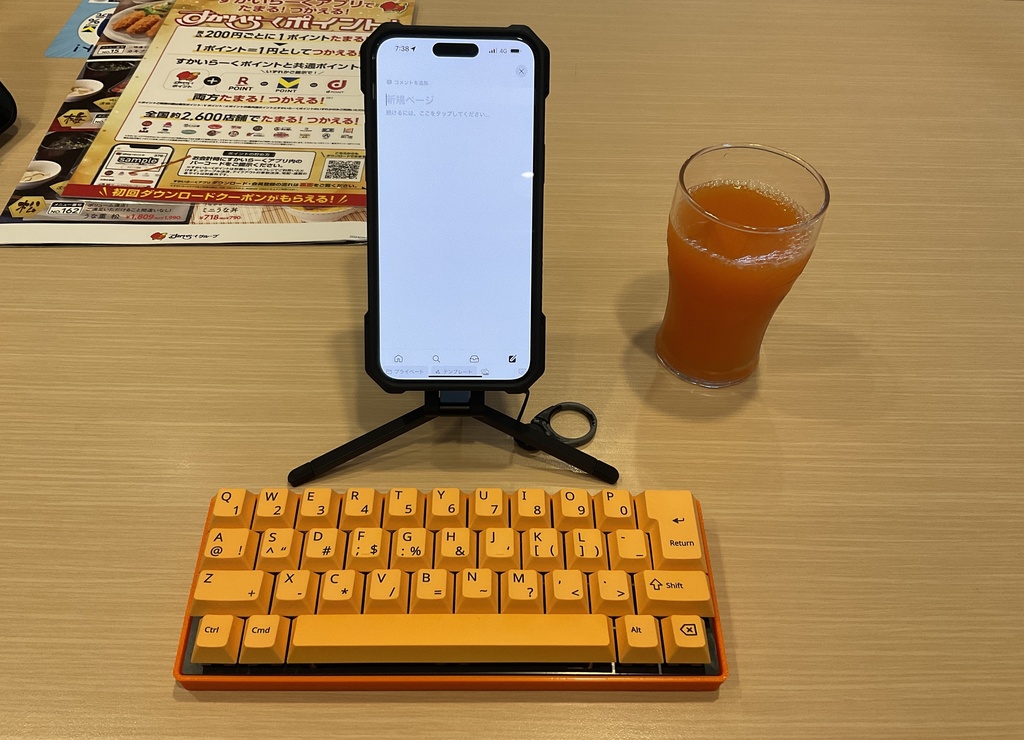

家に余っているISOエンターキーや7Uや6.25Uのロングスペースキーを使うQAZレイアウトのキーボードです。 残ったキーキャップを上手に活用して、QAZレイアウトの30%キーボードを作って楽しめれば、いいかなと思って設計しました。 少ないキー数を、コンボキー（同時押し）やタップダンス（短押し、長押しによる入力切り替え）で操作することがフルキーボードと同じように使うことができます。 BLE Micro Proの使用により、無線接続のキーボードになります。 cool336bleのキーキャップについては、YUZU Keycapsで専用レイアウトのキーキャップをオーダーメイドで購入可能です。 https://yuzukeycaps.com/keyboards/cool336ble 下記のリンクは、設計者m.kiオリジナルのキーマップのデータです。 https://yuzukeycaps.com/c/f5186ee9-2ab7-4955-82e4-45391d97a976 それ以外のQAZレイアウトのキーキャップの購入先については、 https://sizu.me/m_ki/posts/4fr24ift68fc をご覧ください。
○特徴
・QAZレイアウトにISOエンターとロングスペースキーの36キーのキーボード。 ・BLE Micro Pro（またはpro micro）を使い、qmk_firmwareで動きます。 ・キーマップ編集はvialに対応しているので、コンボキーやタップダンスの機能が使えます。 ・BLE Micro Proにより無線化できます。
○ファームウェア及びビルドガイドなど
ファームウェア https://github.com/telzo2000/cool336ble/tree/main/firmware ビルドガイド https://github.com/telzo2000/cool336ble/blob/main/buildguide_for_cool336ble.md 必要な部品については https://github.com/telzo2000/cool336ble のPatrs listを確認してください。
○キット構成

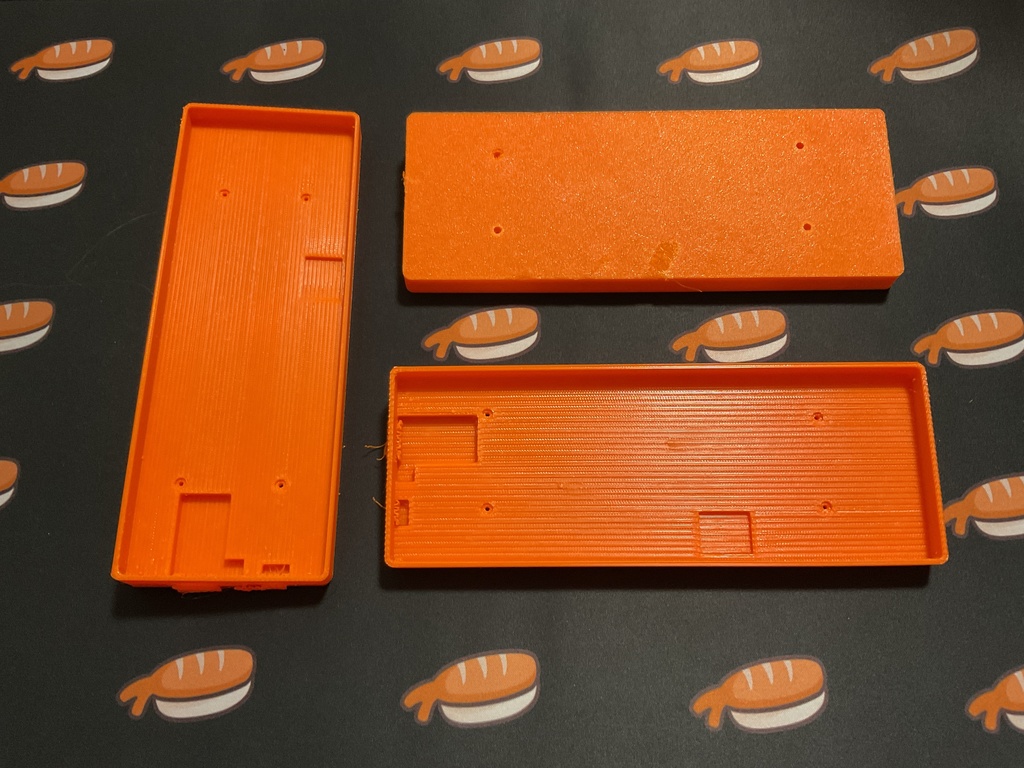

＜基本セット＞ １ PCB ２ スイッチプレート（FR-4） ３ ボトムケース（3Dプリント）※１※２ ４ キーソケット36個 ５ ダイオード36個 ６ M2ネジ4mmが４本、6mmが4本 ７ M2スペーサー8mmが4個 ８ コンデンサ ９ 電池ホルダ 10 リセットスイッチ 11 スライドスイッチ となります。 このほかに別途、必要なものは、 BLE Micro Pro、コンスルー2.5mmが２本、キースイッチ、スタビライザー（2Uが１個、6.25Uまたは7Uが１個）、キーキャップ、USBケーブル となります。 ※１（令和６年10月16日追記）PETGフィラメント（オレンジ色）（画像参照）で作成したものとなります。もし、PLA+フィラメント（黒色）が欲しい方は変更希望の旨をメッセージしてください。なお印刷に少し時間をいただきます。また、ケースデータがgithubにありますので、JLCPCBなどで別途発注することを推奨します。このセットにつくケースは試供品と思ってください。 ※２（令和６年10月22日追記）PETGフィラメント（オレンジ）が切れました。現在在庫は２点となります。２点が無くなり次第、PLAフィラメント（黒）のケースとなります。なお、おまけでケースの予備（頒布には無理かなと思ったもの）を付けることがあります。予備がなくなり次第、こちらのおまけもなくなります。 ＜PCBセット＞ １ PCB ２ スイッチプレート（FR-4） 他の部品を別途調達し、自分で3Dプリンタでケースを印刷する人や、JLCPCBなどでケースを発注する人向け。 ケースデータはここにあります。 https://github.com/telzo2000/cool336ble/tree/main/case_designe ○注意 ・はんだ付けがあります。 ・githubの情報も確かめた上で、購入を検討してください。 ・受注後、３Dプリンタでの印刷をする関係上、余分に日数をいただくことがあります。 ・cool336bleに近いレイアウトで、cool337もあります。 https://mki0002ozlet.booth.pm/items/6306097
