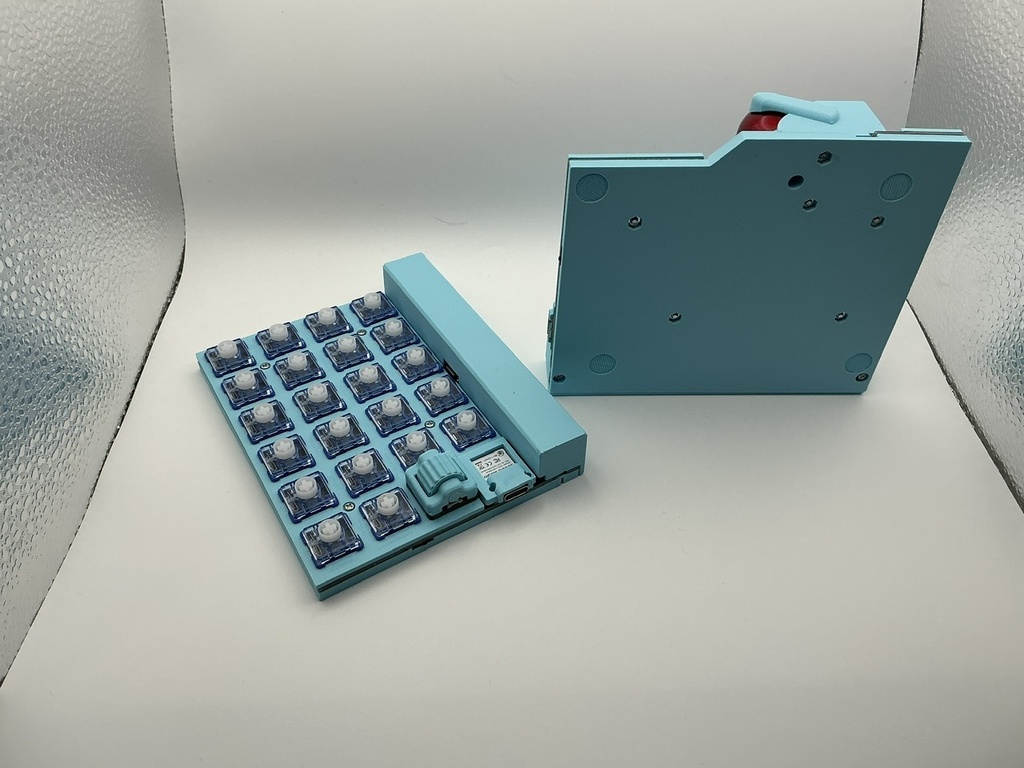

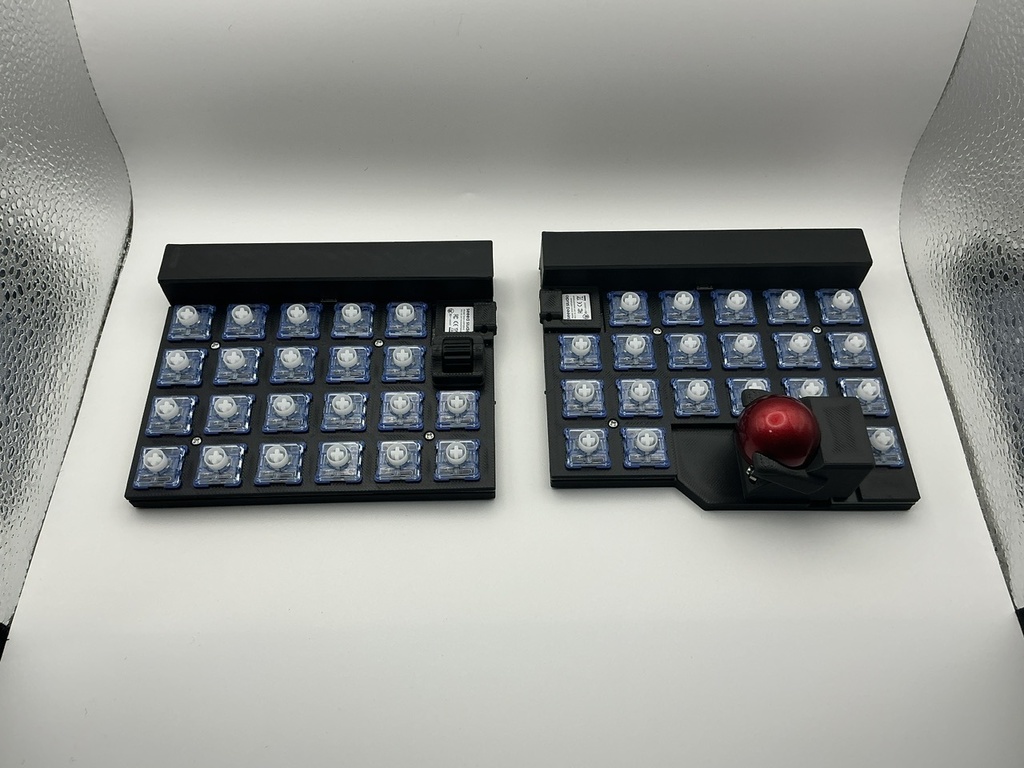

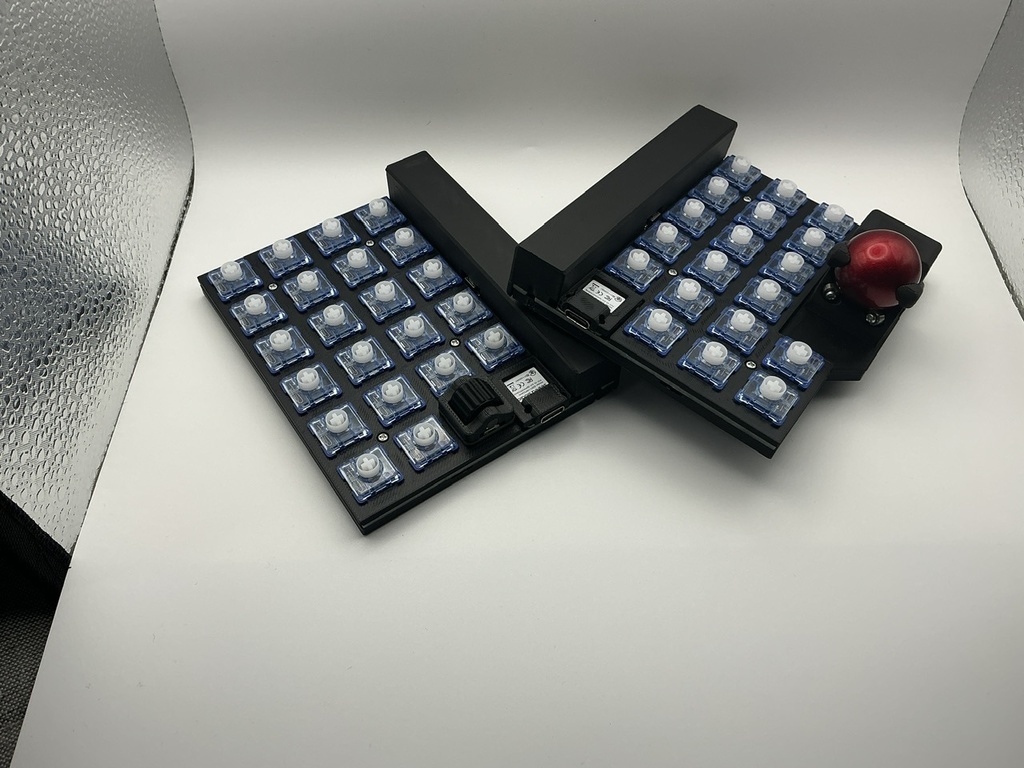

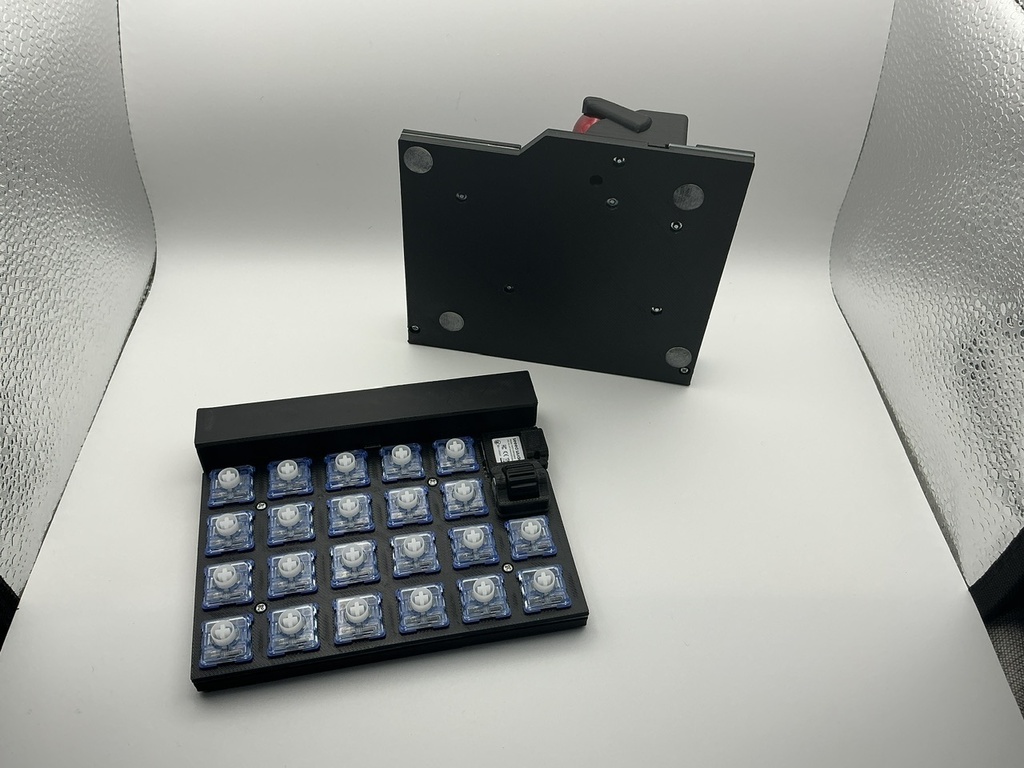

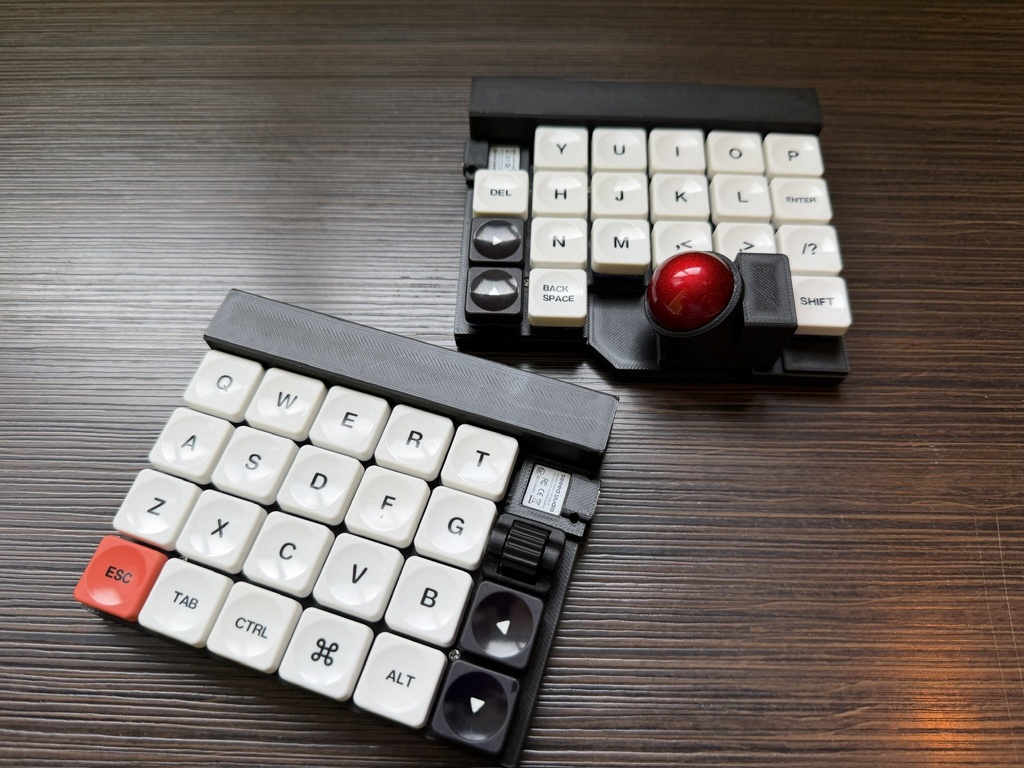

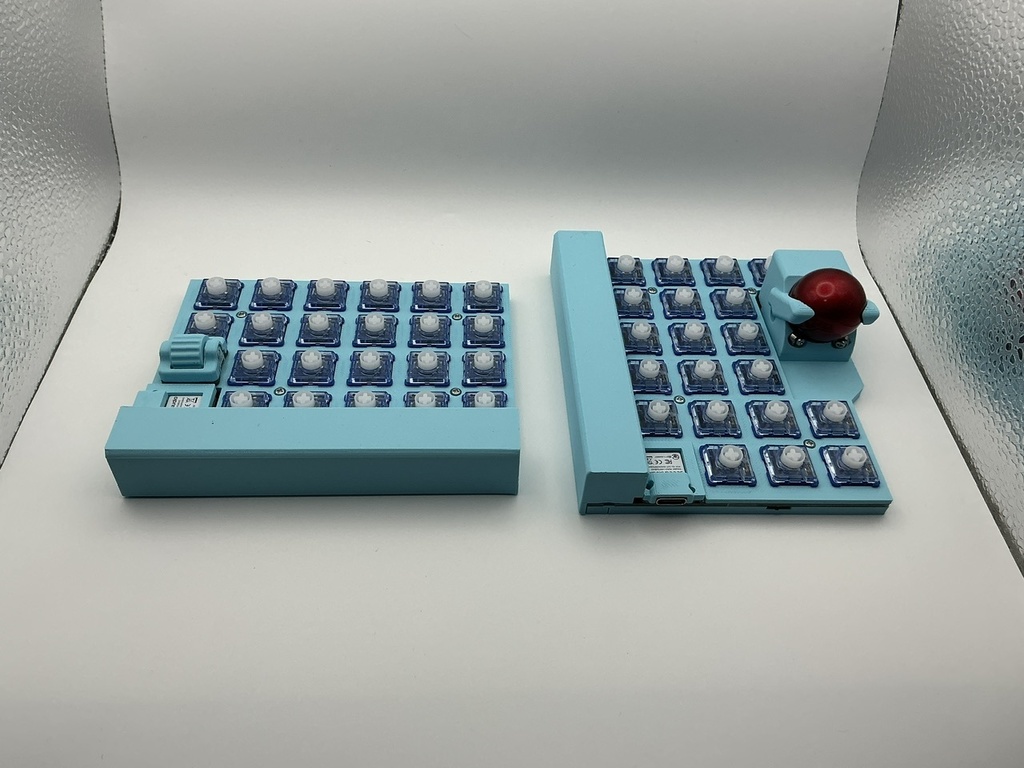

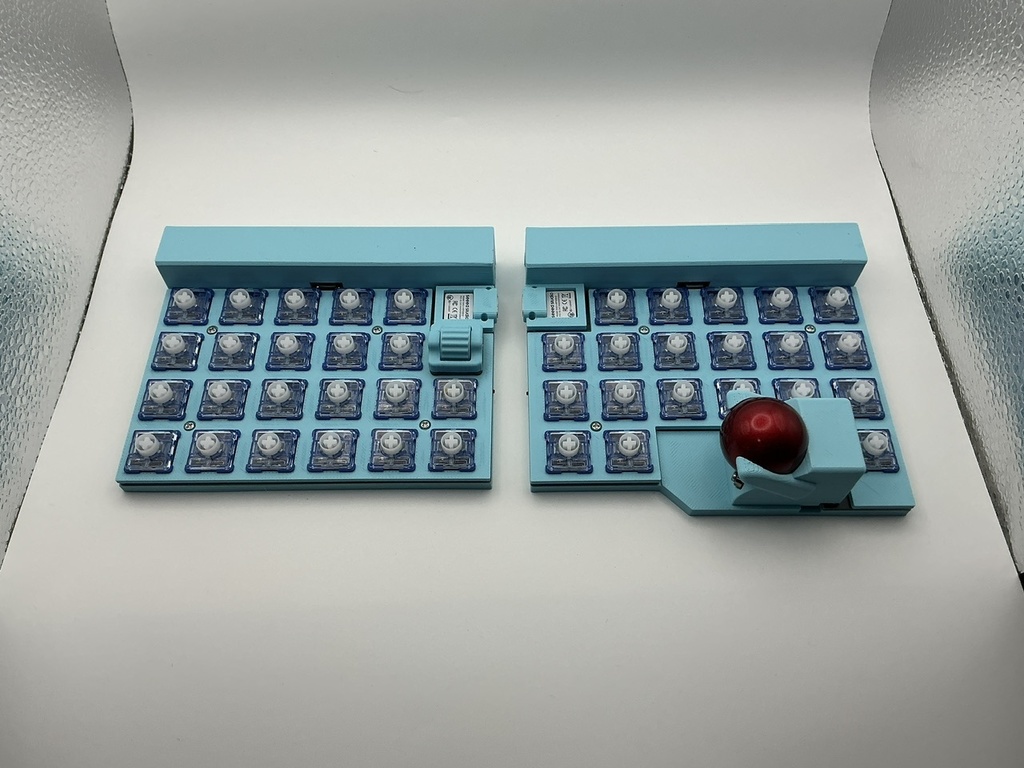

令和８年４月４日　サイト開設 令和８年４月１１日　公開 令和８年７月１０日　ボトムケースのデザインを変更 ○特徴 ・みんな大好きのオーソリニア ・42キーの左右分割キーボード ・Bluetooth接続でケーブルレス ・右側にトラックボールを装備 ・r3となり、さらに薄く、電池カバーがついて、スタイリッシュになりました。基本的にcool642tbと変わりません。 ○作った理由 ここに記事を書きました。 https://sizu.me/m_ki/posts/ww0swt0adt85 ○cool642tb_r3＜組み立て済みセット＞が届いたら... https://sizu.me/m_ki/posts/xw5mw05rm0sf ○ビルドガイド　 https://github.com/telzo2000/cool642tb/blob/main/buildguide_for_cool642tb_r3.md ○ 自作キーボードへのzmk_firmwareのインストールについて https://sizu.me/m_ki/posts/kvixkn2mec6a ○詳細 Seeed xiao bleで使用して、zmk_firmwareで動作します。 キーマップ編集は、zmk studioまたはKeymap editorにて、zmkの全機能が使えます。 その他は、ビルドログやファームウェアについては、GitHubをご覧ください。 https://github.com/telzo2000/cool642tb https://github.com/telzo2000/zmk-config-cool642tb ○必要な部品 １　PCB（左右１枚ずつ、トラックボール用１枚）３枚 ２　スイッチプレート（左右１枚ずつ、３Dプリンタによるもの） ３　ボトムプレート（左右１枚ずつ、３Dプリンタによるもの） ４　トラックボールケース（３Dプリンタによるもの） ５　スライドスイッチ　２個（PCBA済み） ６　電池ボックス　2個 ７　L字コンスルー　１個 ８　ダイオード　SMD 43個（PCBA済み） ９　スイッチソケット42個（choc V2対応）　 １0　Seeed xiao ble　２個 １1　PWM3610（トラックボール用のセンサー）１個 １2　トラックボール25mm球　１個 １3　キースイッチ　42個 （１Uサイズ） １4　キーキャップ　42個 １５　水平ロータリーエンコーダー １個 １６　M2ねじ　6mm　13個　 １７　M2ねじ　ナット　10個 １８　リセットスイッチ　２個 １９　ベアリング　３個 ２０　電池カバー　２個（左右１個ずつ、３Dプリンタによるもの） ２１　XIAOカバー　２個（左右１個ずつ、３Dプリンタによるもの） ２２　インサートナット　４個 ２３　滑り止めシール　８個 その他 NiHM充電池（単４形４本）、USBケーブルなどが必要になります。 ＜組み立て済みセット＞ １〜１３、１５〜２３まで使用して、ハンダ付けなどの組み立て作業をしたものになります。このほかは、キーキャップと単４電池４本を購入すれば、基本的に動作します。色については、フィラメントの色であり、染色ではありません。 到着後、不具合等がありましたら、到着後７日以内に、宅急便コンパクトの着払いで発送してください。初期不具合の対応をします。 ＜自作セット＞ １〜１１、１５〜２３までのセットです。ハンダ付などの組み立てが必要となります。ビルドガイドに沿って行えば、大丈夫です。 ＜PCB＞ 補修部品として、右手側、左手側、トラックボール用の３つがあります。 ○注意 ・３DプリントケースはPLAフィラメントになります。家庭用３Dプリンタでの印刷になります。高い品質のケースを求める場合は、ケースデータをJLCPCBやDMM.makeなどの外注サービスを利用すると良いと思います。ケースデータはセット購入者のみダウンロードできます。 ・githubなどの情報も確かめた上で、購入を検討してください。 ・電池を入れたままで、キーボードとPCとの間をUSBケーブルで繋がないよう、ご注意ください。 ・受注後、組み立てや３Dプリンタでの印刷をする場合もあり、余分に日数をいただくことがあります。 ・おまけがつくことがあります。
