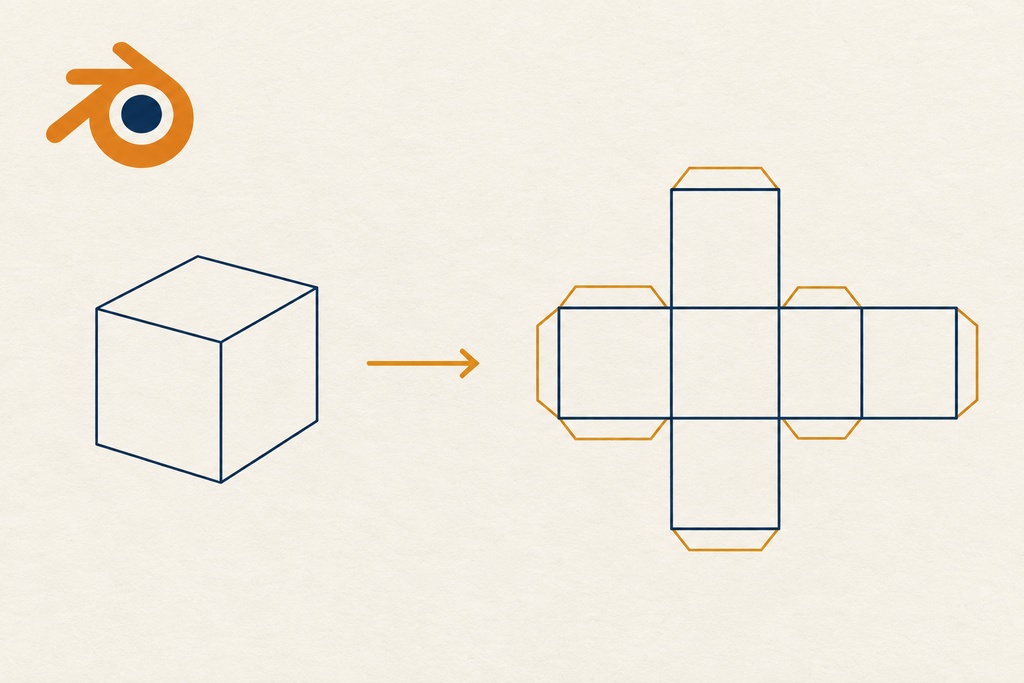

Truescale — Blender のモデルを、実寸のまま紙へ出すアドオン コスプレ造形・衣装・紙模型・立体物の制作向けです。 Blender で作った形を、縮尺を掛けずに紙の型紙にします。 無料で配布しています。 ──────────────────────────── ■ できること 【型紙をつくる】 シームを入れたモデルを、実寸のまま平面へ開きます。 ・実寸の型紙メッシュを作る ・合印、番号、文字、上方向の矢印、型紙ID（A/B/C…）を置く ・縫い代（輪郭を外へ広げた裁断線） ・糊代（貼り合わせる辺に付く、折って糊を付けるための台形） ・紙に並べる。1枚に入らなければ複数枚に分割 ・PDF（1ファイル）または PNG（300dpi）で書き出す ・型紙を普通のメッシュとして確定して残す 【三面図をつくる】 モデルを囲む箱を作って、外形寸法を表示します。 ・箱と寸法を3Dビューへ重ねて表示（モデルを編集すると追従） ・正面・上面・側面・任意の4分割ビュー ・三面を1枚の用紙へ、指定した縮尺で並べた PNG ・1面だけの実寸 PNG ──────────────────────────── ■ 縮めません このアドオンは、用紙に収めるための拡大縮小を一切しません。 収まらないときは、 　・何枚に分割すれば刷れるか 　・どの用紙なら1枚で収まるか を出します。黙って縮めることはありません。 数パーセント縮んだ型紙は、切ってから気付くことになるためです。 分割したときは、貼り合わせに必要なものが各ページに入ります。 　・受け持ち範囲の枠（隣の紙と合わせる線） 　・合わせの印（重ねると隣の紙の同じ印とぴたり重なります） 　・実寸の目盛り（定規を当てて、縮んでいないか確かめられます） 　・タイル名（1-A、2-A…）と総数 目盛りを必ず入れているのは、印刷設定の「用紙に合わせる」で 数パーセント縮んでも、目では気付けないからです。 定規を当てれば分かるようにしてあります。 ──────────────────────────── ■ 実寸の基準は自分で決められます シーンの Unit Scale をそのまま使うほかに、 「このアドオンの中だけで 1 BU を何ミリとして扱うか」を決められます。 シーン側の設定を触りたくないときに。 編集モードで長さの分かっている辺を1本選んで 「選択した辺を基準に実寸を決める」を押すと、 「この辺は 80mm のはず」と入れるだけで基準が合います。 ──────────────────────────── ■ 動作環境 ・Blender 4.2 以降（4.2 LTS と 5.2 で確認） ・入力は Mesh オブジェクト ・追加のインストールは不要です（Blender 同梱のもので動きます） 4.1 以前には入れられません（拡張機能の仕組みが 4.2 からのため）。 ──────────────────────────── ■ 入れかた ダウンロードした ZIP をそのまま用意します（展開しないでください） Blender の 編集 › プリファレンス › エクステンション を開きます 右上のメニューから「ディスクからインストール」を選びます ZIP を選びます 3Dビューの N パネルに「Truescale」タブが増えます 同梱の manual.html に、使いかたと困ったときの対処をまとめてあります。 ──────────────────────────── ■ できないこと（先にお伝えします） ・素材の厚みぶんの寸法補正は入りません ・SVG 出力はありません（PDF と PNG） ・三面図で出せるのは外接直方体の縦横高さだけです。 　「穴は左端から40mm」のような部分の寸法は出せません ・三面図は線画ではありません。ビューポートを撮っているので 　陰影のついた絵になります。隠線処理や公差はありません ・元モデルをリトポロジーすると、シームと糊代の設定は失われます ──────────────────────────── ■ ベータ版です 実用できる状態ですが、まだベータです。 うまく動かないところ、分かりにくいところがあれば教えてください。 報告いただけると助かる内容： 　・どの操作を押したか 　・画面のスクリーンショット 　・Blender のコンソールに出たメッセージ 　（ウィンドウ › システムコンソールを切り替え） ──────────────────────────── ■ ライセンス GPL-3.0-or-later ・商用・非商用を問わず自由に使えます ・作ったものの権利は制作者のものです。このアドオンで出した型紙や 　図面をどう使っても構いません ・アドオン自体を改変して配布する場合は、同じ GPL で公開してください ソースコードは ZIP にそのまま入っています（Python です）。 ──────────────────────────── ■ 更新履歴 v0.3.0 　・Blender 4.2 LTS に対応（4.2 以降で使えます） 　・縫い代・糊代を入れると、隣の型紙と重ならないように自動で並べ直す 　・どの用紙・どの向きなら枚数が減るかを案内（「横向きにすると 2 枚」など） 　・型紙と同じ記号（A / B / C）を元モデルの面にも出せるように 　・アイランド間隔を変えても、用紙に沿った並びが崩れないように 　・不具合の修正（どれも刷ったものに影響するものです） 　　- 島が複数あると、縫い代が型紙の内側に裁断線を引くことがあった 　　- 既定の設定で、縫い代が隣の型紙と重なっていた 　　- 用紙ガイドの枠が、刷ったものの切れ目とずれることがあった 　　- 「A4 なら1枚」と案内したのに、刷ると2枚になることがあった 　　- 間隔を変えたあと、縫い代の線が元の場所のまま書き出されていた v0.2.0 　・縫い代・糊代に対応 　・複数用紙への分割印刷（貼り合わせの目印・実寸の目盛りつき） 　・PDF 書き出し（分割しても1ファイル） 　・型紙を確定して普通のメッシュとして残せるように 　・型紙と三面図を1つのアドオンに統合
